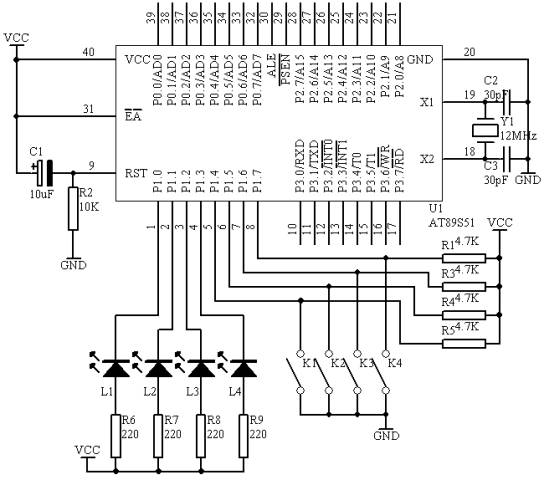

1． 實驗任務 如圖4.3.1所示，AT89S51單片機的P1.0－P1.3接四個發光二極管L1－L4，P1.4－P1.7接了四個開關K1－K4，編程將開關的狀態反映到發光二極管上。（開關閉合，對應的燈亮，開關斷開，對應的燈滅）。 2． 電路原理圖 圖4.3.1 3． 系統板上硬件連線 （1．       把“單片機系統”區域中的P1.0－P1.3用導線連接到“八路發光二極管指示模塊”區域中的L1－L4端口上； （2．       把“單片機系統”區域中的P1.4－P1.7用導線連接到“四路撥動開關”區域中的K1－K4端口上； 4．  程序設計內容 （1．       開關狀態檢測 對于開關狀態檢測，相對單片機來說，是輸入關系，我們可輪流檢測每個開關狀態，根據每個開關的狀態讓相應的發光二極管指示，可以采用JB　P1.X，REL或JNB　P1.X，REL指令來完成；也可以一次性檢測四路開關狀態，然后讓其指示，可以采用MOV　A，P1指令一次把P1端口的狀態全部讀入，然后取高4位的狀態來指示。 （2．       輸出控制 根據開關的狀態，由發光二極管L1－L4來指示，我們可以用SETB　P1.X和CLR　P1.X指令來完成，也可以采用MOV　P1，＃1111XXXXB方法一次指示。 5． 程序框圖 開始 讀P1口數據到ACC中 ACC內容右移4次 ACC內容與F0H相或 ACC內容送入P1口 圖4.3.2 6． 方法一（匯編源程序）                                       ORG 00H START:                        MOV A,P1                                       ANL A,#0F0H                                       RR A                                       RR A                                       RR A                                       RR A                                       XOR A,#0F0H                                       MOV P1,A                                       SJMP START                                       END 7． 方法一（C語言源程序） #include <AT89X51.H> unsigned char temp; void main(void) {   while(1)     {       temp=P1>>4;       temp=temp | 0xf0;       P1=temp;     } } 8． 方法二（匯編源程序）                                       ORG 00H START:                         JB P1.4,NEXT1                                       CLR P1.0                                       SJMP NEX1 NEXT1:                       SETB P1.0 NEX1:                          JB P1.5,NEXT2                                       CLR P1.1                                       SJMP NEX2 NEXT2:                       SETB P1.1 NEX2:                          JB P1.6,NEXT3                                       CLR P1.2                                       SJMP NEX3 NEXT3:                       SETB P1.2 NEX3:                          JB P1.7,NEXT4                                       CLR P1.3                                       SJMP NEX4 NEXT4:                       SETB P1.3 NEX4:                          SJMP START                                       END 9． 方法二（C語言源程序） #include <AT89X51.H> void main(void) {   while(1)     {       if(P1_4==0)         {           P1_0=0;         }         else           {             P1_0=1;           }       if(P1_5==0)         {           P1_1=0;         }         else           {             P1_1=1;           }       if(P1_6==0)         {           P1_2=0;         }         else           {             P1_2=1;           }       if(P1_7==0)         {           P1_3=0;         }         else           {             P1_3=1;           }     } }
