4．廣告燈的左移右移

文章長度[]　加入時間[2008/5/30]　更新時間[2025/5/29 18:57:27]　級別[0]　[評論]　[收藏]

1．實驗任務

做單一燈的左移右移，硬件電路如圖4.4.1所示，八個發光二極管L1－L8分別接在單片機的P1.0－P1.7接口上，輸出“0”時，發光二極管亮，開始時P1.0→P1.1→P1.2→P1.3→┅→P1.7→P1.6→┅→P1.0亮，重復循環。

2．電路原理圖

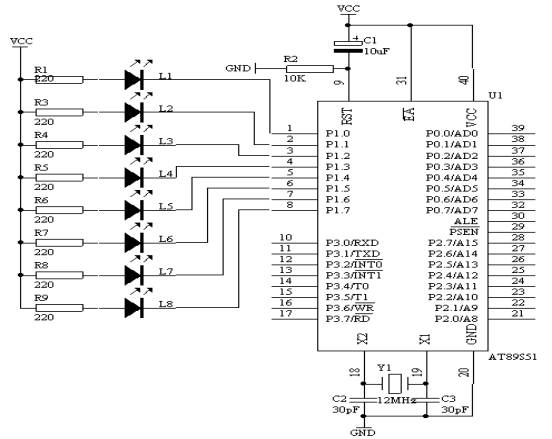

圖4.4.1

3．系統板上硬件連線

把“單片機系統”區域中的P1.0－P1.7用8芯排線連接到“八路發光二極管指示模塊”區域中的L1－L8端口上，要求：P1.0對應著L1，P1.1對應著L2，……，P1.7對應著L8。

4．程序設計內容

我們可以運用輸出端口指令MOV　P1，A或MOV　P1，＃DATA，只要給累加器值或常數值，然后執行上述的指令，即可達到輸出控制的動作。

每次送出的數據是不同，具體的數據如下表1所示

P1.7

P1.6

P1.5

P1.4

P1.3

P1.2

P1.1

P1.0

說明

L8

L7

L6

L5

L4

L3

L2

L1

1

1

1

1

1

1

1

0

L1亮

1

1

1

1

1

1

0

1

L2亮

1

1

1

1

1

0

1

1

L3亮

1

1

1

1

0

1

1

1

L4亮

1

1

1

0

1

1

1

1

L5亮

1

1

0

1

1

1

1

1

L6亮

1

0

1

1

1

1

1

1

L7亮

0

1

1

1

1

1

1

1

L8亮

表1

5．

程序框圖

圖4.4.2

6．匯編源程序

ORG 0

START: MOV R2,#8

MOV A,#0FEH

SETB C

LOOP: MOV P1,A

LCALL DELAY

RLC A

DJNZ R2,LOOP

MOV R2,#8

LOOP1: MOV P1,A

LCALL DELAY

RRC A

DJNZ R2,LOOP1

LJMP START

DELAY: MOV R5,#20 ;

D1: MOV R6,#20

D2: MOV R7,#248

DJNZ R7,$

DJNZ R6,D2

DJNZ R5,D1

RET

END

7． C語言源程序

#include <AT89X51.H>

unsigned char i;

unsigned char temp;

unsigned char a,b;

void delay(void)

{

unsigned char m,n,s;

for(m=20;m>0;m--)

for(n=20;n>0;n--)

for(s=248;s>0;s--);

}

void main(void)

{

while(1)

{

temp=0xfe;

P1=temp;

delay();

for(i=1;i<8;i++)

{

a=temp<<i;

b=temp>>(8-i);

P1=a|b;

delay();

}

for(i=1;i<8;i++)

{

a=temp>>i;

b=temp<<(8-i);

P1=a|b;

delay();

}

}

}

[精彩內容還沒有完！發表評論/查看評論]
