利用取表的方法，使端口P1做單一燈的變化：左移2次，右移2次，閃爍2次（延時的時間0.2秒）。

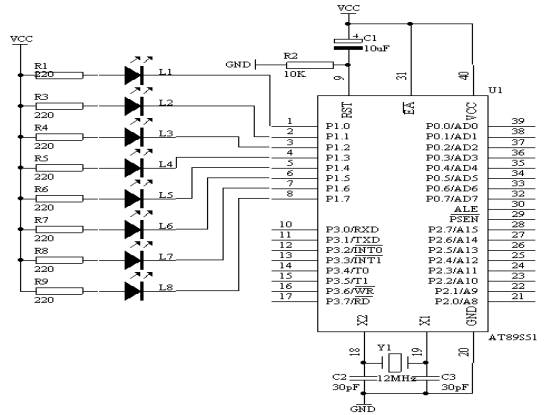

圖4.5.1

　　把“單片機系統”區域中的P1.0－P1.7用8芯排線連接到“八路發光二極管指示模塊”區域中的L1－L8端口上，要求：P1.0對應著L1，P1.1對應著L2，……，P1.7對應著L8。

在用表格進行程序設計的時候，要用以下的指令來完成

（1）．  利用MOV　DPTR，＃DATA16的指令來使數據指針寄存器指到表的開頭。

（2）．  利用MOVC　A，＠A＋DPTR的指令，根據累加器的值再加上DPTR的值，就可以使程序計數器PC指到表格內所要取出的數據。

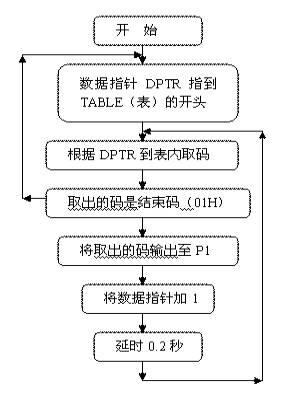

因此，只要把控制碼建成一個表，而利用MOVC　工，＠A＋DPTR做取碼的操作，就可方便地處理一些復雜的控制動作，取表過程如下圖所示：

　

圖4.5.2

                            ORG 0

START:               MOV DPTR,#TABLE

LOOP:                CLR A

                            MOVC A,@A+DPTR

                            CJNE A,#01H,LOOP1

                            JMP START

LOOP1:              MOV P1,A

                           MOV R3,#20

                            LCALL DELAY

                            INC DPTR

                           JMP LOOP

DELAY:              MOV R4,#20

D1:                     MOV R5,#248

                            DJNZ R5,$

                            DJNZ R4,D1

                           DJNZ R3,DELAY

                            RET

TABLE:              DB 0FEH,0FDH,0FBH,0F7H

                            DB 0EFH,0DFH,0BFH,07FH

                           DB 0FEH,0FDH,0FBH,0F7H

                            DB 0EFH,0DFH,0BFH,07FH

                           DB 07FH,0BFH,0DFH,0EFH

                            DB 0F7H,0FBH,0FDH,0FEH

                            DB 07FH,0BFH,0DFH,0EFH

                            DB 0F7H,0FBH,0FDH,0FEH

                            DB 00H, 0FFH,00H, 0FFH

                            DB 01H

                            END

#include <AT89X51.H>

unsigned char code table[]={0xfe,0xfd,0xfb,0xf7,

                            0xef,0xdf,0xbf,0x7f,

                            0xfe,0xfd,0xfb,0xf7,

                            0xef,0xdf,0xbf,0x7f,

                            0x7f,0xbf,0xdf,0xef,

                            0xf7,0xfb,0xfd,0xfe,

                            0x7f,0xbf,0xdf,0xef,

                            0xf7,0xfb,0xfd,0xfe,

                            0x00,0xff,0x00,0xff,

                            0x01};

unsigned char i;

void delay(void)

{

  unsigned char m,n,s;

  for(m=20;m>0;m--)

  for(n=20;n>0;n--)

  for(s=248;s>0;s--);

}

void main(void)

{

  while(1)

    {

      if(table[i]!=0x01)

        {

          P1=table[i];

          i++;

          delay();

        }

        else

          {

            i=0;

          }

    }

}
