| 選擇分類：當前分類——學單片機 相關聯或者相類似的文章： 三十分鐘一個小時學會單片機(9045) 什么是單片機?單片機有什么用? (8723) 如何用STC板將代碼燒錄進IC(8681) 怎樣安裝AT51編程板的USB轉串口軟件？(8206) 送給單片機愛好者——LED在線編碼器(1814) 送給單片機愛好者——LED點陣在線編碼器(1544) 單片機系統中的漢字顯示(1492) 帶語音報數功能的搶答器(1489) 用VB進行串口實時數據采集(1347) 用AT89C2051設計超聲波測距儀(1171) 小小電子鬧鐘 生活學習良伴(1165) DS1820測溫原理(1129) 幾句代碼實現控制攝像頭（轉）(1117) STC單片機選型指南(1111) 自制PIC單片機編程器(1105) USB轉串口芯片CH340(1010) 快速學習單片機之黃金機會!(1010) 告戒購單片機開發實驗板初學者(970) 新款實用旋轉LED顯示屏A(890) 使用市售 USB轉RS232串口與PLC通信的測試報告 (881) 首頁 前頁 后頁 尾頁 本站推薦： | 6． 報警產生器 1． 實驗任務
用P1.0輸出1KHz和500Hz的音頻信號驅動揚聲器，作報警信號，要求1KHz信號響100ms，500Hz信號響200ms,交替進行，P1.7接一開關進行控制，當開關合上響報警信號，當開關斷開告警信號停止，編出程序。

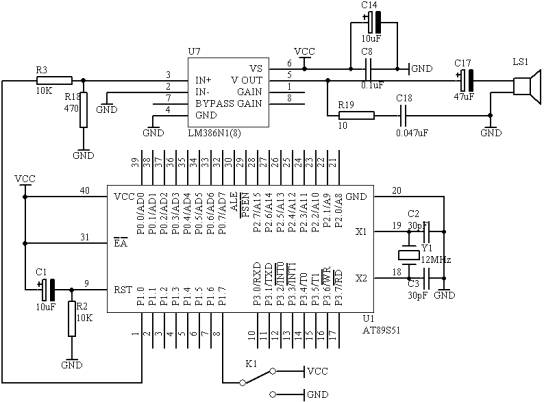

2． 電路原理圖
 圖4.6.1
3． 系統板上硬件連線
（1． 把“單片機系統”區域中的P1.0端口用導線連接到“音頻放大模塊”區域中的SPK IN端口上；
（2． 在“音頻放大模塊”區域中的SPK OUT端口上接上一個8歐的或者是16歐的喇叭；
（3． 把“單片機系統”區域中的P1.7/RD端口用導線連接到“四路撥動開關”區域中的K1端口上；
4． 程序設計內容
（1． 信號產生的方法
500Hz信號周期為2ms，信號電平為每1ms變反1次，1KHz的信號周期為1ms，信號電平每500us變反1次；

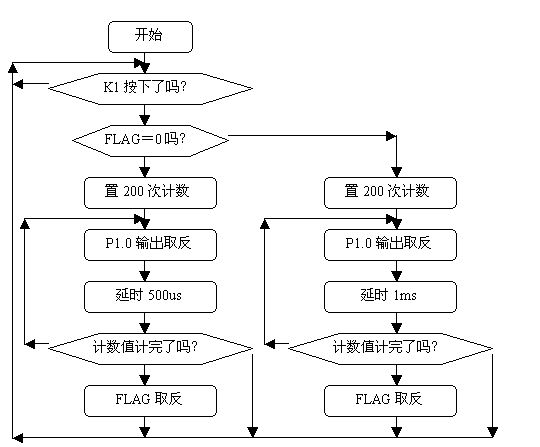

5． 程序框圖

圖4.6.2
6． 匯編源程序
FLAG BIT 00H
ORG 00H
START: JB P1.7,START
JNB FLAG,NEXT
MOV R2,#200
DV: CPL P1.0
LCALL DELY500
LCALL DELY500
DJNZ R2,DV
CPL FLAG
NEXT: MOV R2,#200
DV1: CPL P1.0
LCALL DELY500
DJNZ R2,DV1
CPL FLAG
SJMP START
DELY500: MOV R7,#250
LOOP: NOP
DJNZ R7,LOOP
RET
END
7． C語言源程序
#include <AT89X51.H>
#include <INTRINS.H>
bit flag;
unsigned char count;
void dely500(void)
{
unsigned char i;
for(i=250;i>0;i--)
{
_nop_();
}
}
void main(void)
{
while(1)
{
if(P1_7==0)
{
for(count=200;count>0;count--)
{
P1_0=~P1_0;
dely500();
}
for(count=200;count>0;count--)
{
P1_0=~P1_0;
dely500();
dely500();
}
}
}
} 1、 本站不保證以上觀點正確，就算是本站原創作品，本站也不保證內容正確。 2、如果您擁有本文版權，并且不想在本站轉載，請書面通知本站立即刪除并且向您公開道歉！ |
|
