      7． I/O并行口直接驅動LED顯示
      文章長度[]　加入時間[2008/5/30]　更新時間[2025/5/14 20:16:14]　級別[0]　[評論]　[收藏]

      1.     實驗任務
      如圖13所示，利用AT89S51單片機的P0端口的P0.0－P0.7連接到一個共陰數碼管的a－h的筆段上，數碼管的公共端接地。在數碼管上循環顯示0－9數字，時間間隔0.2秒。

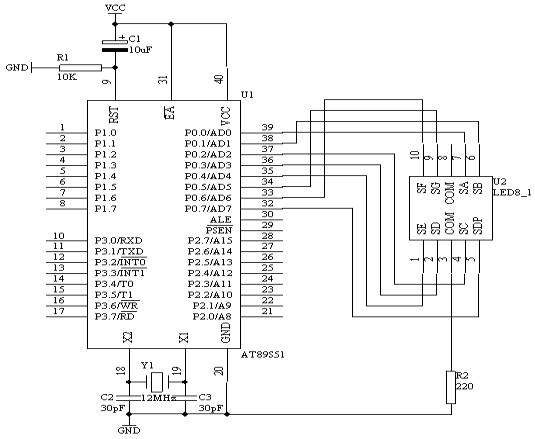

      2.     電路原理圖
      圖4.7.1
      3.     系統板上硬件連線
      把“單片機系統”區域中的P0.0/AD0－P0.7/AD7端口用8芯排線連接到“四路靜態數碼顯示模塊”區域中的任一個數碼管的a－h端口上；要求：P0.0/AD0與a相連，P0.1/AD1與b相連，P0.2/AD2與c相連，……，P0.7/AD7與h相連。
      4.     程序設計內容
      （1．       LED數碼顯示原理
      七段LED顯示器內部由七個條形發光二極管和一個小圓點發光二極管組成，根據各管的極管的接線形式，可分成共陰極型和共陽極型。
      LED數碼管的g~a七個發光二極管因加正電壓而發亮，因加零電壓而不以發亮，不同亮暗的組合就能形成不同的字形，這種組合稱之為字形碼，下面給出共陰極的字形碼見表2

      “0”
      3FH
      “8”
      7FH
      “1”
      06H
      “9”
      6FH
      “2”
      5BH
      “A”
      77H
      “3”
      4FH
      “b”
      7CH
      “4”
      66H
      “C”
      39H
      “5”
      6DH
      “d”
      5EH
      “6”
      7DH
      “E”
      79H
      “7”
      07H
      “F”
      71H

      （2．       由于顯示的數字0－9的字形碼沒有規律可循，只能采用查表的方式來完成我們所需的要求了。這樣我們按著數字0－9的順序，把每個數字的筆段代碼按順序排好！建立的表格如下所示：TABLE　DB　3FH，06H，5BH，4FH，66H，6DH，7DH，07H，7FH，6FH

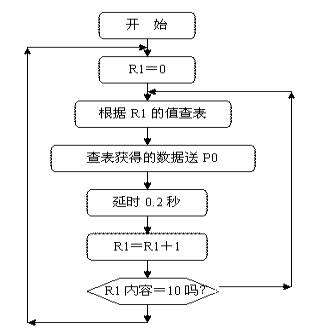

      5．程序框圖
      圖4.7.2
      6． 匯編源程序
                                  ORG 0
      START:               MOV R1,#00H
      NEXT:                MOV A,R1
                                  MOV DPTR,#TABLE
                                  MOVC A,@A+DPTR
                                  MOV P0,A
                                  LCALL DELAY
                                  INC R1
                                  CJNE R1,#10,NEXT
                                  LJMP START
      DELAY:              MOV R5,#20
      D2:                      MOV R6,#20
      D1:                      MOV R7,#248
                                  DJNZ R7,$
                                  DJNZ R6,D1
                                  DJNZ R5,D2
                                  RET
      TABLE:              DB 3FH,06H,5BH,4FH,66H,6DH,7DH,07H,7FH,6FH
                                  END
      7． C語言源程序
      #include <AT89X51.H>
      unsigned char code table[]={0x3f,0x06,0x5b,0x4f,0x66,
                                  0x6d,0x7d,0x07,0x7f,0x6f};
      unsigned char dispcount;
      void delay02s(void)
      {
        unsigned char i,j,k;
        for(i=20;i>0;i--)
        for(j=20;j>0;j--)
        for(k=248;k>0;k--);
      }
      void main(void)
      {
        while(1)
          {
            for(dispcount=0;dispcount<10;dispcount++)
              {
                P0=table[dispcount];
                delay02s();
              }
          }
      }
      [精彩內容還沒有完！發表評論/查看評論]
