五一電子閱讀：《學單片機》—《9．一鍵多功能按鍵識別技術》

1．實驗任務

如圖4.9.1所示，開關SP1接在P3.7/RD管腳上，在AT89S51單片機的P1端口接有四個發光二極管，上電的時候，L1接在P1.0管腳上的發光二極管在閃爍，當每一次按下開關SP1的時候，L2接在P1.1管腳上的發光二極管在閃爍，再按下開關SP1的時候，L3接在P1.2管腳上的發光二極管在閃爍，再按下開關SP1的時候，L4接在P1.3管腳上的發光二極管在閃爍，再按下開關SP1的時候，又輪到L1在閃爍了，如此輪流下去。

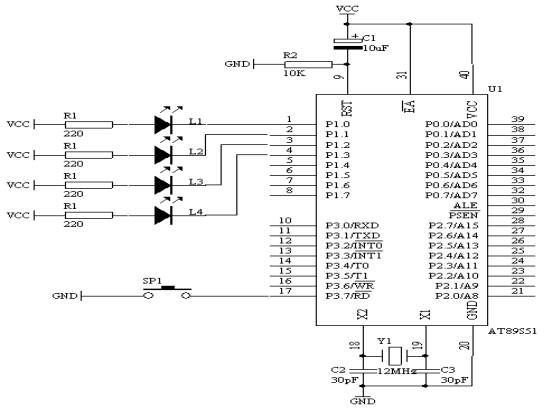

2．電路原理圖

圖4.9.1

3．系統板上硬件連線

（1．把“單片機系統”區域中的P3.7/RD端口連接到“獨立式鍵盤”區域中的SP1端口上；

（2．把“單片機系統”區域中的P1.0－P1.4端口用8芯排線連接到“八路發光二極管指示模塊”區域中的“L1－L8”端口上；要求，P1.0連接到L1，P1.1連接到L2，P1.2連接到L3，P1.3連接到L4上。

4．程序設計方法

（1．設計思想由來

在我們生活中，我們很容易通過這個叫張三，那個叫李四，另外一個是王五；那是因為每個人有不同的名子，我們就很快認出，同樣，對于要通過一個按鍵來識別每種不同的功能，我們給每個不同的功能模塊用不同的ID號標識，這樣，每按下一次按鍵，ID的值是不相同的，所以單片機就很容易識別不同功能的身份了。

（2．設計方法

從上面的要求我們可以看出，L1到L4發光二極管在每個時刻的閃爍的時間是受開關SP1來控制，我們給L1到L4閃爍的時段定義出不同的ID號，當L1在閃爍時，ID＝0；當L2在閃爍時，ID＝1；當L3在閃爍時，ID＝2；當L4在閃爍時，ID＝3；很顯然，只要每次按下開關K1時，分別給出不同的ID號我們就能夠完成上面的任務了。下面給出有關程序設計的框圖。

5．程序框圖

圖4.9.2

6．匯編源程序

ID EQU 30H

SP1 BIT P3.7

L1 BIT P1.0

L2 BIT P1.1

L3 BIT P1.2

L4 BIT P1.3

ORG 0

MOV ID,#00H

START: JB K1,REL

LCALL DELAY10MS

JB K1,REL

INC ID

MOV A,ID

CJNE A,#04,REL

MOV ID,#00H

REL: JNB K1,$

MOV A,ID

CJNE A,#00H,IS0

CPL L1

LCALL DELAY

SJMP START

IS0: CJNE A,#01H,IS1

CPL L2

LCALL DELAY

SJMP START

IS1: CJNE A,#02H,IS2

CPL L3

LCALL DELAY

SJMP START

IS2: CJNE A,#03H,IS3

CPL L4

LCALL DELAY

SJMP START

IS3: LJMP START

DELAY10MS: MOV R6,#20

LOOP1: MOV R7,#248

DJNZ R7,$

DJNZ R6,LOOP1

RET

DELAY: MOV R5,#20

LOOP2: LCALL DELAY10MS

DJNZ R5,LOOP2

RET

END

7．C語言源程序

#include <AT89X51.H>

unsigned char ID;

void delay10ms(void)

{

unsigned char i,j;

for(i=20;i>0;i--)

for(j=248;j>0;j--);

}

void delay02s(void)

{

unsigned char i;

for(i=20;i>0;i--)

{delay10ms();

}

void main(void)

{ while(1)

{ if(P3_7==0)

{delay10ms();

if(P3_7==0)

{

ID++;

if(ID==4)

{

ID=0;

}

while(P3_7==0);

}

switch(ID)

{ case 0:

P1_0=~P1_0;

delay02s();

break;

case 1:

P1_1=~P1_1;

delay02s();

break;

case 2:

P1_2=~P1_2;

delay02s();

break;

case 3:

P1_3=~P1_3;

delay02s();

break;

}
