| 選擇分類：當前分類——學單片機 相關聯或者相類似的文章： 三十分鐘一個小時學會單片機(9045) 什么是單片機?單片機有什么用? (8723) 如何用STC板將代碼燒錄進IC(8681) 怎樣安裝AT51編程板的USB轉串口軟件？(8206) 送給單片機愛好者——LED在線編碼器(1814) 送給單片機愛好者——LED點陣在線編碼器(1544) 單片機系統中的漢字顯示(1492) 帶語音報數功能的搶答器(1489) 用VB進行串口實時數據采集(1347) 用AT89C2051設計超聲波測距儀(1171) 小小電子鬧鐘 生活學習良伴(1165) DS1820測溫原理(1129) 幾句代碼實現控制攝像頭（轉）(1117) STC單片機選型指南(1111) 自制PIC單片機編程器(1105) USB轉串口芯片CH340(1010) 快速學習單片機之黃金機會!(1010) 告戒購單片機開發實驗板初學者(970) 新款實用旋轉LED顯示屏A(890) 使用市售 USB轉RS232串口與PLC通信的測試報告 (881) 首頁 前頁 后頁 尾頁 本站推薦： | 12． 可預置可逆4位計數器 1． 實驗任務
利用AT89S51單片機的P1.0－P1.3接四個發光二極管L1－L4，用來指示當前計數的數據；用P1.4－P1.7作為預置數據的輸入端，接四個撥動開關K1－K4，用P3.6/WR和P3.7/RD端口接兩個輕觸開關，用來作加計數和減計數開關。具體的電路原理圖如下圖所示

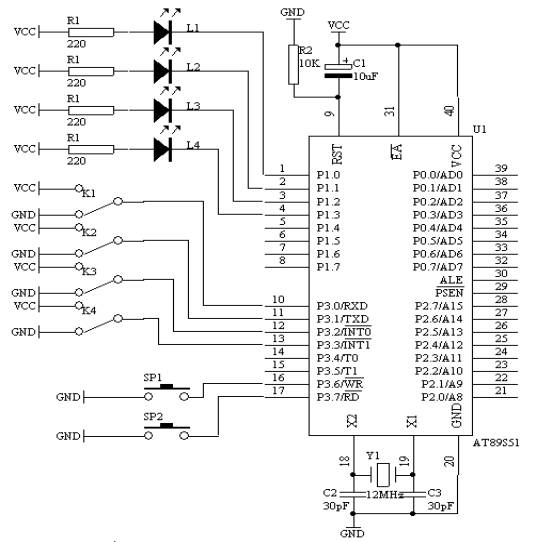

2． 電路原理圖
 圖4.12.1
3． 系統板上硬件連線
（1． 把“單片機系統”區域中的P1.0－P1.3端口用8芯排線連接到“八路發光二極管指示模塊”區域中的L1－L4上；要求：P1.0對應著L1，P1.1對應著L2，P1.2對應著L3，P1.3對應著L4；
（2． 把“單片機系統”區域中的P3.0/RXD，P3.1/TXD，P3.2/INT0，P3.3/INT1用導線連接到“四路撥動開關”區域中的K1－K4上；
（3． 把“單片機系統”區域中的P3.6/WR，P3.7/RD用導線連接到“獨立式鍵盤”區域中的SP1和SP2上；
4． 程序設計內容
（1． 兩個獨立式按鍵識別的處理過程；
（2． 預置初值讀取的問題
（3．

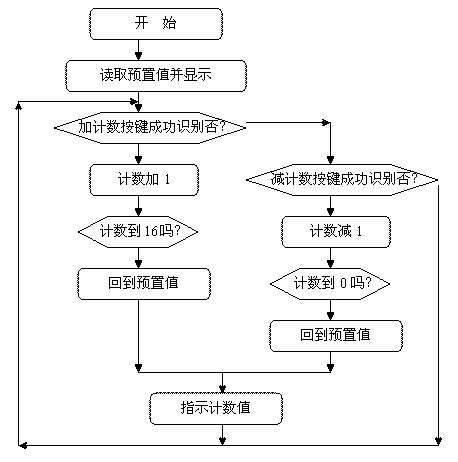

 LED輸出指示 5． 程序框圖
圖4.12.2
6． 匯編源程序
COUNT EQU 30H
ORG 00H
START: MOV A,P3
ANL A,#0FH
MOV COUNT,A
MOV P1,A
SK2: JB P3.6,SK1
LCALL DELY10MS
JB P3.6,SK1
INC COUNT
MOV A,COUNT
CJNE A,#16,NEXT
MOV A,P3
ANL A,#0FH
MOV COUNT,A
NEXT: MOV P1,A
WAIT: JNB P3.6,WAIT
LJMP SK2
SK1: JB P3.7,SK2
LCALL DELY10MS
JB P3.7,SK2
DEC COUNT
MOV A,COUNT
CJNE A,#0FFH,NEX
MOV A,P3
ANL A,#0FH
MOV COUNT,A
NEX: MOV P1,A
WAIT2: JNB P3.7,WAIT2
LJMP SK2
DELY10MS: MOV R6,#20
MOV R7,#248
D1: DJNZ R7,$
DJNZ R6,D1
RET
END
7． C語言源程序
#include <AT89X51.H>
unsigned char curcount;
void delay10ms(void)
{
unsigned char i,j;
for(i=20;i>0;i--)
for(j=248;j>0;j--);
}
void main(void)
{
curcount=P3 & 0x0f;
P1=~curcount;
while(1)
{
if(P3_6==0)
{
delay10ms();
if(P3_6==0)
{
if(curcount>=15)
{
curcount=15;
}
else
{
curcount++;
}
P1=~curcount;
while(P3_6==0);
}
}
if(P3_7==0)
{
delay10ms();
if(P3_7==0)
{
if(curcount<=0)
{
curcount=0;
}
else
{
curcount--;
}
P1=~curcount;
while(P3_7==0);
}
}
}
} 1、 本站不保證以上觀點正確，就算是本站原創作品，本站也不保證內容正確。 2、如果您擁有本文版權，并且不想在本站轉載，請書面通知本站立即刪除并且向您公開道歉！ |
|
