1． 實驗任務

如圖4.13.1所示，P0端口接動態數碼管的字形碼筆段，P2端口接動態數碼管的數位選擇端，P1.7接一個開關，當開關接高電平時，顯示“12345”字樣；當開關接低電平時，顯示“HELLO”字樣。

2． 電路原理圖

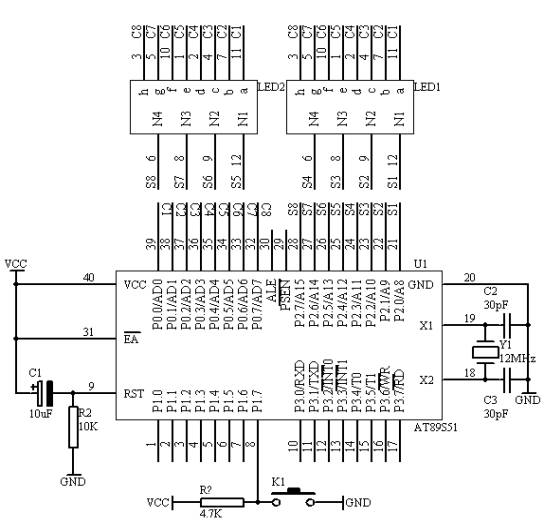

圖4.13.1

3． 系統板上硬件連線

（1．把“單片機系統”區域中的P0.0/AD0－P0.7/AD7用8芯排線連接到“動態數碼顯示”區域中的a－h端口上；

（2．把“單片機系統”區域中的P2.0/A8－P2.7/A15用8芯排線連接到“動態數碼顯示”區域中的S1－S8端口上；

（3．把“單片機系統”區域中的P1.7端口用導線連接到“獨立式鍵盤”區域中的SP1端口上；

4． 程序設計內容

（1．動態掃描方法

動態接口采用各數碼管循環輪流顯示的方法，當循環顯示頻率較高時，利用人眼的暫留特性，看不出閃爍顯示現象，這種顯示需要一個接口完成字形碼的輸出（字形選擇），另一接口完成各數碼管的輪流點亮（數位選擇）。

（2．在進行數碼顯示的時候，要對顯示單元開辟8個顯示緩沖區，每個顯示緩沖區裝有顯示的不同數據即可。

（3．對于顯示的字形碼數據我們采用查表方法來完成。

5．程序框圖

開始

K1按鍵識別成功否？

置顯示“12345”字形碼首地址

置顯示“HELLO”字形碼首地址

置字形碼偏移量和位選代碼

查表并送出顯示

延時2ms，并指向下一個偏移量

5個數碼管顯示完否？

圖4.13.2

6． 匯編源程序

ORG 00H

START: JB P1.7,DIR1

MOV DPTR,#TABLE1

SJMP DIR

DIR1: MOV DPTR,#TABLE2

DIR: MOV R0,#00H

MOV R1,#01H

NEXT: MOV A,R0

MOVC A,@A+DPTR

MOV P0,A

MOV A,R1

MOV P2,A

LCALL DAY

INC R0

RL A

MOV R1,A

CJNE R1,#0DFH,NEXT

SJMP START

DAY: MOV R6,#4

D1: MOV R7,#248

DJNZ R7,$

DJNZ R6,D1

RET

TABLE1: DB 06H,5BH,4FH,66H,6DH

TABLE2: DB 78H,79H,38H,38H,3FH

END

7． C語言源程序

#include <AT89X51.H>

unsigned char code table1[]={0x06,0x5b,0x4f,0x66,0x6d};

unsigned char code table2[]={0x78,0x79,0x38,0x38,0x3f};

unsigned char i;

unsigned char a,b;

unsigned char temp;

void main(void)

{

while(1)

{

temp=0xfe;

for(i=0;i<5;i++)

{

if(P1_7==1)

{

P0=table1[i];

}

else

{

P0=table2[i];

}

P2=temp;

a=temp<<(i+1);

b=temp>>(7-i);

temp=a|b;

　　　　　for(a=4;a>0;a--)

for(b=248;b>0;b--);

}
