1． 實驗任務

用AT89S51單片機產生“嘀、嘀、…”報警聲從P1.0端口輸出，產生頻率為1KHz，根據上面圖可知：1KHZ方波從P1.0輸出0.2秒，接著0.2秒從P1.0輸出電平信號，如此循環下去，就形成我們所需的報警聲了。

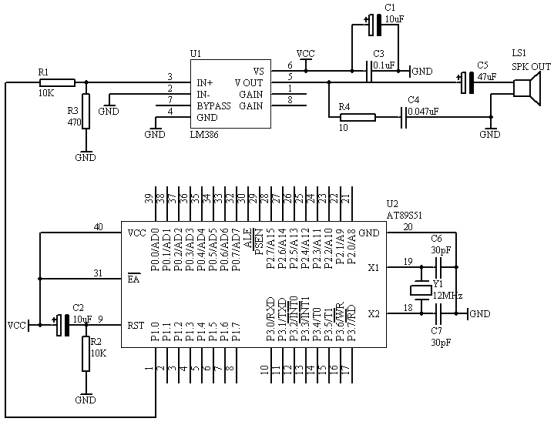

2． 電路原理圖

圖4.18.1

3． 系統板硬件連線

（1．把“單片機系統”區域中的P1.0端口用導線連接到“音頻放大模塊”區域中的SPK IN端口上，

（2．在“音頻放大模塊”區域中的SPK OUT端口上接上一個8歐或者是16歐的喇叭；

4． 程序設計方法

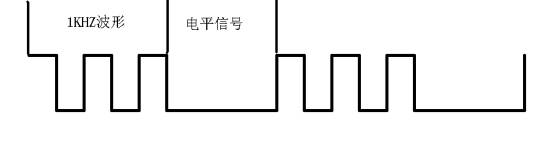

（1．生活中我們常常到各種各樣的報警聲，例如“嘀、嘀、…”就是常見的一種聲音報警聲，但對于這種報警聲，嘀0.2秒鐘，然后斷0.2秒鐘，如此循環下去，假設嘀聲的頻率為1KHz，則報警聲時序圖如下圖所示：

上述波形信號如何用單片機來產生呢？

（2．由于要產生上面的信號，我們把上面的信號分成兩部分，一部分為1KHZ方波，占用時間為0.2秒；另一部分為電平，也是占用0.2秒；因此，我們利用單片機的定時/計數器T0作為定時，可以定時0.2秒；同時，也要用單片機產生1KHZ的方波，對于1KHZ的方波信號周期為1ms，高電平占用0.5ms，低電平占用0.5ms，因此也采用定時器T0來完成0.5ms的定時；最后，可以選定定時/計數器T0的定時時間為0.5ms，而要定時0.2秒則是0.5ms的400倍，也就是說以0.5ms定時400次就達到0.2秒的定時時間了。

5． 程序框圖

主程序框圖

開　始

T02S=0，T05MS=0，FLAG=0

T0初始化

T0啟動定時并開中斷

等待中斷

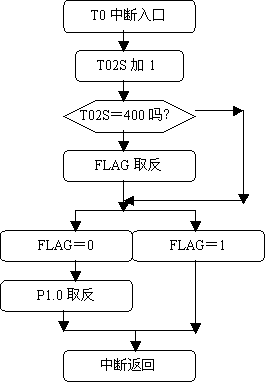

中斷服務程序框圖

T0中斷入口

T02S加1

T02S＝400嗎？

FLAG取反

FLAG＝0

FLAG＝1

P1.0取反

中斷返回

圖4.18.2

6． 匯編源程序

T02SA EQU 30H

T02SB EQU 31H

FLAG BIT 00H

ORG 00H

LJMP START

ORG 0BH

LJMP INT_T0

START: MOV T02SA,#00H

MOV T02SB,#00H

CLR FLAG

MOV TMOD,#01H

MOV TH0,#(65536-500) / 256

MOV TL0,#(65536-500) MOD 256

SETB TR0

SETB ET0

SETB EA

SJMP $

INT_T0:

MOV TH0,#(65536-500) / 256

MOV TL0,#(65536-500) MOD 256

INC T02SA

MOV A,T02SA

CJNE A,#100,NEXT

INC T02SB

MOV A,T02SB

CJNE A,#04H,NEXT

MOV T02SA,#00H

MOV T02SB,#00H

CPL FLAG

NEXT: JB FLAG,DONE

CPL P1.0

DONE: RETI

END

7． C語言源程序

#include <AT89X51.H>

unsigned int t02s;

unsigned char t05ms;

bit flag;

void main(void)

{

TMOD=0x01;

TH0=(65536-500)/256;

TL0=(65536-500)%256;

TR0=1;

ET0=1;

EA=1;

while(1);

}

void t0(void) interrupt 1 using 0

{

TH0=(65536-500)/256;

TL0=(65536-500)%256;

t02s++;

if(t02s==400)

{

t02s=0;

flag=~flag;

}

if(flag==0)

{

P1_0=~P1_0;

}
