五一電子閱讀：《學單片機》—《21．拉幕式數碼顯示技術》

1． 實驗任務

用AT89S51單片機的P0.0/AD0－P0.7/AD7端口接數碼管的a－h端，8位數碼管的S1－S8通過74LS138譯碼器的Y0－Y7來控制選通每個數碼管的位選端。AT89S51單片機的P1.0－P1.2控制74LS138的A，B，C端子。在8位數碼管上從右向左循環顯示“12345678”。能夠比較平滑地看到拉幕的效果。

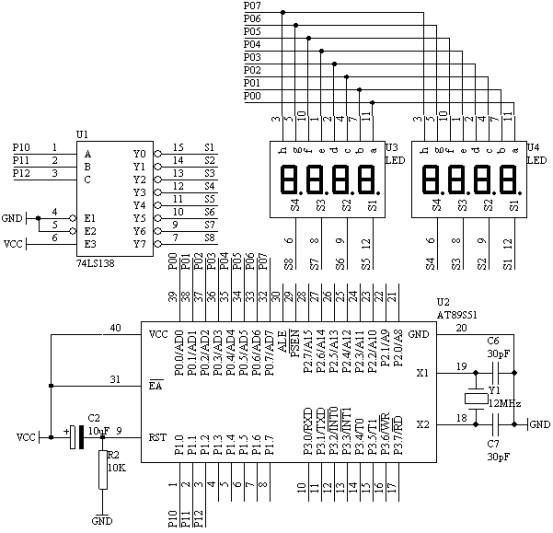

2． 電路原理圖

圖4.21.1

3． 系統板上硬件連線

（1．把“單片機系統”區域中的P0.0/AD0－P0.7/AD7用8芯排線連接到“動態數碼顯示”區域中的a－h端口上；

（2．把“三八譯碼模塊”區域中的Y0－Y7用8芯排線連接到“動態數碼顯示”區域中的S1－S8端口上；

（3．把“單片機系統”區域中的P1.0－P1.2端口用3根導線連接到“三八譯碼模塊”區域中的A、B、C“端口上；

4． 程序設計方法

（1．動態數碼顯示技術；如何進行動態掃描，由于一次只能讓一個數碼管顯示，因此，要顯示8位的數據，必須經過讓數碼管一個一個輪流顯示才可以，同時每個數碼管顯示的時間大約在1ms到4ms之間，所以為了保證正確顯示，我必須每隔1ms，就得刷新一個數碼管。而這刷新時間我們采用單片機的定時/計數器T0來控制，每定時1ms對數碼管刷新一次，T0采用方式2。

（2．在進行數碼顯示的時候，要對顯示單元開辟8個顯示緩沖區，每個顯示緩沖區裝有顯示的不同數據即可。

5． 程序框圖

主程序框圖

開　始

顯示緩沖區初始化

必要參數初始化

T0初始化，TH0，TL0裝入初值

T0工作并開中斷

等待中斷

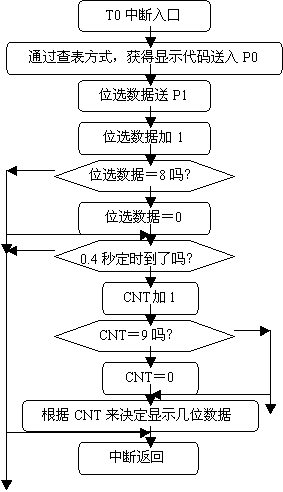

中斷服務程序

T0中斷入口

通過查表方式，獲得顯示代碼送入P0

位選數據送P1

位選數據＝8嗎？

位選數據加1

位選數據＝0

CNT加1

0.4秒定時到了嗎？

CNT＝9嗎？

CNT＝0

根據CNT來決定顯示幾位數據

中斷返回

6． 匯編源程序

DISPBUF EQU 30H

DISPCNT EQU 38H

DISPBIT EQU 39H

T1CNTA EQU 3AH

T1CNTB EQU 3BH

CNT EQU 3CH

ORG 00H

LJMP START

ORG 0BH

LJMP INT_T0

START: MOV DISPCNT,#8

MOV A,#10

MOV R1,#DISPBUF

LP: MOV @R1,A

INC R1

DJNZ DISPCNT,LP

MOV DISPBIT,#00H

MOV T1CNTA,#00H

MOV T1CNTB,#00H

MOV CNT,#00H

MOV TMOD,#01H

MOV TH0,#(65536-1000) / 256

MOV TL0,#(65536-1000) MOD 256

SETB TR0

SETB ET0

SETB EA

SJMP $

INT_T0:

MOV TH0,#(65536-1000) / 256

MOV TL0,#(65536-1000) MOD 256

MOV A,DISPBIT

ADD A,#DISPBUF

MOV R0,A

MOV A,@R0

MOV DPTR,#TABLE

MOVC A,@A+DPTR

MOV P0,A

MOV A,P1

ANL A,#0F8H

ADD A,DISPBIT

MOV P1,A

INC DISPBIT

MOV A,DISPBIT

CJNE A,#08H,NEXT

MOV DISPBIT,#00H

NEXT: INC T1CNTA

MOV A,T1CNTA

CJNE A,#50,LL1

MOV T1CNTA,#00H

INC T1CNTB

MOV A,T1CNTB

CJNE A,#8,LL1

MOV T1CNTB,#00H

INC CNT

MOV A,CNT

CJNE A,#9,LLX

MOV CNT,#00H

MOV A,CNT

LLX: CJNE A,#01H,NEX1

MOV 30H,#8

LL1: LJMP DONE

NEX1: CJNE A,#02H,NEX2

MOV 31H,#8

MOV 30H,#8

LJMP DONE

NEX2: CJNE A,#03H,NEX3

MOV 32H,#8

MOV 31H,#8

MOV 30H,#8

LJMP DONE

NEX3: CJNE A,#04H,NEX4

MOV 33H,#8

MOV 32H,#8

MOV 31H,#8

MOV 30H,#8

LJMP DONE

NEX4: CJNE A,#05H,NEX5

MOV 34H,#8

MOV 33H,#8

MOV 32H,#8

MOV 31H,#8

MOV 30H,#8

LJMP DONE

NEX5: CJNE A,#06H,NEX6

MOV 35H,#8

MOV 34H,#8

MOV 33H,#8

MOV 32H,#8

MOV 31H,#8

MOV 30H,#8

LJMP DONE

NEX6: CJNE A,#07H,NEX7

MOV 36H,#8

MOV 35H,#8

MOV 34H,#8

MOV 33H,#8

MOV 32H,#8

MOV 31H,#8

MOV 30H,#8

LJMP DONE

NEX7: CJNE A,#08H,NEX8

MOV 37H,#8

MOV 36H,#8

MOV 35H,#8

MOV 34H,#8

MOV 33H,#8

MOV 32H,#8

MOV 31H,#8

MOV 30H,#8

LJMP DONE

NEX8: CJNE A,#00H,DONE

MOV 37H,#10

MOV 36H,#10

MOV 35H,#10

MOV 34H,#10

MOV 33H,#10

MOV 32H,#10

MOV 31H,#10

MOV 30H,#10

LL: LJMP DONE

DONE: RETI

TABLE: DB 3FH,06H,5BH,4FH,66H,6DH,7DH,07H,7FH,6FH,00H

END

7． C語言源程序

#include <AT89X51.H>

unsigned char code dispcode[]={0x3f,0x06,0x5b,0x4f,

0x66,0x6d,0x7d,0x07,

0x7f,0x6f,0x77,0x7c,

0x39,0x5e,0x79,0x71,0x00};

unsigned char dispbitcode[]={0xf8,0xf9,0xfa,0xfb,

0xfc,0xfd,0xfe,0xff};

unsigned char dispbuf[8]={16,16,16,16,16,16,16,16};

unsigned char dispbitcnt;

unsigned int t02scnt;

unsigned char t5mscnt;

unsigned char u;

unsigned char i;

void main(void)

{

TMOD=0x02;

TH0=0x06;

TL0=0x06;

TR0=1;

ET0=1;

EA=1;

while(1);

}

void t0(void) interrupt 1 using 0

{

t5mscnt++;

if(t5mscnt==4)

{

t5mscnt=0;

P0=dispcode[dispbuf[dispbitcnt]];

P1=dispbitcode[dispbitcnt];

dispbitcnt++;

if(dispbitcnt==8)

{

dispbitcnt=0;

}

t02scnt++;

if(t02scnt==1600)

{

t02scnt=0;

u++;

if(u==9)

{

u=0;

}

for(i=0;i<8;i++)

{

dispbuf[i]=16;

}

for(i=0;i<u;i++)

{

dispbuf[i]=8;

}
