在8X8　LED點陣上顯示柱形，讓其先從左到右平滑移動三次，其次從右到左平滑移動三次，再次從上到下平滑移動三次，最后從下到上平滑移動三次，如此循環下去。

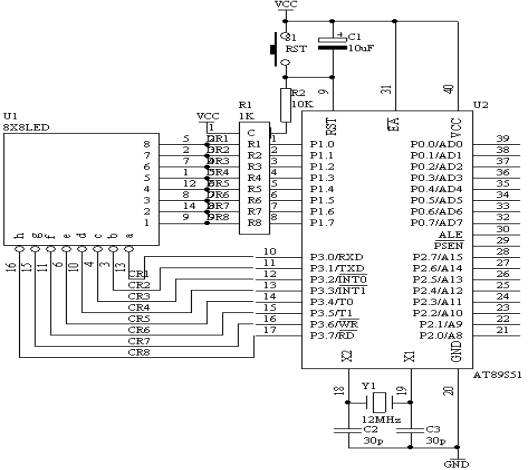

圖4.24.1

(1)．  把“單片機系統”區域中的P1端口用8芯排芯連接到“點陣模塊”區域中的“DR1－DR8”端口上；

(2)．  把“單片機系統”區域中的P3端口用8芯排芯連接到“點陣模塊”區域中的“DC1－DC8”端口上；

(1)．  8X8　點陣LED工作原理說明

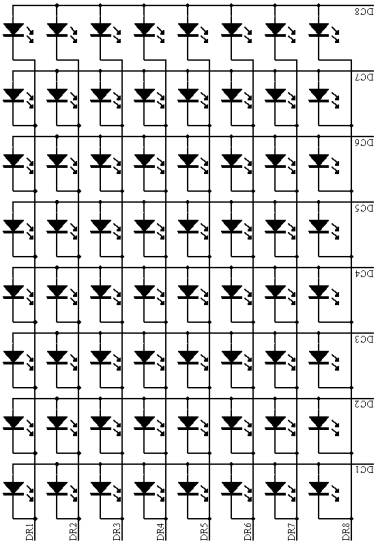

8X8點陣LED結構如下圖所示



從圖4.24.2中可以看出，8X8點陣共需要64個發光二極管組成，且每個發光二極管是放置在行線和列線的交叉點上，當對應的某一列置1電平，某一行置0電平，則相應的二極管就亮；因此要實現一根柱形的亮法，如圖49所示，對應的一列為一根豎柱，或者對應的一行為一根橫柱，因此實現柱的亮的方法如下所述：

一根豎柱：對應的列置1，而行則采用掃描的方法來實現。

一根橫柱：對應的行置0，而列則采用掃描的方法來實現。

                  ORG 00H

START:      NOP

                  MOV R3,#3

LOP2:        MOV R4,#8

                  MOV R2,#0

LOP1:        MOV P1,#0FFH

                  MOV DPTR,#TABA

                  MOV A,R2

                  MOVC A,@A+DPTR

                  MOV P3,A

                  INC R2

                  LCALL DELAY

                  DJNZ R4,LOP1

                  DJNZ R3,LOP2

                  MOV R3,#3

LOP4:        MOV R4,#8

                  MOV R2,#7

LOP3:        MOV P1,#0FFH

                  MOV DPTR,#TABA

                  MOV A,R2

                  MOVC A,@A+DPTR

                  MOV P3,A

                  DEC R2

                  LCALL DELAY

                  DJNZ R4,LOP3

                  DJNZ R3,LOP4

                  MOV R3,#3

LOP6:        MOV R4,#8

                  MOV R2,#0

LOP5:        MOV P3,#00H

                  MOV DPTR,#TABB

                  MOV A,R2

                  MOVC A,@A+DPTR

                   MOV P1,A

                  INC R2

                  LCALL DELAY

                  DJNZ R4,LOP5

                  DJNZ R3,LOP6

                  MOV R3,#3

LOP8:        MOV R4,#8

                  MOV R2,#7

LOP7:        MOV P3,#00H

                  MOV DPTR,#TABB

                  MOV A,R2

                  MOVC A,@A+DPTR

                  MOV P1,A

                  DEC R2

                  LCALL DELAY

                  DJNZ R4,LOP7

                  DJNZ R3,LOP8

                  LJMP START

DELAY:     MOV R5,#10

D2:            MOV R6,#20

D1:            MOV R7,#248

                  DJNZ R7,$

                  DJNZ R6,D1

                  DJNZ R5,D2

                  RET

TABA:       DB 0FEH,0FDH,0FBH,0F7H,0EFH,0DFH,0BFH,07FH

TABB:       DB 01H,02H,04H,08H,10H,20H,40H,80H

                  END

#include <AT89X52.H>

unsigned char code taba[]={0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f};

unsigned char code tabb[]={0x01,0x02,0x04,0x08,0x10,0x20,0x40,0x80};

void delay(void)

{

  unsigned char i,j;

  for(i=10;i>0;i--)

  for(j=248;j>0;j--);

}

void delay1(void)

{

  unsigned char i,j,k;

  for(k=10;k>0;k--)

  for(i=20;i>0;i--)

  for(j=248;j>0;j--);

}

void main(void)

{

  unsigned char i,j;

  while(1)

    {

      for(j=0;j<3;j++)　　//from left to right 3 time

        {

          for(i=0;i<8;i++)

            {

              P3=taba[i];

              P1=0xff;

              delay1();

            }

        }

      for(j=0;j<3;j++)　　//from right to left 3 time

        {

          for(i=0;i<8;i++)

            {

              P3=taba[7-i];

              P1=0xff;

              delay1();

            }

        }

      for(j=0;j<3;j++)　　//from top to bottom 3 time

        {

          for(i=0;i<8;i++)

            {

              P3=0x00;

              P1=tabb[7-i];

              delay1();

            }

        }

      for(j=0;j<3;j++)　　//from bottom to top 3 time

        {

          for(i=0;i<8;i++)

            {

              P3=0x00;

              P1=tabb[i];

              delay1();

            }

        }

    }

}
