五一電子閱讀：《學單片機》—《26．點陣式LED簡單圖形顯示技術》

1．實驗任務

在8X8點陣式LED顯示“★”、“●”和心形圖，通過按鍵來選擇要顯示的圖形。

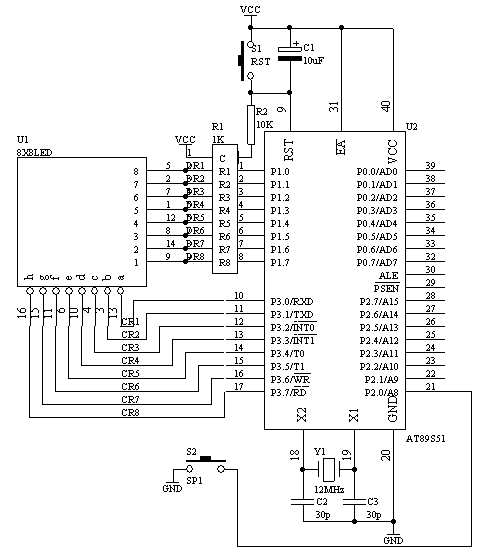

2．電路原理圖

圖4.26.1

3．硬件系統連線

(1)．把“單片機系統”區域中的P1端口用8芯排芯連接到“點陣模塊”區域中的“DR1－DR8”端口上；

(2)．把“單片機系統”區域中的P3端口用8芯排芯連接到“點陣模塊”區域中的“DC1－DC8”端口上；

(3)．把“單片機系統”區域中的P2.0/A8端子用導線連接到“獨立式鍵盤”區域中的SP1端子上；

4．程序設計內容

(1)． “★”在8X8LED點陣上顯示圖如下圖所示

1　2　3 4　5　 6 7 8

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

12H，14H，3CH，48H，3CH，14H，12H，00H

(2)． “●”在8X8LED點陣上顯示圖如下圖所示

1　2　3 4　5　 6 7 8

●

●

●

●

●

●

●

●

●

●

●

●

00H，00H，38H，44H，44H，44H，38H，00H

(3)．心形圖在8X8LED點陣上顯示圖如下圖所示

1　2　3 4　5　 6 7 8

●

●

●

●

●

●

●

●

●

●

●

●

●

●

30H，48H，44H，22H，44H，48H，30H，00H

5． 匯編源程序

CNTA EQU 30H

COUNT EQU 31H

ORG 00H

LJMP START

ORG 0BH

LJMP T0X

ORG 30H

START: MOV CNTA,#00H

MOV COUNT,#00H

MOV TMOD,#01H

MOV TH0,#(65536-4000) / 256

MOV TL0,#(65536-4000) MOD 256

SETB TR0

SETB ET0

SETB EA

WT: JB P2.0,WT

MOV R6,#5

MOV R7,#248

D1: DJNZ R7,$

DJNZ R6,D1

JB P2.0,WT

INC COUNT

MOV A,COUNT

CJNE A,#03H,NEXT

MOV COUNT,#00H

NEXT: JNB P2.0,$

SJMP WT

T0X: NOP

MOV TH0,#(65536-4000) / 256

MOV TL0,#(65536-4000) MOD 256

MOV DPTR,#TAB

MOV A,CNTA

MOVC A,@A+DPTR

MOV P3,A

MOV DPTR,#GRAPH

MOV A,COUNT

MOV B,#8

MUL AB

ADD A,CNTA

MOVC A,@A+DPTR

MOV P1,A

INC CNTA

MOV A,CNTA

CJNE A,#8,NEX

MOV CNTA,#00H

NEX: RETI

TAB: DB 0FEH,0FDH,0FBH,0F7H,0EFH,0DFH,0BFH,07FH

GRAPH: DB 12H,14H,3CH,48H,3CH,14H,12H,00H

DB 00H,00H,38H,44H,44H,44H,38H,00H

DB 30H,48H,44H,22H,44H,48H,30H,00H

END

6． C語言源程序

#include <AT89X52.H>

unsigned char code tab[]={0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f};

unsigned char code graph[3][8]={{0x12,0x14,0x3c,0x48,0x3c,0x14,0x12,0x00},

{0x00,0x00,0x38,0x44,0x44,0x44,0x38,0x00},

{0x30,0x48,0x44,0x22,0x44,0x48,0x30,0x00}

};

unsigned char count;

unsigned char cnta;

void main(void)

{

unsigned char i,j;

TMOD=0x01;

TH0=(65536-4000)/256;

TL0=(65536-4000)%256;

TR0=1;

ET0=1;

EA=1;

while(1)

{

if(P2_0==0)

{

for(i=5;i>0;i--)

for(j=248;j>0;j--);

if(P2_0==0)

{

count++;

if(count==3)

{

count=0;

}

while(P2_0==0);

}

void t0(void) interrupt 1 using 0

{

TH0=(65536-4000)/256;

TL0=(65536-4000)%256;

P3=tab[cnta];

P1=graph[count][cnta];

cnta++;

if(cnta==8)

{

cnta=0;

}
