1．實驗任務

利用單片機AT89S51與ADC0809設計一個數字電壓表，能夠測量0－5V之間的直流電壓值，四位數碼顯示，但要求使用的元器件數目最少。

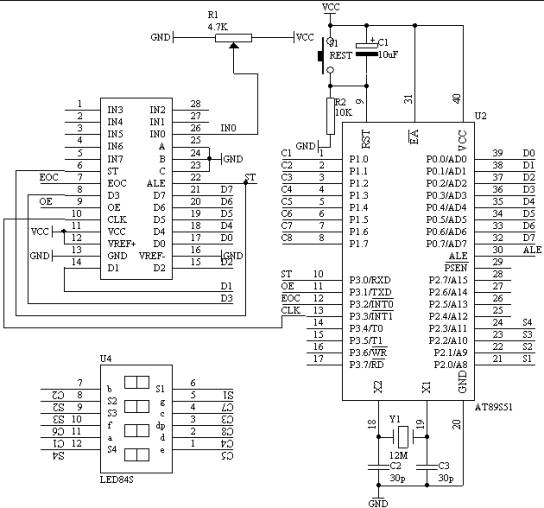

2．電路原理圖

圖1.28.1

3．系統板上硬件連線

a) 把“單片機系統”區域中的P1.0－P1.7與“動態數碼顯示”區域中的ABCDEFGH端口用8芯排線連接。

b) 把“單片機系統”區域中的P2.0－P2.7與“動態數碼顯示”區域中的S1S2S3S4S5S6S7S8端口用8芯排線連接。

c) 把“單片機系統”區域中的P3.0與“模數轉換模塊”區域中的ST端子用導線相連接。

d) 把“單片機系統”區域中的P3.1與“模數轉換模塊”區域中的OE端子用導線相連接。

e) 把“單片機系統”區域中的P3.2與“模數轉換模塊”區域中的EOC端子用導線相連接。

f) 把“單片機系統”區域中的P3.3與“模數轉換模塊”區域中的CLK端子用導線相連接。

g) 把“模數轉換模塊”區域中的A2A1A0端子用導線連接到“電源模塊”區域中的GND端子上。

h) 把“模數轉換模塊”區域中的IN0端子用導線連接到“三路可調電壓模塊”區域中的VR1端子上。

i) 把“單片機系統”區域中的P0.0－P0.7用8芯排線連接到“模數轉換模塊”區域中的D0D1D2D3D4D5D6D7端子上。

4．程序設計內容

i. 由于ADC0809在進行A/D轉換時需要有CLK信號，而此時的ADC0809的CLK是接在AT89S51單片機的P3.3端口上，也就是要求從P3.3輸出CLK信號供ADC0809使用。因此產生CLK信號的方法就得用軟件來產生了。

ii. 由于ADC0809的參考電壓V_REF＝VCC，所以轉換之后的數據要經過數據處理，在數碼管上顯示出電壓值。實際顯示的電壓值　(D/256*V_REF)

5．匯編源程序

（略）

6． C語言源程序

#include <AT89X52.H>

unsigned char code dispbitcode[]={0xfe,0xfd,0xfb,0xf7,

0xef,0xdf,0xbf,0x7f};

unsigned char code dispcode[]={0x3f,0x06,0x5b,0x4f,0x66,

0x6d,0x7d,0x07,0x7f,0x6f,0x00};

unsigned char dispbuf[8]={10,10,10,10,0,0,0,0};

unsigned char dispcount;

unsigned char getdata;

unsigned int temp;

unsigned char i;

sbit ST=P3^0;

sbit OE=P3^1;

sbit EOC=P3^2;

sbit CLK=P3^3;

void main(void)

{

ST=0;

OE=0;

ET0=1;

ET1=1;

EA=1;

TMOD=0x12;

TH0=216;

TL0=216;

TH1=(65536-4000)/256;

TL1=(65536-4000)%256;

TR1=1;

TR0=1;

ST=1;

ST=0;

while(1)

{

if(EOC==1)

{

OE=1;

getdata=P0;

OE=0;

temp=getdata*235;

temp=temp/128;

i=5;

dispbuf[0]=10;

dispbuf[1]=10;

dispbuf[2]=10;

dispbuf[3]=10;

dispbuf[4]=10;

dispbuf[5]=0;

dispbuf[6]=0;

dispbuf[7]=0;

while(temp/10)

{

dispbuf[i]=temp%10;

temp=temp/10;

i++;

}

dispbuf[i]=temp;

ST=1;

ST=0;

}

void t0(void) interrupt 1 using 0

{

CLK=~CLK;

}

void t1(void) interrupt 3 using 0

{

TH1=(65536-4000)/256;

TL1=(65536-4000)%256;

P1=dispcode[dispbuf[dispcount]];

P2=dispbitcode[dispcount];

if(dispcount==7)

{

P1=P1 | 0x80;

}

dispcount++;

if(dispcount==8)

{

dispcount=0;

}
