五一電子閱讀：《學單片機》—《32．電子密碼鎖設計》

1．實驗任務

根據設定好的密碼，采用二個按鍵實現密碼的輸入功能，當密碼輸入正確之后，鎖就打開，如果輸入的三次的密碼不正確，就鎖定按鍵3秒鐘，同時發現報警聲，直到沒有按鍵按下3種后，才打開按鍵鎖定功能；否則在3秒鐘內仍有按鍵按下，就重新鎖定按鍵3秒時間并報警。

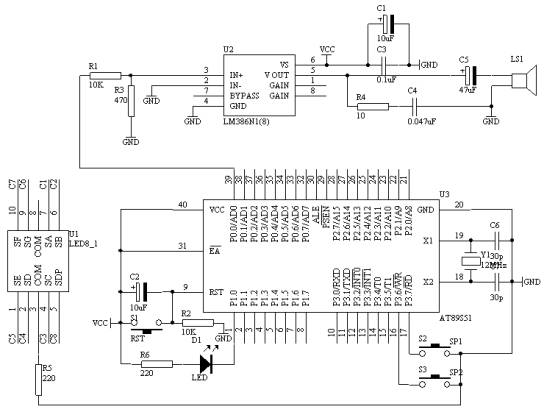

2．電路原理圖

圖4.32.1

3．系統板上硬件連線

（1）．把“單片機系統”區域中的P0.0/AD0用導線連接到“音頻放大模塊”區域中的SPK IN端子上；

（2）．把“音頻放大模塊”區域中的SPK OUT端子接喇叭和；

（3）．把“單片機系統”區域中的P2.0/A8－P2.7/A15用8芯排線連接到“四路靜態數碼顯示”區域中的任一個ABCDEFGH端子上；

（4）．把“單片機系統“區域中的P1.0用導線連接到“八路發光二極管模塊”區域中的L1端子上；

（5）．把“單片機系統”區域中的P3.6/WR、P3.7/RD用導線連接到“獨立式鍵盤”區域中的SP1和SP2端子上；

4．程序設計內容

（1）．密碼的設定，在此程序中密碼是固定在程序存儲器ROM中，假設預設的密碼為“12345”共5位密碼。

（2）．密碼的輸入問題：

由于采用兩個按鍵來完成密碼的輸入，那么其中一個按鍵為功能鍵，另一個按鍵為數字鍵。在輸入過程中，首先輸入密碼的長度，接著根據密碼的長度輸入密碼的位數，直到所有長度的密碼都已經輸入完畢；或者輸入確認功能鍵之后，才能完成密碼的輸入過程。進入密碼的判斷比較處理狀態并給出相應的處理過程。

（3）．按鍵禁止功能：初始化時，是允許按鍵輸入密碼，當有按鍵按下并開始進入按鍵識別狀態時，按鍵禁止功能被激活，但啟動的狀態在3次密碼輸入不正確的情況下發生的。

5．C語言源程序

#include <AT89X52.H>

unsigned char code ps[]={1,2,3,4,5};

unsigned char code dispcode[]={0x3f,0x06,0x5b,0x4f,0x66,

0x6d,0x7d,0x07,0x7f,0x6f,0x00,0x40};

unsigned char pslen=9;

unsigned char templen;

unsigned char digit;

unsigned char funcount;

unsigned char digitcount;

unsigned char psbuf[9];

bit cmpflag;

bit hibitflag;

bit errorflag;

bit rightflag;

unsigned int second3;

unsigned int aa;

unsigned int bb;

bit alarmflag;

bit exchangeflag;

unsigned int cc;

unsigned int dd;

bit okflag;

unsigned char oka;

unsigned char okb;

void main(void)

{

unsigned char i,j;

P2=dispcode[digitcount];

TMOD=0x01;

TH0=(65536-500)/256;

TL0=(65536-500)%256;

TR0=1;

ET0=1;

EA=1;

while(1)

{

if(cmpflag==0)

{

if(P3_6==0) //function key

{

for(i=10;i>0;i--)

for(j=248;j>0;j--);

if(P3_6==0)

{

if(hibitflag==0)

{

funcount++;

if(funcount==pslen+2)

{

funcount=0;

cmpflag=1;

}

P1=dispcode[funcount];

}

else

{

second3=0;

}

while(P3_6==0);

}

if(P3_7==0) //digit key

{

for(i=10;i>0;i--)

for(j=248;j>0;j--);

if(P3_7==0)

{

if(hibitflag==0)

{

digitcount++;

if(digitcount==10)

{

digitcount=0;

}

P2=dispcode[digitcount];

if(funcount==1)

{

pslen=digitcount;

templen=pslen;

}

else if(funcount>1)

{

psbuf[funcount-2]=digitcount;

}

else

{

second3=0;

}

while(P3_7==0);

}

else

{

cmpflag=0;

for(i=0;i<pslen;i++)

{

if(ps[i]!=psbuf[i])

{

hibitflag=1;

i=pslen;

errorflag=1;

rightflag=0;

cmpflag=0;

second3=0;

goto a;

}

cc=0;

errorflag=0;

rightflag=1;

hibitflag=0;

a: cmpflag=0;

}

void t0(void) interrupt 1 using 0

{

TH0=(65536-500)/256;

TL0=(65536-500)%256;

if((errorflag==1) && (rightflag==0))

{

bb++;

if(bb==800)

{

bb=0;

alarmflag=~alarmflag;

}

if(alarmflag==1)

{

P0_0=~P0_0;

}

aa++;

if(aa==800)

{

aa=0;

P0_1=~P0_1;

}

second3++;

if(second3==6400)

{

second3=0;

hibitflag=0;

errorflag=0;

rightflag=0;

cmpflag=0;

P0_1=1;

alarmflag=0;

bb=0;

aa=0;

}

if((errorflag==0) && (rightflag==1))

{

P0_1=0;

cc++;

if(cc<1000)

{

okflag=1;

}

else if(cc<2000)

{

okflag=0;

}

else

{

errorflag=0;

rightflag=0;

hibitflag=0;

cmpflag=0;

P0_1=1;

cc=0;

oka=0;

okb=0;

okflag=0;

P0_0=1;

}

if(okflag==1)

{

oka++;

if(oka==2)

{

oka=0;

P0_0=~P0_0;

}

else

{

okb++;

if(okb==3)

{

okb=0;

P0_0=~P0_0;

}
