最近做一個控制板用到PCF8563時鐘芯片，芯片的初始化和讀寫都很正常，但是再我實驗掉電后時鐘是否運行正常的時候(我用3VRC2032作備用電池)發現再次上電的時候分鐘會很快增加。剛開始我還以為是我在五十幾秒的時候掉電呢，后來經過幾次不同時間掉電再上發現分鐘還是很快會增加。后來我把秒也顯示出來才發現每次掉電后再上電秒都是從54開始走起，這種問題我還是頭一次遇到。程序能讀出來和寫入，我感覺驅動程序上應該不會有問題，那是什么問題呢:( ,難到是初始化的問題,再次看過一邊手冊并沒有說要初始化,只是有一個啟動和停止時鐘的操作位。我掉電后是由備份電池供電繼續供電，所以不需要初始化這一點我也排除了，再有就是上電的時候電源會不會影響8563，我仔細檢查電路后覺得也不會因為這個，8563供電部分加有100uf的電容濾波況且手冊上說他的供電電源范圍很寬1~5.5V。然后我開始在QQ上請教一些朋友，結果他們也看不出我的程序有什么問題。后來我加的“AVR技術討論”群里的一位朋友問了我一句：“加上拉電阻沒？”，我的電路確實沒加上拉電阻，當初我設計圖紙的時候用的51的P1口 ，本身是帶上拉電阻的，雖然手冊典型應用電路里有上拉電阻但設計電路時我就沒加，后來在調試程序的時候PCF8563時鐘數據讀取和寫入都很正常所以就覺得不加也可以。我實在是想不出還有其他什么問題會造成現在問題，索性焊上兩個4.7K的電阻吧，反正又不費事如果不行不也就排除了這種可能性嗎？在焊上兩個上拉電阻后，掉電后再上電竟然正常了，我不放心又在不同秒的時候反復實驗，發現時鐘走的很正常。難道就沒有加上拉電阻上電的時候影響了時鐘芯片，我很疑惑，雖然問題解決了但我感覺還是糊里糊涂的，不知道問題的根源出在什么地方,希望看到這篇文章知道原因的朋友告訴我。

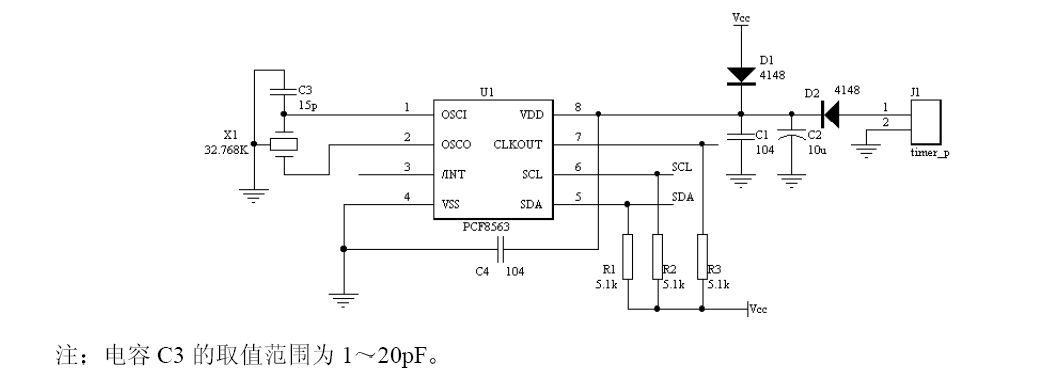

寫這篇文章的目的是為了大家在用PCF8563時能夠注意到這個問題（或許你根本不會遇到），在設計電路時也能細心仔細，不要應為一時的疏忽大意帶來后期不必要的麻煩！下面是官方的典型應用電路：
