紅外線遙控是目前使用最廣泛的一種通信和遙控手段。由于紅外線遙控裝置具有體積小、功耗低、功能強、成本低等特點，因而，繼彩電、錄像機之后，在錄音機、音響設備、空凋機以及玩具等其它小型電器裝置上也紛紛采用紅外線遙控。工業設備中，在高壓、輻射、有毒氣體、粉塵等環境下，采用紅外線遙控不僅完全可靠而且能有效地隔離電氣干擾。
1 紅外遙控系統
通用紅外遙控系統由發射和接收兩大部分組成，應用編/解碼專用集成電路芯片來進行控制操作，如圖1所示。發射部分包括鍵盤矩陣、編碼調制、LED紅外發送器；接收部分包括光、電轉換放大器、解調、解碼電路。
2 遙控發射器及其編碼
遙控發射器專用芯片很多，根據編碼格式可以分成兩大類，這里我們以運用比較廣泛，解碼比較容易的一類來加以說明，現以日本NEC的uPD6121G組成發射電路為例說明編碼原理。當發射器按鍵按下后，即有遙控碼發出，所按的鍵不同遙控編碼也不同。這種遙控碼具有以下特征：

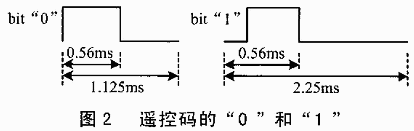

采用脈寬調制的串行碼，以脈寬為0.565ms、間隔0.56ms、周期為1.125ms的組合表示二進制的“0”；以脈寬為0.565ms、間隔1.685ms、周期為2.25ms的組合表示二進制的“1”，其波形如圖2所示。
上述“0”和“1”組成的32位二進制碼經38kHz的載頻進行二次調制以提高發射效率，達到降低電源功耗的目的。然后再通過紅外發射二極管產生紅外線向空間發射，如圖3所示。

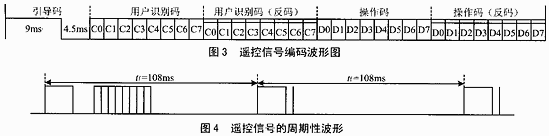

UPD6121G產生的遙控編碼是連續的32位二進制碼組，其中前16位為用戶識別碼，能區別不同的電器設備，防止不同機種遙控碼互相干擾。該芯片的用戶識別碼固定為十六進制01H；后16位為8位操作碼（功能碼）及其反碼。UPD6121G最多額128種不同組合的編碼。
遙控器在按鍵按下后，周期性地發出同一種32位二進制碼，周期約為108ms。一組碼本身的持續時間隨它包含的二進制“0”和“1”的個數不同而不同，大約在45～63ms之間，圖4為發射波形圖。
當一個鍵按下超過36ms，振蕩器使芯片激活，將發射一組108ms的編碼脈沖,這108ms發射代碼由一個起始碼（9ms）,一個結果碼（4.5ms）,低8位地址碼（9ms~18ms）,高8位地址碼（9ms~18ms）,8位數據碼（9ms~18ms）和這8位數據的反碼（9ms~18ms）組成。如果鍵按下超過108ms仍未松開，接下來發射的代碼（連發代碼）將僅由起始碼（9ms）和結束碼（2.5ms）組成。
代碼格式（以接收代碼為準，接收代碼與發射代碼反向）
①位定義
②單發代碼格式
③連發代碼格式
注：代碼寬度算法：
16位地址碼的最短寬度：1.12×16=18ms 16位地址碼的最長寬度：2.24ms×16=36ms
易知8位數據代碼及其8位反代碼的寬度和不變：（1.12ms+2.24ms）×8=27ms
∴32位代碼的寬度為（18ms+27ms）~(36ms+27ms)
1． 解碼的關鍵是如何識別“0”和“1”，從位的定義我們可以發現“0”、“1”均以0.56ms的低電平開始，不同的是高電平的寬度不同，“0”為0.56ms,“1”為1.68ms,所以必須根據高電平的寬度區別“0”和“1”。如果從0.56ms低電平過后，開始延時，0.56ms以后，若讀到的電平為低，說明該位為“0”，反之則為“1”，為了可靠起見，延時必須比0.56ms長些，但又不能超過1.12ms,否則如果該位為“0”，讀到的已是下一位的高電平，因此�。�1.12ms+0.56ms）/2=0.84ms最為可靠，一般取0.84ms左右均可。
2． 根據碼的格式，應該等待9ms的起始碼和4.5ms的結果碼完成后才能讀碼。
如果郵購我們開發的51單片機試驗板和擴展元件的網友，可以獲得如上圖所示的紅外遙控手柄，這種遙控器的編碼格式符合上面的描述規律，而且價格低廉，有32個按鍵，按鍵外形比較統一，如果用于批量開發，可以把遙控器上貼膜換成你需要的字符，這為開發產品提供了便利。
接收器及解碼
一體化紅外線接收器是一種集紅外線接收和放大于一體，不需要任何外接元件，就能完成從紅外線接收到輸出與TTL電平信號兼容的所有工作，而體積和普通的塑封三極管大小一樣，它適合于各種紅外線遙控和紅外線數據傳輸。
下面是一個對51實驗板配套的紅外線遙控器的解碼程序，它可以把上圖32鍵的紅外遙控器每一個按鍵的鍵值讀出來，并且通過實驗板上P1口的8個LED顯示出來，在解碼成功的同時并且能發出“嘀嘀嘀”的提示音。
紅外遙控器軟件解碼原理及程序
紅外一開始發送一段13.5ms的引導碼，引導碼由9ms的高電平和4.5ms的低電平組成，跟著引導碼是系統碼，系統反碼，按鍵碼，按鍵反碼，如果按著鍵不放，則遙控器則發送一段重復碼，重復碼由9ms的高電平，2.25ms的低電平，跟著是一個短脈沖，本程序經過試用，能解大部分遙控器的編碼！
#include "at89x52.h"
#define NULL 0x00//數據無效
#define RESET 0X01//程序復位
#define REQUEST 0X02//請求信號
#define ACK 0x03//應答信號，在接收數據后發送ACK信號表示數據接收正確，也位請求信號的應答信號
#define NACK 0x04//應答信號，表示接收數據錯誤
#define BUSY 0x05//忙信號，表示正在忙
#define FREE 0x06//空閑信號，表示處于空閑狀態
#define READ_IR 0x0b//讀取紅外
#define STORE_IR 0x0c//保存數據
#define READ_KEY 0x0d//讀取鍵值
#define RECEIVE 0Xf400//接收緩沖開始地址
#define SEND 0xfa00//發送緩沖開始地址
#define IR 0x50//紅外接收緩沖開始地址
#define HEAD 0xaa//數據幀頭
#define TAIL 0x55//數據幀尾
#define SDA P1_7
#define SCL P1_6
unsigned char xdata *buf1; //接受數據緩沖
unsigned int buf1_length; //接收到的數據實際長度
unsigned char xdata *buf2; //發送數據緩沖
unsigned int buf2_length; //要發送的數據實際長度
bit buf1_flag; //接收標志，1表示接受到一個數據幀，0表示沒有接受到數據幀或數據幀為空
bit buf2_flag; //發送標志，1表示需要發送或沒發送完畢，0表示沒有要發送的數據或發送完畢
unsigned char state1,state2; //用來標志接收字符的狀態，state1用來表示接收狀態，state2用來表示發送狀態
unsigned char data *ir;
union{
unsigned char a[2];
unsigned int b;
unsigned char data *p1[2];
unsigned int data *p2[2];
unsigned char xdata *p3; //紅外緩沖的指針
unsigned int xdata *p4;
}p;
//union{ //
// unsigned char a[2]; //
// unsigned int b;
// unsigned char data *p1[2];
// unsigned int data *p2[2];
// unsigned char xdata *p3;
// unsigned int xdata *p4; //地址指針
//}q; //
union{
unsigned char a[2];
unsigned int b;
}count;
union{
unsigned char a[2];
unsigned int b;
}temp;
union{
unsigned char a[4];
unsigned int b[2];
unsigned long c;
}ir_code;
union{
unsigned char a[4];
unsigned int b[2];
unsigned long c;
unsigned char data *p1[4];
unsigned int data *p2[4];
unsigned char xdata *p3[2];
unsigned int xdata *p4[2];
}i;
unsigned char ir_key;
bit ir_flag; //紅外接收標志，0為緩沖區空，1為接收成功，2為緩沖溢出
void sub(void);
void delay(void);
void ie_0(void);
void tf_0(void);
void ie_1(void);
void tf_1(void);
void tf_2(void);
void read_ir(void);
void ir_jiema(void);
void ir_init(void);
void ir_exit(void);
void store_ir(void);
void read_key(void);
void reset_iic(void);
unsigned char read_byte_ack_iic(void);
unsigned char read_byte_nack_iic(void);
bit write_byte_iic(unsigned char a);
void send_ack_iic(void);
void send_nack_iic(void);
bit receive_ack_iic(void);
void start_iic(void);
void stop_iic(void);
void write_key_data(unsigned char a);
unsigned int read_key_data(unsigned char a);
void ie0(void) interrupt 0{ie_0();}
void tf0(void) interrupt 1{tf_0();}
void ie1(void) interrupt 2{ie_1();}
void tf1(void) interrupt 3{tf_1();tf_2();}
void tf2(void) interrupt 5{ //采用中斷方式跟查詢方式相結合的辦法解碼
EA=0; //禁止中斷
if(TF2){ //判斷是否是溢出還是電平變化產生的中斷
TF2=0; //如果是溢出產生的中斷則清除溢出位，重新開放中斷退出
EA=1;
goto end;
}
EXF2=0; //清除電平變化產生的中斷位
*ir=RCAP2H; //把捕捉的數保存起來
ir++;
*ir=RCAP2L;
*ir++;
F0=1;
TR0=1; //開啟計數器0
loop:
TL0=0; //將計數器0重新置為零
TH0=0;
while(!EXF2){ //查詢等待EXF2變為1
if(TF0)goto exit; //檢查有沒超時，如果超時則退出
};
EXF2=0; //將EXF2清零
if(!TH0) //判斷是否是長低電平脈沖過來了
{ //不是長低電平脈沖而是短低電平
if(F0)count.b++; //短脈沖數加一
temp.a[0]=RCAP2H; //將捕捉數臨時存放起來
temp.a[1]=RCAP2L;
goto loop; //返回繼續查詢
}
else{ //是低電平脈沖，則進行處理
F0=0;
*ir=temp.a[0]; //把連續的短脈沖總時間記錄下來
ir++;
*ir=temp.a[1];
ir++;
*ir=RCAP2H; //把長電平脈沖時間記錄下來
ir++;
*ir=RCAP2L;
ir++;
if(ir>=0xda) {
goto exit; //判斷是否溢出緩沖，如果溢出則失敗退出
}
goto loop; //返回繼續查詢
}
exit:
ir_flag=1; //置ir_flag為1表示接收成功
end:
;
}
void rs232(void) interrupt 4{
static unsigned char sbuf1,sbuf2,rsbuf1,rsbuf2; //sbuf1,sbuf2用來接收發送臨時用，rsbuf1,rsbuf2用來分別用來存放接收發送的半字節
EA=0; //禁止中斷
if(RI){
RI=0; //清除接收中斷標志位
sbuf1=SBUF; //將接收緩沖的字符復制到sbuf1
if(sbuf1==HEAD){ //判斷是否幀開頭
state1=10; //是則把state賦值為10
buf1=RECEIVE; //初始化接收地址
}
else{
switch(state1){
case 10:sbuf2=sbuf1>>4; //把高半字節右移到的半字節
sbuf2=~sbuf2; //把低半字節取反
if((sbuf2&0x0f)!=(sbuf1&0x0f)) //判斷接收是否正確
{ //接收錯誤，有可能接收的是數據幀尾，也有可能是接收錯誤
if(sbuf1==TAIL) //判斷是否接收到數據幀尾
{ //是接收到數據幀尾
buf1=RECEIVE; //初始化接收的地址
if(*buf1==RESET) //判斷是否為復位命令
{
ES=0;
sbuf2=SP+1;
for(p.p1[0]=SP-0x10;p.p1[0]<=sbuf2;p.p1[0]++)*p.p1[0]=0;
}
state1=0; //將接收狀態標志置為零，接收下一個數據幀
buf1_flag=1; //置接收標志為1，表示已經接收到一個數據幀
REN=0; //禁止接收
}
else
{ //不是接受到數據幀尾，表明接收錯誤
state1=0; // 將接收狀態標志置為零，重新接收
buf1=RECEIVE; //初始化發送的地址
*buf1=NACK; //把NACK信號存入接收緩沖里
buf1_flag=1; //置標志位為1，使主程序能對接收錯誤進行處理
REN=0; //禁止接收
}
}
else
{ //接收正確
rsbuf1=~sbuf1; //按位取反，使高半字節變原碼
rsbuf1&=0xf0; //僅保留高半字節，低半字節去掉
state1=20; //將狀態標志置為20，準備接收低半字節
}
break;
case 20:sbuf2=sbuf1>>4; //把高半字節右移到的半字節
sbuf2=~sbuf2; //將低半字節取反
if((sbuf2&0x0f)!=(sbuf1&0x0f)) //判斷接收是否正確
{ //接受錯誤
state1=0; // 將接收狀態標志置為零，重新接收
buf1=RECEIVE; //初始化接收的地址
*buf1=NACK; //把NACK信號存入發送緩沖里
buf1_flag=1; //置標志位為1，使主程序能對接收錯誤進行處理
REN=0; //禁止接收
}
else
{
sbuf1&=0x0f; //僅保留低半字節，去掉高半字節
rsbuf1|=sbuf1; //高低半字節合并
*buf1++=rsbuf1; //將接收的數據保存至接收緩沖里,并且數據指針加一
buf1_length++; //接收數據長度加一
state1=10; //將state1置為10，準備接收下個字節的高半字節
}
break;
}
}
}
else{
TI=0; //清除發送中斷標志
if(buf2_length) //判斷發送長度是否為零
{ //發送長度不為零
if(state2==0) //判斷是否發送高半字節
{ //發送高半字節
sbuf2=*buf2; //將要發送的字節送到sbuf2
rsbuf2=~sbuf2; //取反，使高半字節變為反碼
sbuf2>>=4; //將高半字節右移到低半字節
rsbuf2&=0xf0; //保留高半字節，去掉低半字節
sbuf2&=0x0f; //保留低半字節，去掉高半字節
rsbuf2|=sbuf2; //合并高低半字節
SBUF=rsbuf2; //發送出去
state2=10; //將state2置為10準備發送下半字節
}
else
{ //發送低半字節
sbuf2=*buf2; //將要發送的字節送到sbuf2
buf2++; //指針加一
buf2_length--; //發送數據長度減一
rsbuf2=~sbuf2; //取反，使低半字節變為反碼
rsbuf2<<=4; //將低半字節反碼左移到高半字節
rsbuf2&=0xf0; //保留高半字節，去掉低半字節
sbuf2&=0x0f; //保留低半字節，去掉高半字節
rsbuf2|=sbuf2; //合并高低半字節
SBUF=rsbuf2; //發送出
state2=0;
}
}
else
{ //如果發送數據長度為零則發送數據幀尾
if(buf2_flag){ //判斷是否發過數據幀尾
SBUF=TAIL; //將數據幀尾發送出去
while(TI==0);
TI=0;
buf2_flag=0; //置發送標志為零，表示發送完畢
}
}
}
EA=1; //開放中斷
}
void ack(void) //發送ACK信號子程序
{
buf1_flag=0; //置接收標志位位零表示已經相應了，可以接收下一幀數據
REN=1; //接收使能
while(buf2_flag); //判斷上一幀有沒發送完，沒有則繼續等待
buf2=SEND; //初始化發送地址
*buf2=ACK; //將ACK信號存入發送緩沖里
buf2_length=1; //存入發送數據長度
buf2_flag=1; //置發送長度為1
SBUF=HEAD; //發送數據幀頭
}
void nack(void) //發送NACK信號子程序
{
buf1_flag=0; //置接收標志位位零表示已經相應了，可以接收下一幀數據
REN=1; //接收使能
while(buf2_flag); //判斷上一幀有沒發送完，沒有則繼續等待
buf2=SEND; //初始化發送地址
*buf2=NACK; //將NACK信號存入發送緩沖里
buf2_length=1; //存入發送數據長度
buf2_flag=1; //置發送長度為1
SBUF=HEAD; //發送數據幀頭
}
void free(void) //發送FREE信號子程序
{
buf1_flag=0; //置接收標志位位零表示已經相應了，可以接收下一幀數據
REN=1; //接收使能
while(buf2_flag); //判斷上一幀有沒發送完，沒有則繼續等待
buf2=SEND; //初始化發送地址
*buf2=FREE; //將FREE信號存入發送緩沖里
buf2_length=1; //存入發送數據長度
buf2_flag=1; //置發送長度為1
SBUF=HEAD; //發送數據幀頭
}
void busy(void) //發送BUSY信號子程序
{
buf1_flag=0; //置接收標志位位零表示已經相應了，可以接收下一幀數據
REN=1; //接收使能
while(buf2_flag); //判斷上一幀有沒發送完，沒有則繼續等待
buf2=SEND; //初始化發送地址
*buf2=BUSY; //將BUSY信號存入發送緩沖里
buf2_length=1; //存入發送數據長度
buf2_flag=1; //置發送長度為1
SBUF=HEAD; //發送數據幀頭
}
void download(void)
{
int i; //用于循環計數
i=buf1_length-3; //數據長度等于數據包長度減去一個字節控制字和兩個字節地址
buf1=RECEIVE+1; //使指針指向地址
p.a[0]=*buf1++; //讀入目標地址高字節
p.a[1]=*buf1++; //讀入目標地址低字節
while(i--){ //長度減一直至為零
*p.p3++=*buf1++; //將接受緩沖里數據送到目標地址，并且兩個指針加一
}
REN=1; //數據處理完，允許接收下一幀數據
buf1_flag=0; //置接收標志為零，表示已經處理完
free(); //發送FREE信號表示已經處理完處于空閑狀態
}
void upload(void){
int i; //
while(buf2_flag); //判斷上一幀有沒發送完，沒有則繼續等待
buf1=RECEIVE+1; //將指針指向地址
buf2=SEND; //初始化發送地址
*buf2++=UPLOAD; //把控制字存進去并且指針加一
*buf2++=*buf1++; //把地址高字節復制過去
*buf2++=*buf1++; //把地址低字節復制過去
p.a[0]=*buf1++; //把數據長度高字節復制過去
p.a[1]=*buf1++; //把數據長度低字節復制過去
i=p.b; //把數據長度復制過去
buf1-=4; //將指針減4，使其指向地址處
p.a[0]=*buf1++; //把地址高字節復制過去
p.a[1]=*buf1++; //把地址低字節復制過去
buf1_flag=0; //已經對接受數據處理完畢
REN=1; //允許接收
buf2_length=i+3; //數據包長度等于數據長度加3
while(i--){ //判斷數據長度是否為零，為零則不執行循環語句，同時長度減一
*buf2++=*p.p3++; //把數據復制到發送緩沖區
}
buf2=SEND;
buf2_flag=1; //置發送標志為1
SBUF=HEAD; //發送數據幀頭
}
void run(void) //運行下載的程序
{
sub();
}
void delay1s(void){
for(i.b[0]=0;i.b[0]<0xffff;i.b[0]++){
i.b[0]=i.b[0]++;
i.b[0]=i.b[0]--;}
}
void ir_init(void)
{
ir_flag=0; //將紅外接收標志置為零
for(ir=IR;ir<0xe0;ir++){
*ir=0; //將紅外接收緩沖清零
}
EA=0; //禁止中斷
ES=0; //禁止串行中斷
ET2=1; //允許T2中斷
ir=IR; //初始化紅外數據指針
TR0=0; //禁止計數
TH0=0; //將計數器置為0
TL0=0;
TF0=0; //清除溢出標志
count.b=1; //初始化為零
init:
TR2=0;
TL2=0x00;
TH2=0xdc; //給T2賦一個初值，當計數器溢出時正好為6毫秒
T2CON=0x0d; //EXEN2＝1，TR2＝1，C/T2=0，CP/RL2＝1，工作于捕捉方式
while(!TF2); //查詢計數器是否溢出
TF2=0; //清除溢出位
if(EXF2) //判斷在此期間又沒發生過電平變化
{ //如果發生過變化則重新計數
goto init; //等待下一次按鍵
}
else
{ //計數器溢出并且電平沒有發生過變化，則開啟中斷開始解碼
EA=1;
}
}
void ir_exit(void) //紅外接收恢復程序，恢復到紅外接收前的狀態
{
TR2=0; //停止計數以便修改計數器2寄存器
TR0=0;
ET2=0; //禁止計數器2中斷
TL2=0xfb; //重新設置波特率為115.2kbps
TH2=0xff;
RCAP2H=0xff;
RCAP2L=0xfb;
T2CON=0x34;
ES=1; //允許串行中斷
EA=1; //開放全局中斷
}
void ir_jiema(void){ //解碼程序,放在ir_code中，高十六位表示接收頻率
//如果解碼失敗則為，如果是重復碼則為1
//低八位表示載波頻率，以KHz為單位
//低十六位的高八位表示系統碼，低八位為按鍵碼
p.p2[0]=IR;
p.p2[1]=p.p2[0]+1;
i.b[0]=*p.p2[0];
i.b[1]=*p.p2[1];
for(;i.b[1]!=0 {
if(i.b[0]>i.b[1]){
i.b[0]=0xffff-i.b[0];
i.b[0]+=i.b[1];
i.b[0]++;
}
else{
i.b[0]=i.b[1]-i.b[0];
}
*p.p2[0]=i.b[0];
p.p2[0]++;
i.b[0]=*p.p2[0];
p.p2[1]++;
i.b[1]=*p.p2[1];
}
*p.p2[0]=0;
p.p2[0]=IR;
temp.b=*p.p2[0];
ir_code.c=count.b;
ir_code.b[0]=(ir_code.c*1536000)/temp.b;
for(;temp.b!=0{
*p.p2[0]=temp.b/154;
p.p2[0]++;
temp.b=*p.p2[0];
}
ir_code.b[1]=0;
if(p.p2[0]==IR+132){
p.p2[0]=IR;
p.p2[0]+=3;
i.c=0;
temp.b=*p.p2[0];
for(;temp.b!=0{
i.c<<=1;
if(temp.b>=11){
i.a[3]++;
}
p.p2[0]+=2;
temp.b=*p.p2[0];
}
if(i.a[0]==(~i.a[1])&&i.a[2]==(~i.a[3])){
ir_code.a[2]=i.a[0];
ir_code.a[3]=i.a[2];
}
else ir_code.b[0]=0;
}
else{
if(p.p2[0]==IR+4){
p.p2[0]=IR;
p.p2[0]++;
temp.b=*p.p2[0];
if(temp.b<=30){
ir_code.b[0]=1;
}
else ir_code.b[0]=0;
}
else ir_code.b[0]=2;
}
//if(ir_flag==2)ir_code.b[0]=3;
}
void read_ir(void){
buf1_flag=0;
REN=1;
buf2_length=4;
while(buf2_flag);
ir_init();
while(!ir_flag);
ir_exit();
ir_jiema();
buf2=SEND;
*buf2++=ir_code.a[0];
*buf2++=ir_code.a[1];
*buf2++=ir_code.a[2];
*buf2=ir_code.a[3];
buf2=SEND;
buf2_flag=1;
SBUF=HEAD;
}
void delay(void){}
void start_iic(void){
SCL=0;
SDA=1;
delay();
delay();
SCL=1;
delay();
SDA=0;
delay();
SCL=0;
delay();
}
void stop_iic(void){
SDA=0;
delay();
SCL=1;
delay();
SDA=1;
delay();
SCL=0;
delay();
delay();
SCL=1;
delay();
}
void send_ack_iic(void){
SDA=0;
delay();
SCL=1;
delay();
delay();
SCL=0;
delay();
}
void send_nack_iic(void){
SDA=1;
delay();
SCL=1;
delay();
delay();
SCL=0;
delay();
}
bit receive_ack_iic(void){
bit a;
SDA=1;
delay();
SCL=1;
delay();
if(SDA) a=1;
else a=0;
delay();
SCL=0;
delay();
return a;
}
unsigned char read_byte_ack_iic(void){
unsigned char a;
SDA=1;
for(p.a[0]=0;p.a[0]<8;p.a[0]++){
a<<=1;
delay();
SCL=1;
delay();
if(SDA) a++;
delay();
SCL=0;
delay();
}
send_ack_iic();
return a;
}
unsigned char read_byte_nack_iic(void){
unsigned char a;
SDA=1;
for(p.a[0]=0;p.a[0]<8;p.a[0]++){
a<<=1;
delay();
SCL=1;
delay();
if(SDA) a++;
delay();
SCL=0;
delay();
}
send_nack_iic();
return a;
}
void reset_iic(void){
SDA=1;
for(p.a[0]=0;p.a[0]<10;p.a[0]++){
SCL=0;
delay();
delay();
SCL=1;
delay();
delay();
}
}
bit write_byte_iic(unsigned char a){
for(p.a[0]=0;p.a[0]<8;p.a[0]++){
if(a&0x80){
SDA=1;
}
else{
SDA=0;
}
delay();
SCL=1;
delay();
delay();
SCL=0;
delay();
a<<=1;
}
return receive_ack_iic();
}
unsigned int read_key_data(unsigned char a){
union{
unsigned char a[2];
unsigned int b;
}key_data;
reset_iic();
start_iic();
write_byte_iic(0xa0);
write_byte_iic(a);
start_iic();
write_byte_iic(0xa1);
key_data.a[0]=read_byte_ack_iic();
key_data.a[1]=read_byte_nack_iic();
stop_iic();
return key_data.b;
}
void write_key_data(unsigned char a){
reset_iic();
start_iic();
write_byte_iic(0xa0);
write_byte_iic(a);
write_byte_iic(ir_code.a[2]);
write_byte_iic(ir_code.a[3]);
stop_iic();
}
void store_ir(void){
buf1_flag=0;
REN=1;
buf1=RECEIVE+1;
*buf1=(*buf1)<<1;
write_key_data(*buf1);
}
unsigned char yima(void){
unsigned char a;
for(a=0;a<100{
if(ir_code.b[1]==read_key_data(a)){
break;
}
a++;
a++;
}
a>>=1;
return a;
}
void read_key(){
unsigned char a;
buf1_flag=0;
REN=1;
ir_init();
while(!ir_flag);
ir_exit();
ir_jiema();
buf2=SEND;
a=yima();
if(a==50){
*buf2=0xff;
}
else *buf2=a;
buf2_length=1;
buf2_flag=1;
SBUF=HEAD;
}
main(){
unsigned char ctr;
delay1s();
P0=0xff;
P1=0xff;
P2=0xff;
P3=0xff;
ctr=0;
buf1=RECEIVE;
buf2=SEND;
buf1_length=0;
buf2_length=0;
buf1_flag=0;
buf2_flag=0;
state1=0;
state2=0;
SP=0xe0; //將堆棧指針指向高端
TL2=0xfb;
TH2=0xff; //溢出值為5，波特率為115.2Kbps;
RCAP2H=0xff;
RCAP2L=0xfb;
SCON=0x50; //方式1，8位方式，SM0=0,SM1=1,SM2=0,REN=1允許接收
IE=0x10; //串行中斷允許，全局中斷不允許
T2CON=0x34; //RCLK=1,TCLK=1,TR2=1 啟動計數器
EA=1; //開放全局中斷
free();
while(1){
//ir_init();
//while(!ir_flag);
//ir_exit();
//ir_jiema();
//if(yima()==0) P1_0=1;
//if(yima()==1) P1_0=0;
if(buf1_flag){
buf1=RECEIVE;
ctr=*buf1;
switch(ctr){
case ACK: ack();
break;
case NACK: nack();
break;
case FREE: free();
break;
case BUSY: busy();
break;
case DOWNLOAD: download();
break;
case UPLOAD: upload();
break;
case RUN: run();
break;
case READ_IR: read_ir();
break;
case READ_KEY: read_key();
break;
case STORE_IR: store_ir();
break;
default: buf1_flag=0;
REN=1;
break;
}
}
}
}
void sub(void){
}
void ie_0(void){
}
void tf_0(void){
}
void ie_1(void){
}
void tf_1(void){
}
void tf_2(void){
} |
