      通用LED點陣文字圖片代碼生成下載器
      文章長度[8248] 加入時間[2008/8/16] 更新時間[2024/12/27 21:18:41] 級別[0] [評論] [收藏]

      本軟件可以 將要顯示的圖片或文字轉換成單片機電子電路 可以識別的十六進制數據代碼;可以手動編輯顯示自定義圖案生成數據代碼;可以自動生成多種LED點陣屏單片機HEX機器碼文件(十字旋轉點陣、平面旋轉點陣、3.75mm條形點陣、5mm條形點陣);可以將自動生成的數據代碼通過串口按照公開的格式發送(適合用戶自行開發自動更新LED點陣內容的產品);支持BMP、GIF、JPG圖片(請先用繪圖軟件做好圖片);文字可以設定字體、大小、位置等。本軟件是無插件、無廣告、不需安裝、不修改注刪表、小巧玲瓏(小于200KB,壓縮后小于100KB)、即開即用的純綠色軟件!注意:如果電腦缺少部分系統文件可能會無法運行本軟件,請再下載完整版解壓后運行!

      圖象是由一個一個的點組成的,這些點稱為象素。LED點陣就是利用很多個發光二極管(LED)有序排列,通過電子電路自動控制發光和關閉,從而形成圖案或者文字,因此,這需要很多的LED和復雜的電子電路,成本高,一般朋友想玩也玩不起。

      但是LED搖搖棒和旋轉LED點陣則利用人的視覺暫留特性,用幾十分之一數量以及更低數量的LED來代替密密麻麻的均勻排列的LED點陣,也能有效穩定的顯示出圖案或者文字,這樣綜合成本得以大大降低,幾百元的電子制作就可以只用幾十元來過過癮了。

      黑夜中的香煙頭或流星劃過夜空,大家看到的不是一個點,而是一條線,F在,我們可以用單片機高速的控制這個點快速的點亮或者熄滅,當多個點排在一起,被同時按規則控制時,就會形成圖案或者文字。

      您最喜歡什么樣的文字或者圖案呢?從現在開始,您可以用本軟件生成自己的圖案或者文字!您還可以保存,可以發給朋友,可以制作您自己的LED點陣或者搖搖棒。

      本軟件可以自行修各單元點并立即生成代碼,也可以輸入文字自動生成代碼,也可以打開圖片自動生成代碼!還可以通過串口自動發送代碼。點擊軟件中的 、、 就可以將文字或者圖片自動生成代碼,生成代碼后,再點擊右下角的就可以將代碼通過選定的串口以9600波特率向產品發送!

      1、軟件運行主界面說明:

      圖上最頂部是模擬LED點陣分布圖,下面有一排按鈕,可以生成各種常見尺寸的點陣,點擊LED點,可以點亮和熄滅;雙擊LED點,可以起動移動鼠標連續點亮和熄滅LED;單擊停止連續。LED在亮滅變化時,左下文本框中的代碼會自動對應變化,起到自動生成LED點陣數據代碼的作用。

      本軟件除了可以手動編輯LED亮滅狀態以外,還可以利用文字和圖片來自動生成代碼,并且可以生成供單片機直接使用的HEX機器碼文件!大家可以方便的用本軟件來自動生成自己內容的HEX機器碼文件,目前已經支持四種LED點陣。

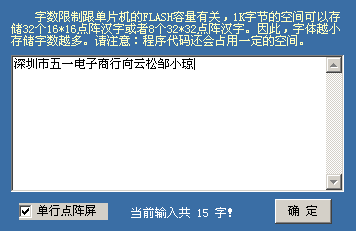

      2、文本編輯界面說明:

      本軟件對文本內容實現分段編輯管理,您點擊相應的段,就可以在文字預覽查看該段文字內容,您再點擊文字預覽內容,就可以打對文字進行編輯。如上圖,輸入文字自動統計文字數量,89c51最多大約可以輸入100字左右。經驗:建議在文字最后來輸入一些空格,這樣,文字滾動開頭和結尾交接就會非常自然!

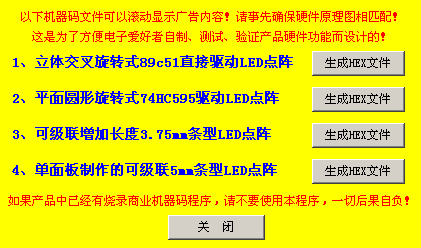

      3、自動生LED點陣的機器碼文件:可以打開圖片生成代碼!
      本軟件現在支持以下四種LED點陣,本站LED點陣全部采用平價易購的常用電子元件,電路原理圖等套件資料網上公開,電子愛好者可以利用手中的多余電子元件,也可以到當地電子市場購買相關元件。本軟件終生免費,但是本站禁止本站的竟爭對手以及未經本站授權的商家利用本站軟件和本站資料來和本站竟爭,不便之處請諒解,歡迎加入本站代理!以下是四種LED點陣的介紹以及相關資料:(用戶如需購買,可以放入購物車,寫好用戶信息后再提交訂單。)

       十字旋轉LED點陣套件49.99元,平面旋轉LED點陣套件49.99元, 平面旋轉LED點陣套件A52.99元;3mm多功能LED點陣4字套件199.99元; 5mm多功能LED點陣2字套件118.99元。

      以上元件包都采用最方便最好用的STC89C(LE)51單片機芯片(可直接代替AT89C51、AT89S51),無需專用編程器,但是需要用戶多少懂點電子和單片機,并且需要有單片機學習實驗開發板才能給芯片寫入程序,沒有的用戶可以購買本站的單片機!以下任何一款都可以,學單片機、產品開發,別無他求。需要歡迎大家了解:
       51編程實驗仿真學習開發板298298.00元, STC編程實驗開發板198.00元,微型STC實驗板98.00元。

      4、下面還有一件爭對非電子愛好者、完全不懂電子和單片機的朋友提供的LED點陣:
       STC超級LED點陣顯示屏275.00

      5、下面還有一款爭對電子入門者、單片機初學者的LED點陣實驗板:
        8×8點陣驅動套件含程序25.00元。






      使用方法:

      1、本軟件使用方法特簡單,可以運用鼠標完成全部過程:

      2、點鼠標可以改變色彩,雙擊左鍵啟動移動鼠標連續更改。

      3、點擊過程中,代碼已經自動生成了,想怎么用就怎么用吧。

      4、點擊軟件中的 、、 就可以將文字或者圖片自動生成代碼!

      5、點“大、小”可以改變字體和圖片的可視大小,點“上、下、左、右”可以微調文字或者圖片的起始位置!

      6、由“發送”可以將代碼發送到產品,如果發送到單片機實驗板,可以看到板的指示燈會閃亮!

      6、點色塊可以改變當前字體的顯示顏色數,后面有“紅、綠、蘭”三種顏色的開關,用于彩色點陣代碼!

      6、點“設定大小”可以改變字體或者圖片的可視大小,不同的大小,數據代碼會有一定的區別!

      6、點左邊下面文本框,可以復制代碼!注:修改屏中的數據的話會自動更新代碼為單幀代碼

      6、點“段1~段8”可以分別輸入8段短語,每個短語限256個英文數字或者128個中文字符!

      6、點“文字預覽”可以打開大的文本框,方便修改內容。

      6、點擊“保存”可以保存8段文字代碼內容和單幀的點陣代碼,當然,保存了就是為了下一次“打開”。!

      6、選擇“字體列表中的字體”,可以改變字體樣式,一般16點陣推薦用宋體!

      6、注意事項:請避免用長內容、大字體生成很大很大的數據代碼發送,這需要等很長時間才能完成,中途無法取消。〞肞HOTOSHOP軟件的朋友就知道,圖象的長寬增大,電腦速度會明顯變慢,這是因為數據量會成平方倍的增加的緣故。)

      另外,軟件中有些其它正在設計的新功能還不完美,本軟件會不斷的增加和完善功能,歡迎常來五一電子網站。

      請點擊搖搖棒、LED點陣圖形編輯代碼自動生成器,建議下載時先保存再運行。


      運行本軟件時如果出現安全提示,這是正常的,請點擊“運行”:

      說明:本站推出的可以自由更換顯示內容的STC超級LED點陣屏,售價為275元,此價格在國內外已經是低價格了,現在本站已經推出了49.99元(立體交叉)、49.99元(平面顯示)的旋轉LED點陣套件,大家現在可以自制比點陣效果更有獨特效果的點陣顯示裝置了。

      介紹:

      一字排列的LED顯示板,用手搖搖就能顯示出字符圖案來,好神奇喲!其實,您還可以不必用手搖,您可以裝在自行車輪的鋼絲幅條上,可以裝在電風扇的風葉上,您還可以專門用一個小電機帶著它轉動,您可以運用您的大腦,有的可以用一個水銀開關做同步器,有的可以用磁控開關做同步器,有的可以用電子電路感應做同步器,只要你讓LED發光管準確有序的發光和關閉,就可以做出非常美妙、好玩、有趣的制作,還可以學習到知識,還可以提高動手能力!親愛的爸爸媽媽們,為了您們的孩子的前途,一定記得給他們買幾套去玩玩喲!

      如果您想更深入的研究和制作,建議您可以購買單片機開發實驗板,298元的,198元的,98元的,本站的各種采用單片機芯片工作的電子產品,都是利用本站的開發實驗板完成的,當然,本站也還幫別人開發了很多產品。有了該板,您可以自己寫程序控制LED開關點亮。關于單片機的學習資料可以看這里/h/c51/,還可以看這里/h/c52/,當您學得更多更熟后,您也可以幫別人開發設計產品了。

      文憑是非常重要的,我們希望您們的孩子能上更好的學校,讀更多的書,因為文憑就象是一座大廈外表華麗的裝飾,美化了我們的城市和生活。但是,我們還希望您們的孩子能在業余課外訪問我們的網站,并購買一些本站的實驗制作元件包,動動手,動動腦,提高動手能力,積累實踐經驗,這是因為實際動手能力和工作能力是更重要的,一座大廈想要經過臺風雨的洗澡而不倒,并且依然華麗,在于這座大廈擁有強大的實際支撐。

      本站聲明:

      1、本站出售的散件、元件包、制作套件,需要有一定的技術和動手能力,本站只保證大多數客戶在大多數情況下都可以制作成功!

      2、本站可以保證,本站提供的技術和方案都是可行的!另外,我們可以免費幫用戶查找問題、解決問題,但這不是必須,并且相關的運費、材料費還需要用戶承擔。

      3、十二歲以下小朋友在觀、玩、用本站出售的商品時,請務必在成人陪護下進行?傊,本站只承擔用戶不能收到貨的責任,本站不承擔其它方方面面的責任。

      相關搖搖棒、LED點陣圖片:(以下圖片在于幫大家發現軟件使用靈感,不表示本站的的色彩大小會和圖片相同,本站提供的方案請留意本站詳細介紹。
