特點：

• 系統使用服務器/客戶端架構，采用以太網進行傳輸，便于管理人員遠程監控

• 電子看板帶有實時時鐘和掉電保護功能，掉電時所有現場參數、數據都能被保存和恢復，時鐘不受掉電影響

• 每天的生產記錄可自動生成Excel報表，省去手動填寫報表，極大提高管理者的工作效率

• 先進的按時段管理方法，每天可設置1~20個工作時段。在每個工作時段尾看板將實時數據保存，

便于管理者對各個時段的工作效率進行歸納、比較

• 看板帶有3個指示燈，分別指示工作正常，轉拉、暫停、休息，工作異常

• LED全部采用最先進的恒流驅動，LED在使用壽命和亮度均勻比傳統的恒壓驅動提高一個檔次

• 看板條型屏內容可在管理管理軟件中實時更新，還可以根據生產狀態自動切換不同的信息顯示

• 在工作時段期間可以暫停、轉拉，管理軟件重發生產計劃，轉拉時的數據將被保存

• 管理軟件可實時獲取整個網絡各個看板數據，監控各條流水線的工作狀態，及時發現問題

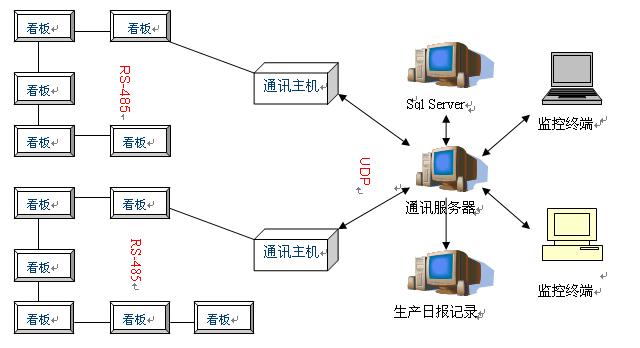

　　 系統組網： 　

系統分為RS485網絡和以太網網絡。

1. RS485網絡：看板之間，看板與通訊主機之間

2. 以太網網絡： 通訊主機、服務器和客戶端之間

　

　

　

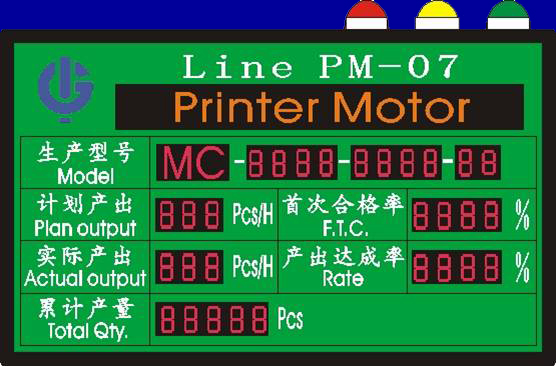

參考照片（可根據實際需求定制）：

紅綠雙色條型屏： 采用Φ3.75的紅綠LED模塊，可顯示9個16× 16點陣漢字(或18個字母)，可以從上向下、從下向上、從左向右、

從右向左等方式顯示 。每種工作狀態（工作、休息、轉拉）可顯示10條信息（由PC機隨時設定），每條信息最多為

27個漢字或54個字符，也可為漢字與字符的組合，顯示內容根據工作狀態自動切換。

紅單色條型屏：

采用Φ5的紅色LED模塊，可顯示2個8*8的字母，用于生產型號的顯示

紅1.8英寸數碼管：

實時顯示生產型號、累計產量、計劃產出、實際產出、產出達成率和首次合格率

指示燈：

分為綠、黃、紅三個指示燈。綠色表示正常生產，黃色 表示暫天或轉拉，紅色表示生產異常（產出達成率

或首次合格率低于某個值，可由軟件設定）

　

對外接口：

1）RS485通信口

2）產品累計輸入（可接多個輸入端口，保證輸入間隔在100ms以上）

3）不良品輸入（可接多個輸入端口，保證輸入間隔在100ms以上）

4）暫停按鈕輸入

5）轉拉按鈕輸入

　

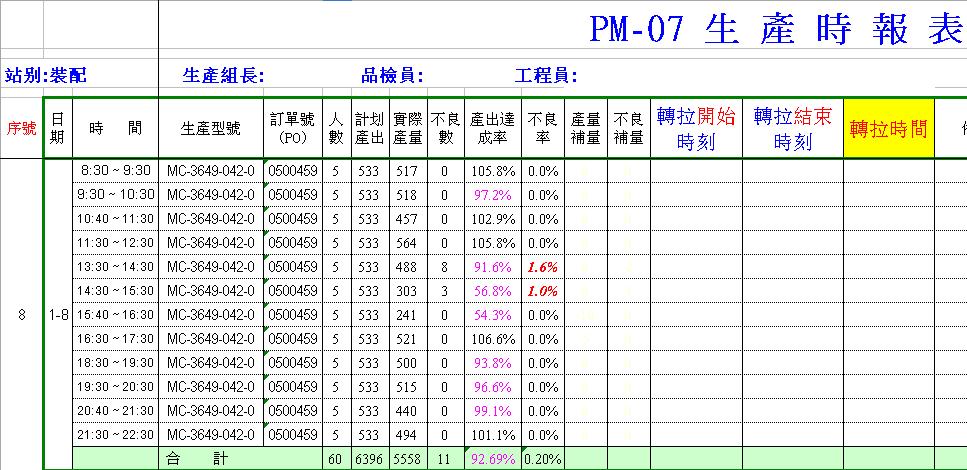

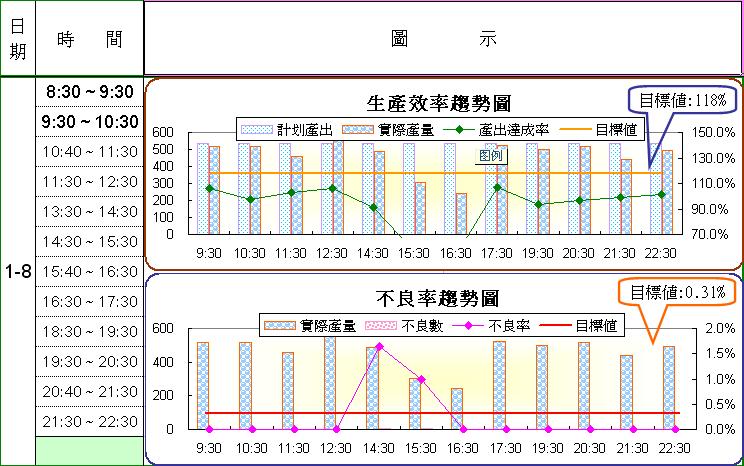

自動生成的報表示例：

　

　

　

技術指標：

工作電壓：AC 110～250V 50HZ

平均功耗：< 20W

工作溫度：-10℃～70℃

LED壽命：10萬小時
