我家在一個風光秀麗的小山村,門前的小河清澈見底,一般的地方人都能趟過去。小時候,特別愛捕魚。那時河里總能看見魚兒三五成群的游弋。到了暑假我和弟就拿著釣竿,提著水桶下河了,可惜釣魚魚兒上來的太慢了,心里就想著,要是魚兒任我捕撈,好快樂哦。。。河水半干涸的時候,我們下河摸魚,用筐子撈魚,幾乎每天都可以喝到鮮美的魚湯。到了后來電魚機出現了,看見那些電魚的每次都可以電十幾斤(我們那里魚兒不大,十幾斤已經很多了),就夢想著自己能有一臺電魚機多好!可惜那時家里窮,電魚機又是一般人買不起的玩意。后來我想用老式的手搖電話機電魚,搖得飛快的時候可能有100多伏帶一個220V15W的燈泡還有一點紅,一下河根本搖不動,更不用說電魚了。上高中后,我的物理老師會做電魚機,于是我們幾個愛好電子的就買了元件請他教我們做。

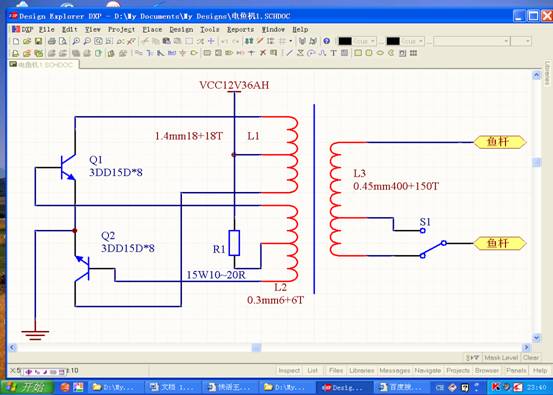

電路是老式晶體管的,后級不用電容放電,變壓器直接輸出,功率不大,空載600V用100W的燈泡作負載有250V,200W有150V左右,電魚范圍淺水1米左右,當時我們已經很滿意,畢竟可以電魚了。下面是原理圖,很簡單,適合初學電子者制作,變壓器用舌寬25mm或28mm的硅鋼片,疊厚15mm左右,注意層間絕緣。 大功率管3DD15D用螺絲上在100*200mm的兩片散熱器上,散熱器可用做門窗的鋁合金方管據開。R1用15W水泥電阻,起振后帶上100W燈泡負載,調節R1使燈泡最亮發白光,比接照明220V還亮,這樣在淺水中電魚就沒問題了,做的好的話可使200W燈泡發白光。如果不起振只需將L2的兩端抽頭對調。不知是電路問題還是自己水平問題,這個電路功率最大我只做到了200W......

后來,我用配電用的電流互感器做鐵芯.環形的鐵芯,硅鋼片質量不錯.內經3.8cm外徑6cm,厚約2cm,初級用1.5mm線繞30+30,次級0.5線1000匝,效率比起E形鐵芯高了許多.
再后來用兩個彩電高壓包的鐵氧體并聯,組成口子形,線圈分別繞在兩個柱子上,初級1.5,14+14圈,次級480圈.用15D的管子半邊12個,這個功率做到了300W.帶200W+100W220V燈泡還有200V.效率有75%左右.我用12V32AH的電瓶下河電魚,間歇工作(電魚機都是間歇工作的)一天電七八個小時,可以電兩天沖一次電.不過我們那里是淡水,水質較好,水也不深.我的機子個人背著很輕松,一個人可以電一天.
低頻機變壓器繞多繞少我都試過.不過沒有用截面更大的鐵芯試過,鐵芯截面越大變壓器的功率就越大.要想做到更大功率就必須加大鐵芯截面和管子數量.
低頻機包括白金機和晶體管機. 低頻機由于工作在低頻幾十至幾千HZ,所以變壓器的用銅量較多,鐵芯體積較大.白金機由于它的鐵芯沒有構成閉合回路,漏感很大, 所以它的功耗很大.效率很低.只有20-40%,不會超過50%.它的用銅量最大,初級用線粗,匝數為40-120匝,次級為初級的25-35倍即1000-3500匝,匝數較多時效率較高.做這種機子只適合初學者試驗,沒什么意義.我曾做過一臺150W的白金機,下水兩個小時就將40AH電瓶的電耗盡.而同功率的晶體管則下水了15小時.晶體管機的效率較高,一般50%-75%.性能穩定是晶體管機的最大優點.一般試機時燒幾個管子后,工作幾年都不會出問題.

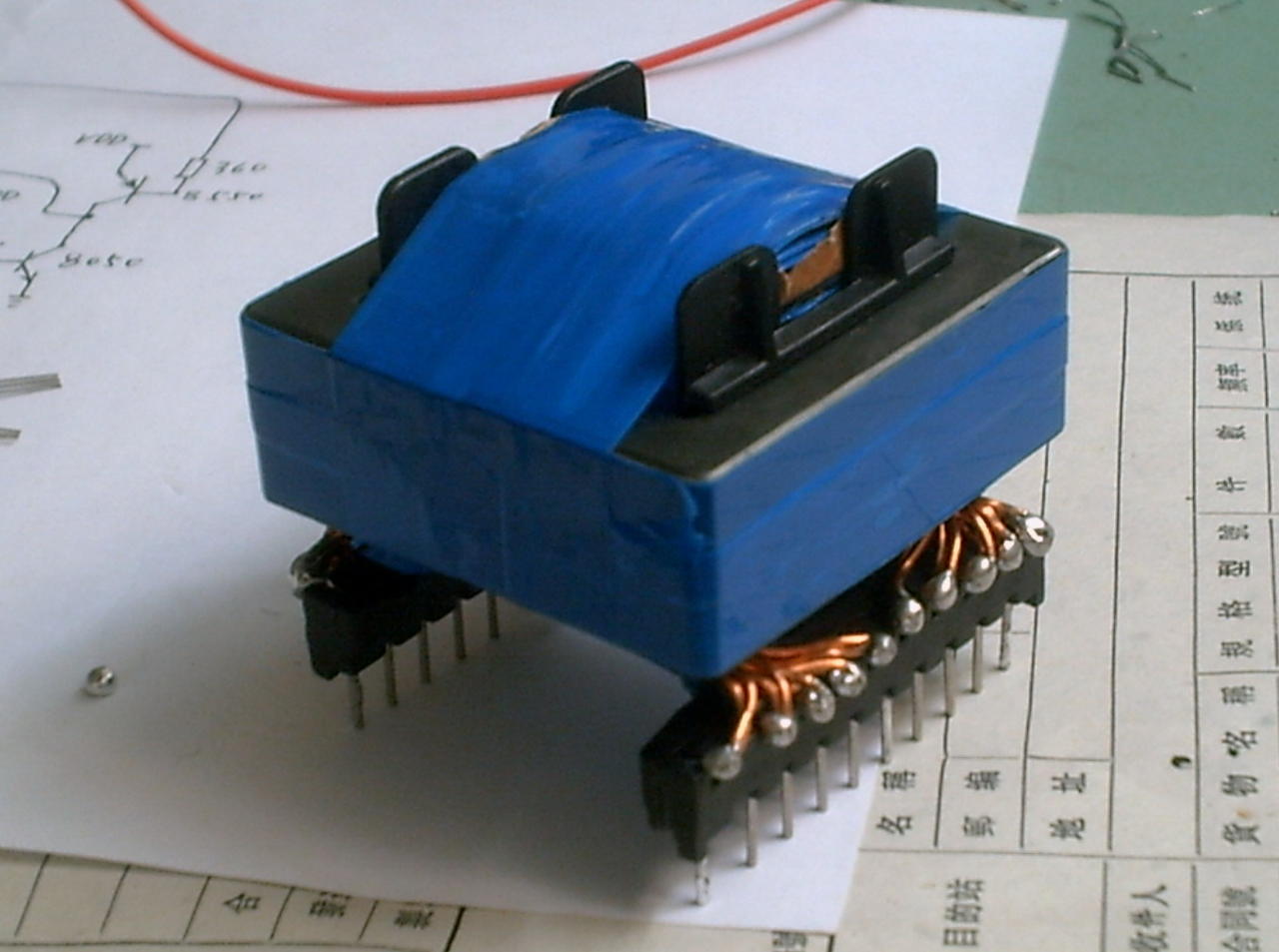

高頻機一般工作頻率在10KHz-200KHz.它的變壓器體積較小,用銅量最少.一般初級2-3匝,次級40-100匝.它的效率高,可達80-90%.由于匝數少,它的線損就小,很容易將功率做大.我曾用兩個21寸的彩電開關電源變壓器磁芯合并后輕輕松松就將前級功率做到了400W,前級帶4個100W燈泡還有230V.現在我正在做一個1000W的高頻機,變壓器已經做好了.EE55的磁芯,初級1.0的線10根并繞,2匝+2匝,次級0.75的線2根并繞,40+30匝.
控制板用SG3525+LM324+NE555+
(未完待續)
(請先看我的第二篇文章,電魚機原理與制作,那里面有幾張電路圖,高頻機的)

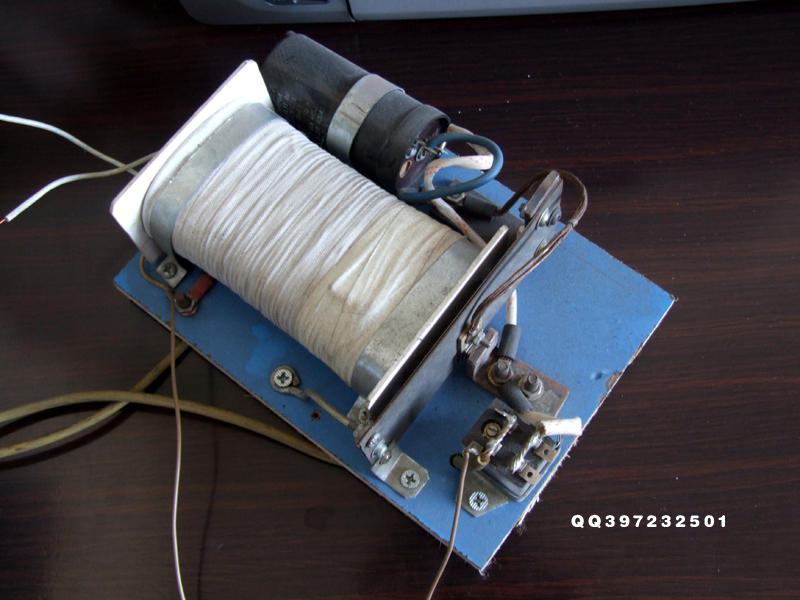

白金機圖片
作者:快活王2008
更多詳細信息,電魚機的工作原理,各種電路圖請看我的空間 ,雙擊<<電魚機原理與制作(原創)及電路圖>>
剛設計好的保護功能齊全的1000W電魚機原理圖,時間緊還沒成機,部分元件也欠缺。請高手指點。
此機具有輸出短路保護,輸出電壓超高保護(防止擊穿燒壞后級功率器件),散熱器熱風扇自動啟動,散熱器冷風扇自動停,MOS管溫度超高自動停止輸出保護,電池電量低欠電壓報警。本來想在前級加防反接措施,但是沒有買到合適的保險絲或繼電器。不知那位高手有沒有除保險絲和繼電器之外的可靠的防反接方法,我想請教請教!謝謝!

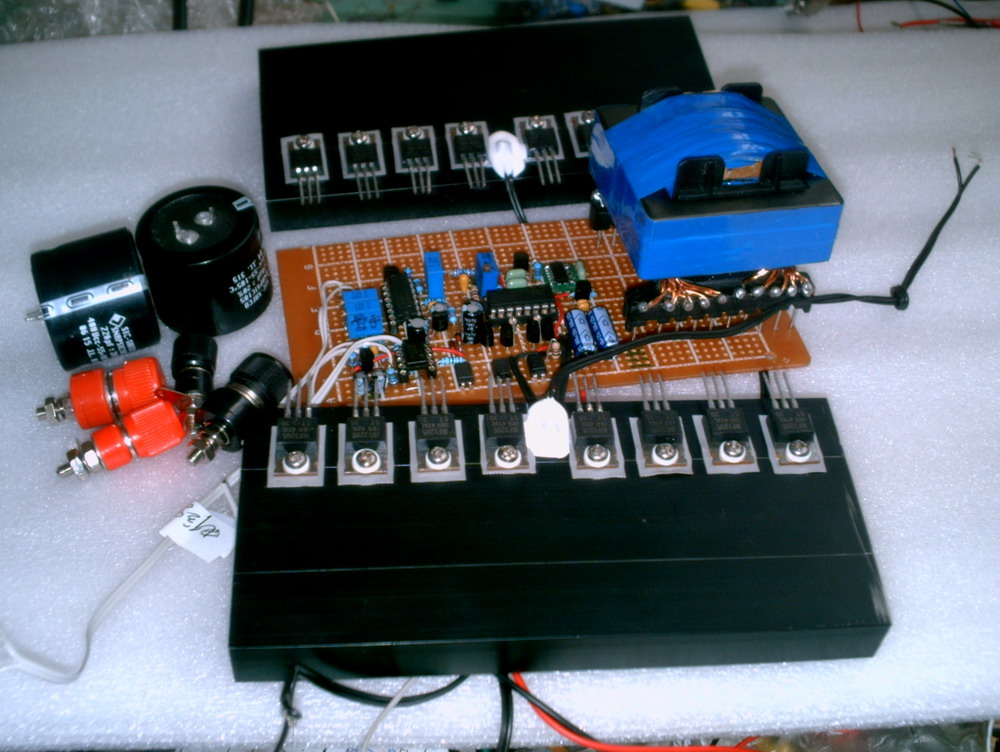

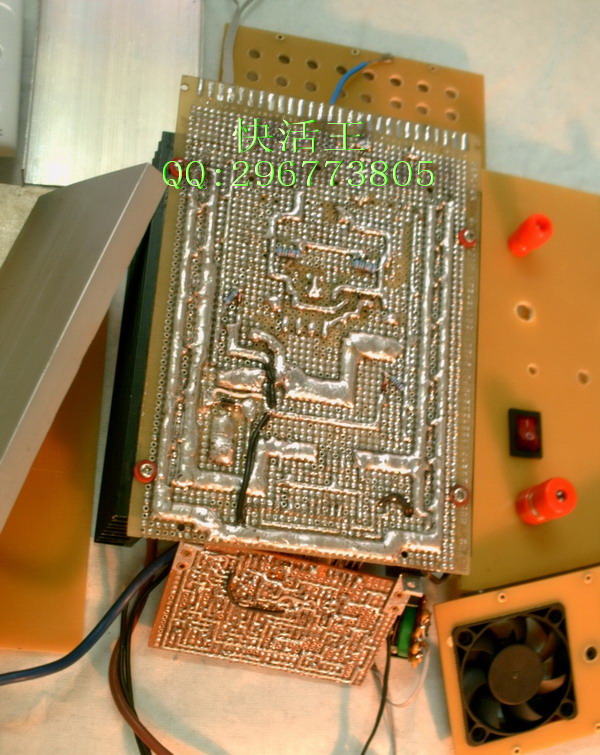

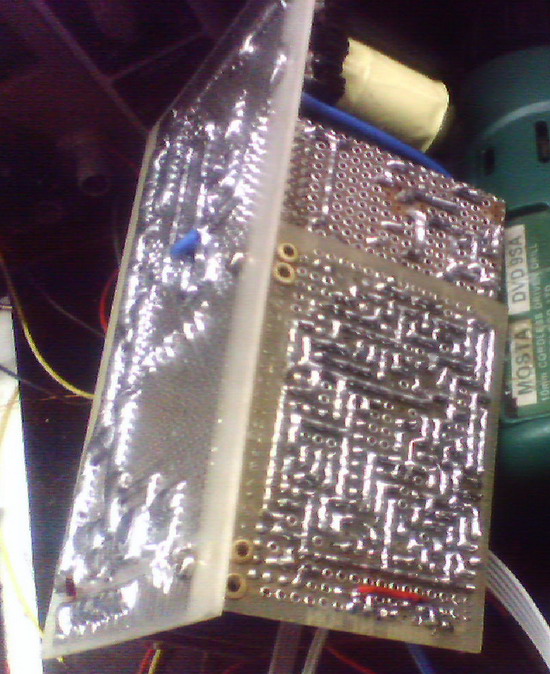

下面時我的手工制作,等成機后我會再傳上來。

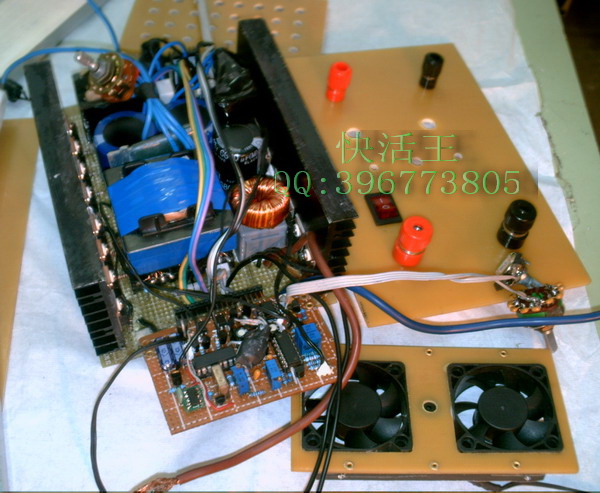

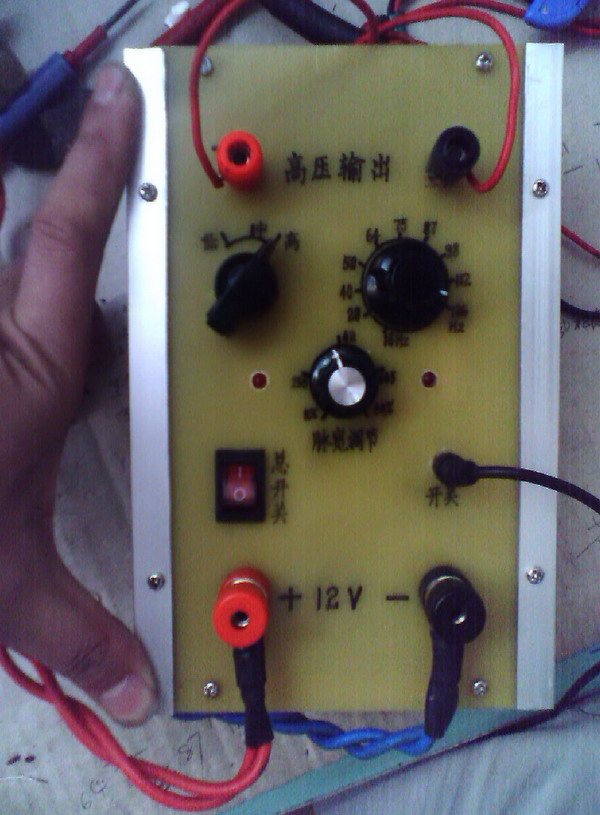

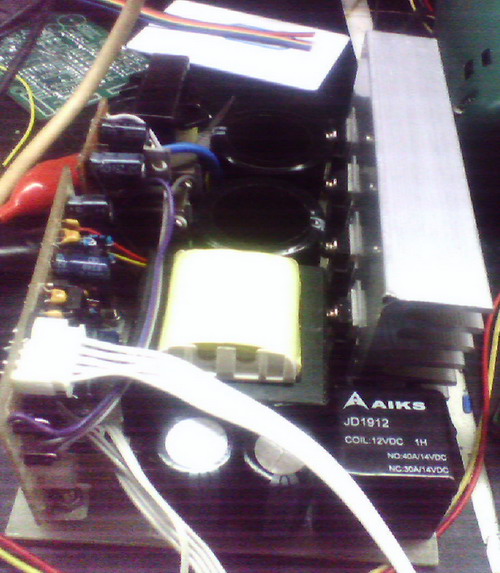

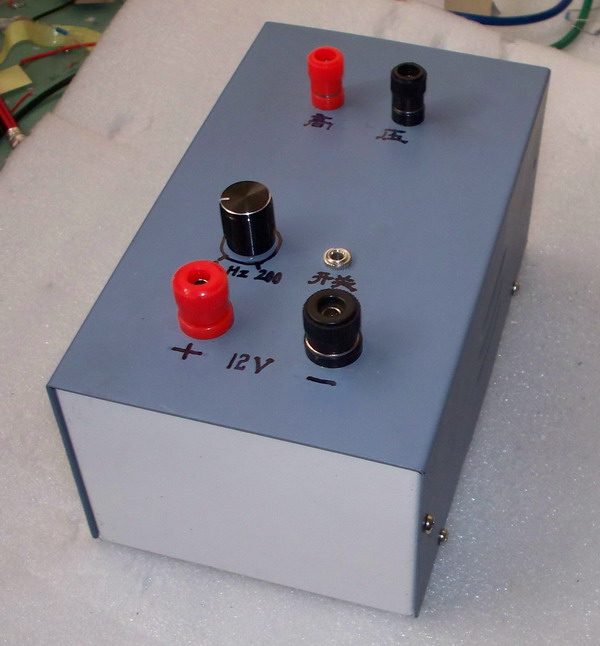

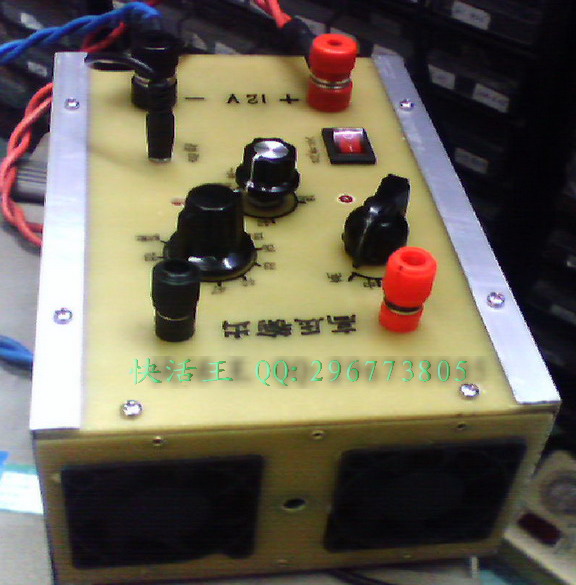

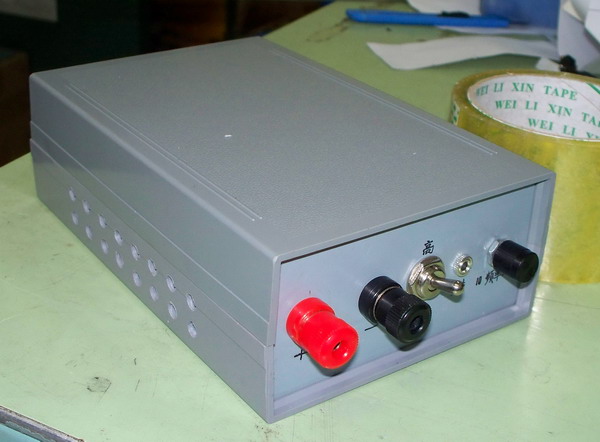

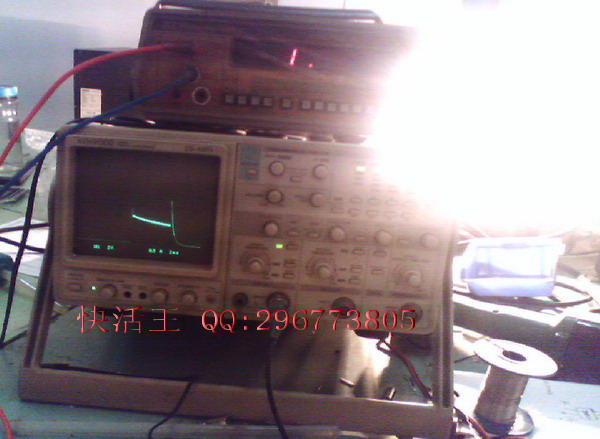

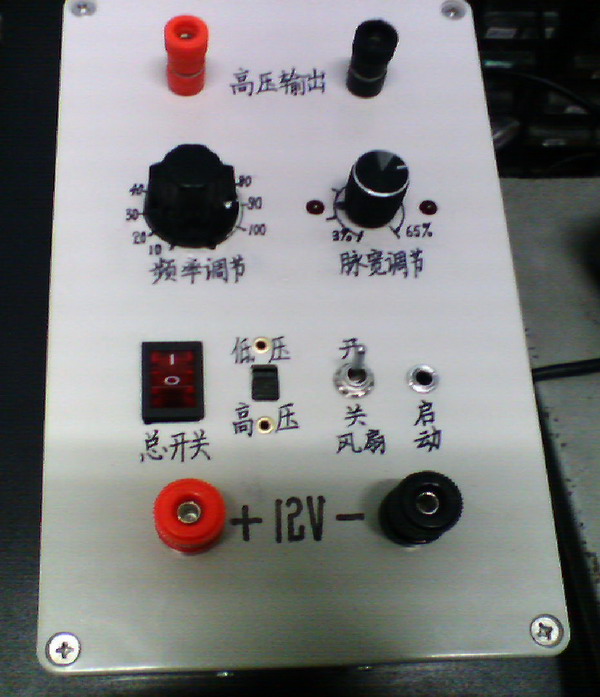

感謝大家支持,我的機子已做好,發個圖片大家看看,
QQ群:電魚機論壇,45435753,上限200人。電魚機超級論壇47129977上限500人,歡迎大家加入交流!

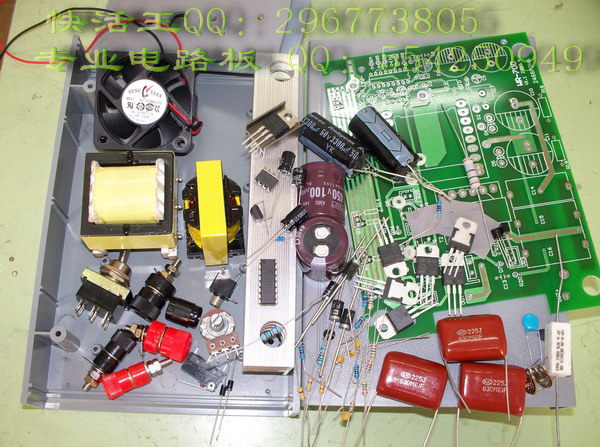

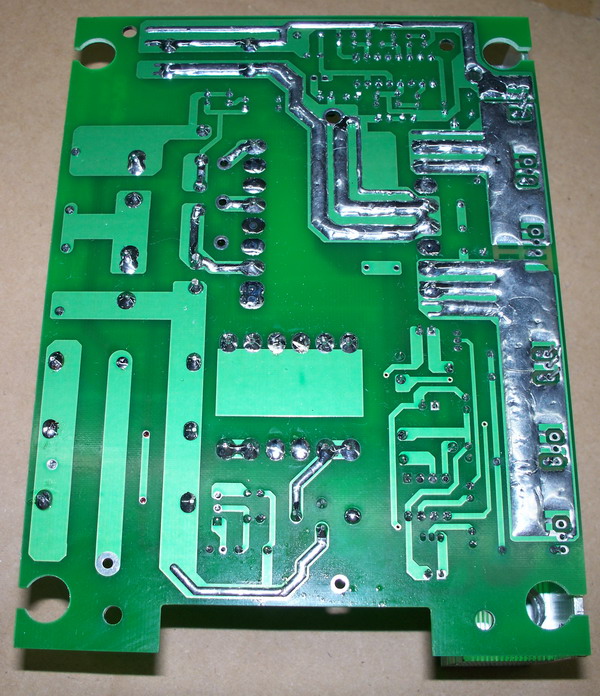

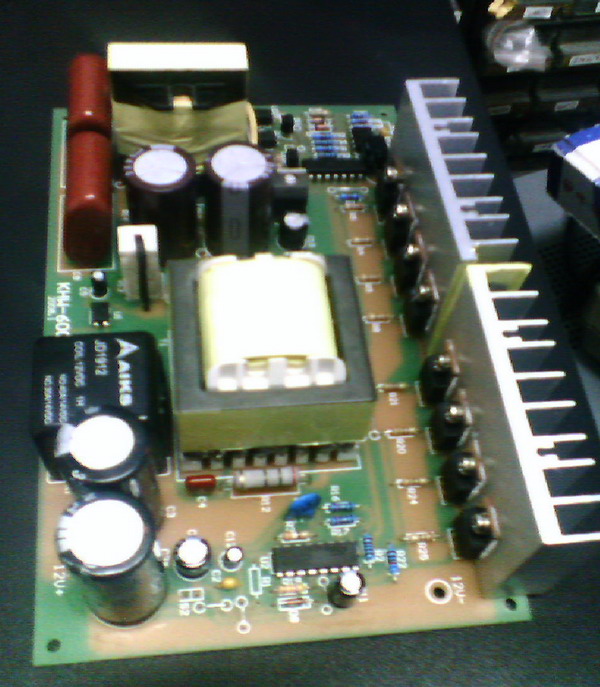

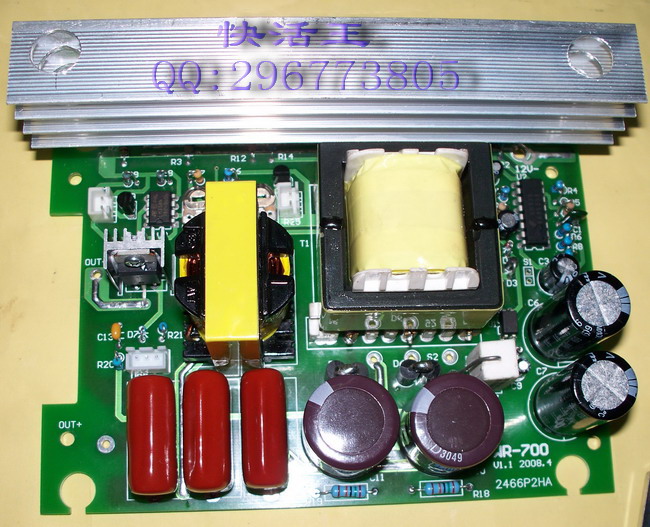

下面是我剛設計的600W高頻機,雙面玻纖板。

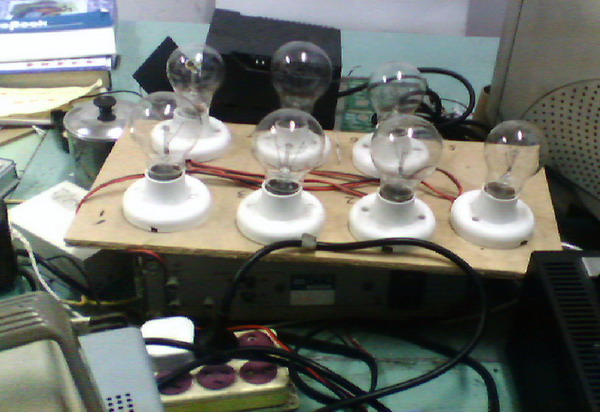

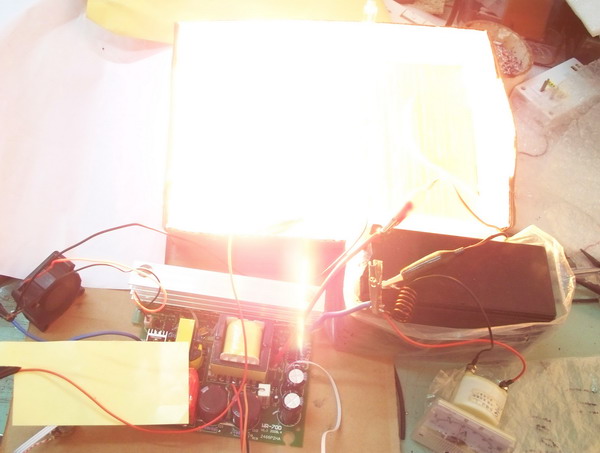

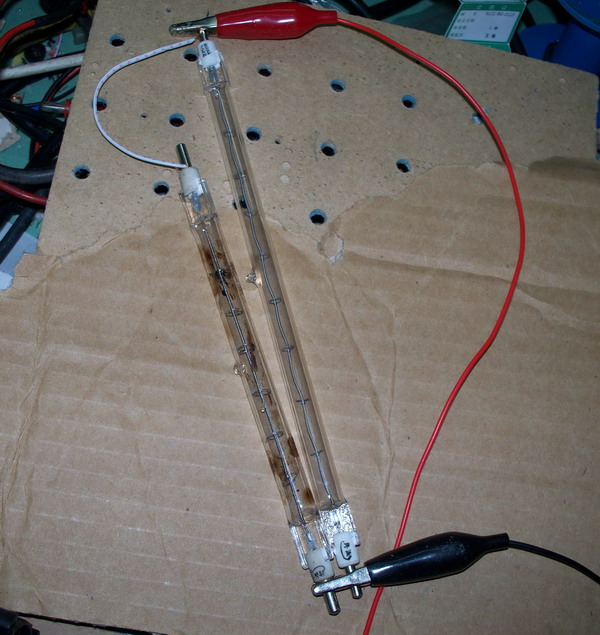

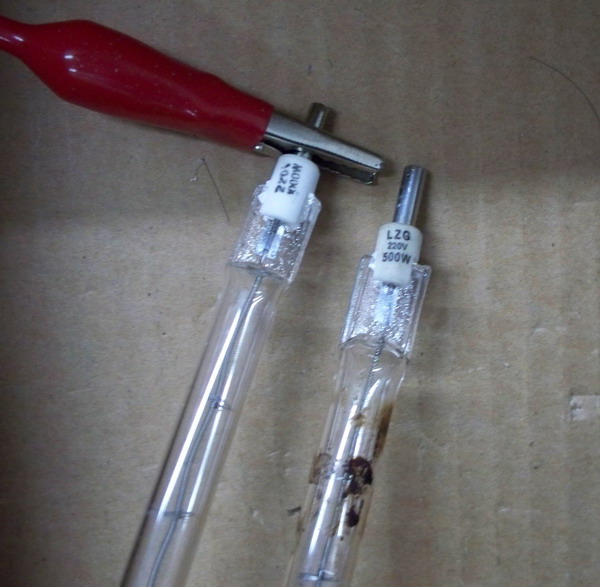

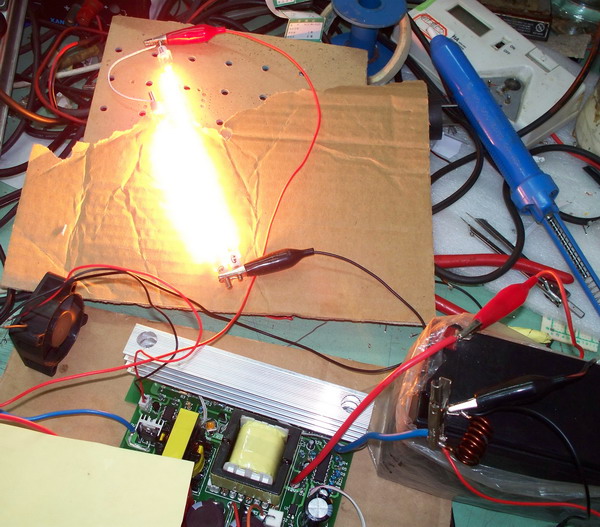

600W機子帶1500W效果

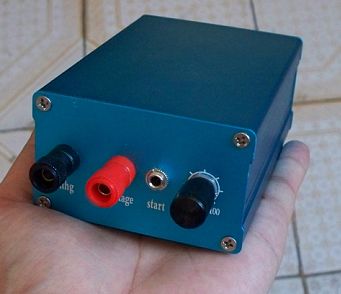

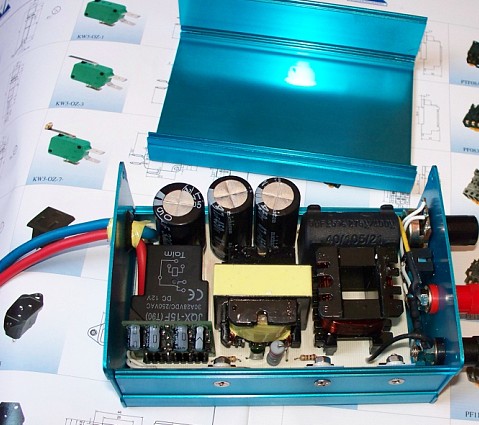

最新作品,200W小機子:藍色鋁合金外殼,內部精密貼片模塊控制,強力尖峰脈沖輸出,高效率,超省電,超輕超小體積,配用10-32AH電瓶,特適合單人娛樂電小溪。過流保護,短路保護,隨意短路沒事。電池接反保護。
