本套件必須使用羅口插座，收到的實物只有上面右邊的燈杯，如果您需要購買左邊卡口，請不要將本商品放入購物車，如果已經放入了，請在購物車修改數量為0并保存修改。

想省錢，就用LED照明；想好玩，就用LED照明；想新潮，就用LED照明；還想學技術和提高自己的動手能力，那就立即自己組裝、制作并享用LED照明！

1只1年可以省10元的電費，10年就可以省100元的電費！2只省錢加倍，買得越多，用得越多，省的就越多！為什么不立即購本套件回去組裝并加以應用呢？

電表不轉不是我們的錯，24小時連續工作一個月都不需要1度電也不是我們的錯！經過測試，本長壽命LED節能燈耗電量不足以讓2(4)A或者更大安培的電度表轉動，即使是長年累月的工作，一度電費也不要。

本世紀最大的進步很有可能就是照明技術的突破和進步，社會的發展使得人類已經離不開照明，可是用于照明消耗的電能已經成為電能的主要消耗之一，想省電，就要從照明開始。

另外，燈具的壽命也有了很大的提高，愛迪生最初發明的白熾燈泡壽命只有幾十個小時，現在的日光燈管和白熾燈的平均壽命也才幾千小時，這相當于，如果用戶每天打開燈具10小時，那么一年內更換燈具的可能性為90%，而LED的使用壽命在幾萬小時以上，這意味著，既使每天使用20小時，也很有可能10年時間不需要更換燈泡。由于LED發熱量極少，效率高，相關配件的壽命也會有增長，由于時間太長，無法用時間實踐來證明，但是LED已經是公認的壽命最長的照明產品！

當然，LED的不足之處在于成本太高，暫時還無法普及到普通家庭，現在僅僅只在少數大公司、大酒店、大廣場采用LED照明。那些全部更換成LED照明的費用一次投入就是數萬元甚至數十萬元，當然，他們可能會在一年內或者兩年內就會收回投資。為什么呢？因為他們一個月的照明電費就有10萬元，換為LED照明后，他們的電費一般會降低一半以上，不收回投資才怪呢！深圳已經有這樣的照明服務公司，他們免費幫公司、工廠等單位更換LED燈具，承包照明電費運營管理，這些公司的老板都開小車的（有錢唄）。

經過本站試驗，使用本燈距離5米遠時就可以看清書上的4號大小的字，作為小夜燈、走道燈、指示燈、信號燈是完全夠用的，15W的白熾燈的亮度也強不了多少；當使用兩只或者三只本燈在5米遠時都可以清清楚楚的讀書看報；當使用5只本燈時，已經明顯感覺比15W的白熾燈亮度要亮得多，由于LED光色接近自然白光，效果差不多已經接近40W的白熾燈泡了，這樣看來，有些LED的廣告上說明省電百分之七十，還是有一定道理的。如果大家是用作臺燈，一只1W的LED燈就完全足夠了，因為臺燈的使用距離才0.5米遠，一個發光二極管照明都看得見，而本1W的LED燈中有19個高亮的草帽發白光二極管照明。請注意：市面上有些白光LED燈不是采用的草帽燈，在LED自己的聚光作用下，射程會更遠，那種燈不適合家用照明，那是用來商場照射商品展示用的，那種燈比草帽燈要便宜，本站的LED草帽燈0.5元一只，一分錢一分貨。

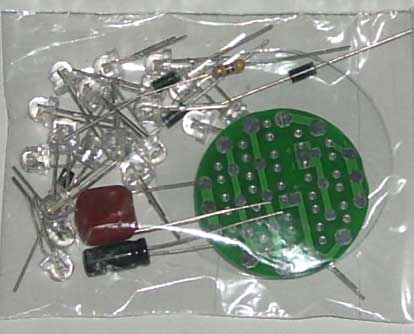

套件說明，羅口的電鍍玻璃反光燈杯1只、圓型透明的平面封口玻璃1塊、0.8mm高精度雙面電路板1塊、高亮白光草帽燈19只、400V224高壓金屬膜限流電容1只、1N4007整流二極管4只、4.7M高壓泄流電阻1只、63V10UF消閃爍用濾波電容1只。

制作裝配時需要電烙鐵、萬用表、尖嘴鉗、剪鉗、熱熔膠槍（膠）等工具消耗品請自備。市面上相同功能和特性的LED燈售價高達18元以上，更有高達百元以上的LED燈，現在大家自己動手，只需要十多元就可以立即享用這世界上最新的環保省電LED照明技術！學校組織批量購買，每50套贈送一套備品，免費提供部分元件備品！

電路原理圖：工作原理非常簡單，通過電容限流了發光二極管的工作電流小于25MA，加上C2吸收了開關燈的沖擊電流，有效的確保了發光二極管的使用壽命。采用電容降壓，不消耗電能，不發熱，效果好。（發光二極管的工作電流由C1的容量決定，如圖最大不能超過474，如果發光二極管的工作電流超過了50MA，估計發光二極管的壽命會大大縮短！如果覺采用224亮度已經太亮，可以換容量為104的電容，這樣LED的工作壽命會超過幾萬小時。）

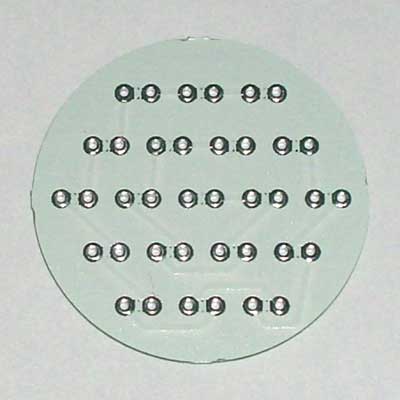

打開電路板，發光二極管全部按一個方向安裝，六角型，好看實用。

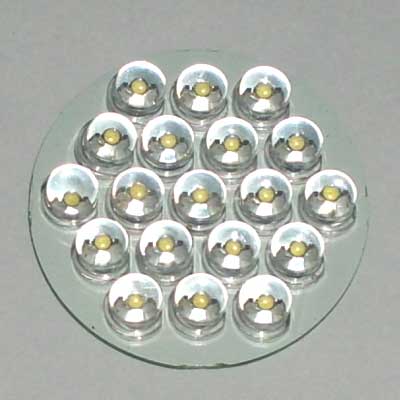

裝好燈的效果，注意，極性要裝對，橫成行，斜成線，布局美觀。安裝時請注意焊接溫度不要過高，焊接時間不要太長，發光二極管是很容燙壞的。焊好固定后，就不要東搖西搬發光二極管了，如果發現沒有裝正，應用電烙鐵將引腳焊錫熔化后再校正位置，還是一句話，注意控制溫度，如果裝好后有LED不再發光或者發光不均勻的情況，肯定是焊接過程中導致的損壞。

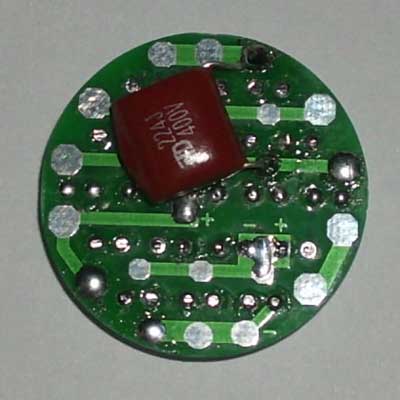

LED剪腳請貼緊板剪腳，只管貼緊線路板剪腳，因為是雙面板，整個銅孔都能導電！先裝大電容，注意在板內2-3mm，要保證能放進燈杯。

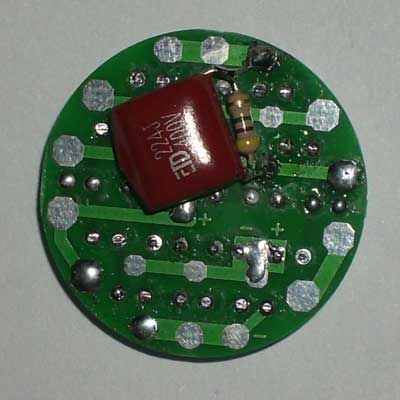

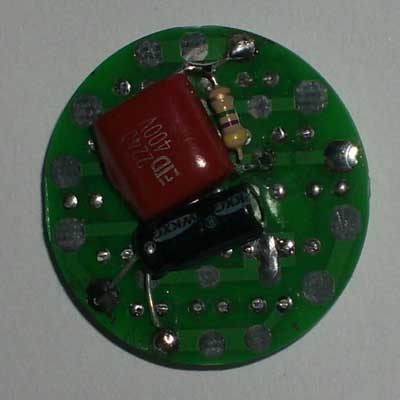

再裝高壓電容224的泄流電阻4.7M，該電阻可以裝也可以不裝，主要是為了給電容放電，防止電人。

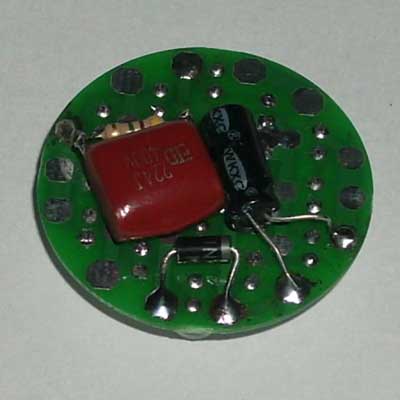

再裝63V10UF的濾波電容，注意，電容腳要先折彎加工。
電容如圖折彎加工，保證與其它電路遠離，有條件者可以在引腳上套絕緣管。


再裝到正極的整流二極管，裝低點，占少一點位置。

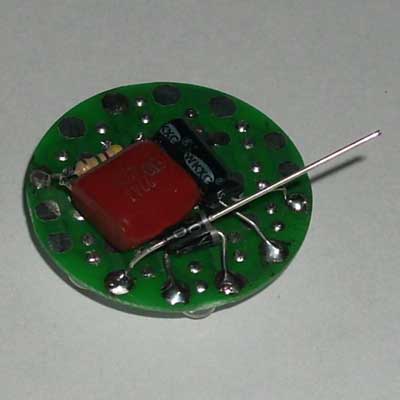

再裝另一只到正極的整流二極管，裝在下面的管上面，先裝一邊。

再焊另一邊，保證留有各電路節點之間的安全距離。

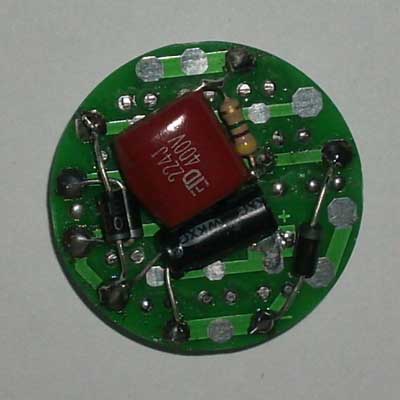

如圖，查看各節點安全距離，如果安全距離太近，請引腳套絕緣管。

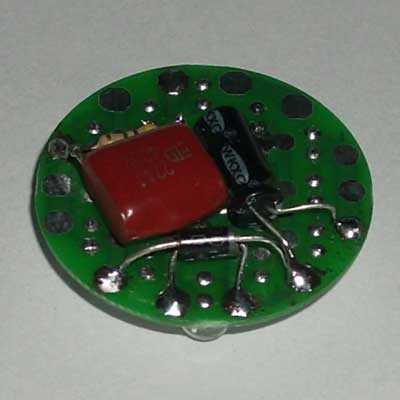

再裝橋式整流器的負極臂的二極管之一靠外邊。
再裝橋式整流器的負極臂的二極管之一靠里邊，這里引腳很長都沒有裝套管，因為二極管互相卡住，引腳即使受到外部機械沖擊也不會連在一起，再說兩個二極管的負極是相同的電節點，即使短路也是允許的。

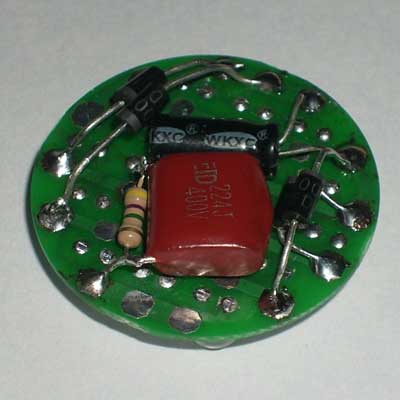

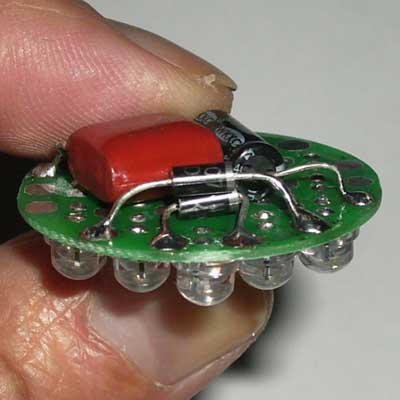

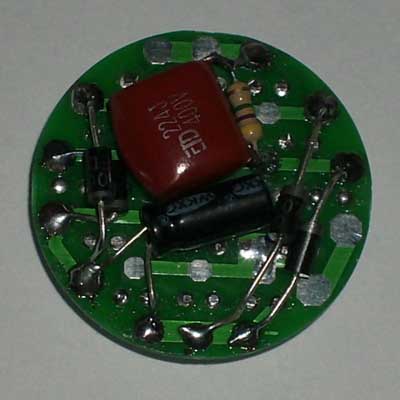

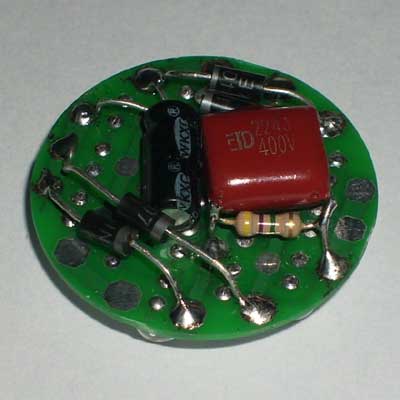

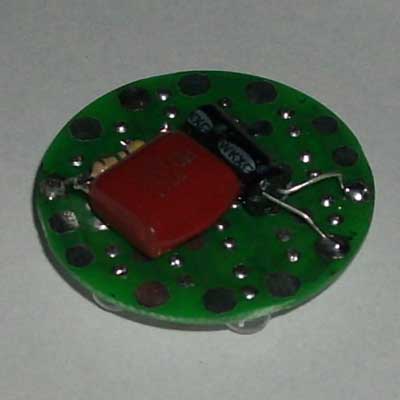

這是裝好的樣子，請四面再檢查。
檢查檢查再檢查，多檢查多思考不是犯罪，這是允許并且提倡的。

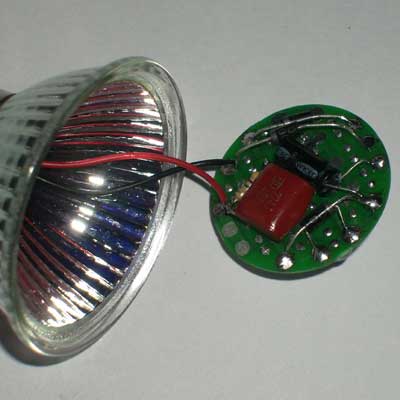

最后，如圖所示放電路板到燈杯，將兩根線如圖焊好，這是唯一的焊線方法，下面的圖是檢查，是無法焊接的。
板放在處面是無法焊線上去的，能焊上去的話也是線頭的伸展方向不對，電路板將無法在燈杯中放落實。

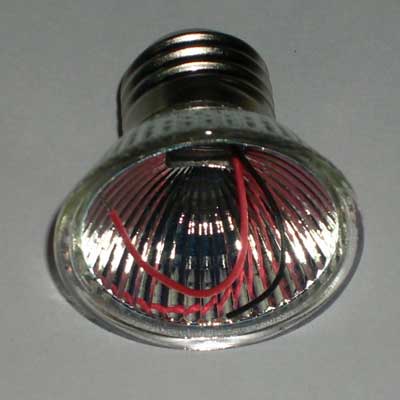

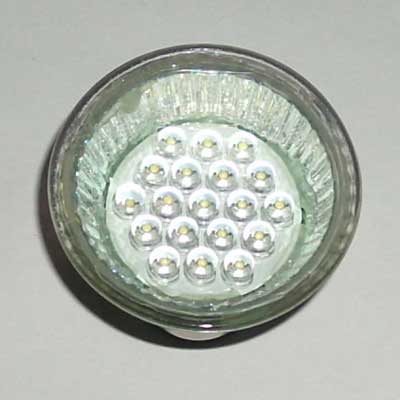

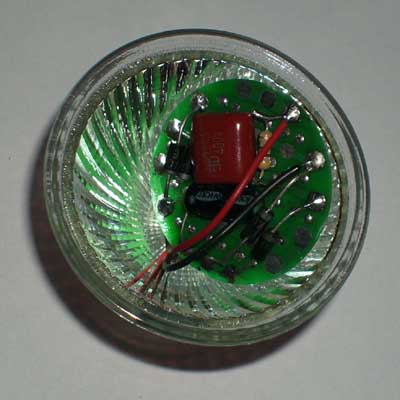

最后，將燈板放入燈杯，打上膠，封口還有一個圓平面玻璃也用膠封好，這樣，外面更加無法接觸到內部線路，確保安全用電！請注意：在打膠封裝之前，請務必先試驗OK后再封裝！
備注：在燈打開或者關燈后，由于電容余電，會較慢熄滅，這是正�，F象；另外由于發光二極管在關電后弱電流工作時處于非穩定狀態，可能各發光二極管發光不均勻或者亮度不均勻是正�，F象。

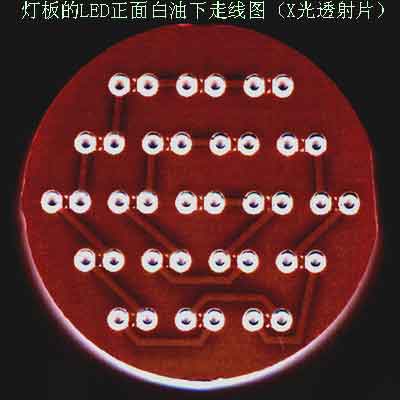

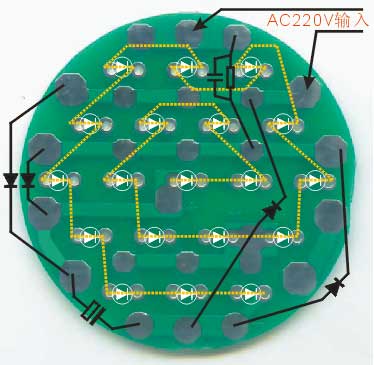

黃色線表示白油下面的走線，請參照上面的X光圖（和黃色線互為鏡象）。
