“畫面要清晰，屏幕要大”這似乎已經成了追逐高清大屏幕的時代背景下許多用戶的組建影院時的標準。大畫面顯示設備不斷受到用戶朋友們的追捧。如等離子電視，液晶電視，甚至投影機等大屏顯示工具已經在倍受關注。通常屏幕大和銀子的成正比，因此許多朋友都苦于身上囊中羞澀愿望一直無法實現的大屏夢。經濟能力有限，但怎么樣才能獲得大畫面呢，我們的許多發燒友就自己DIY投影機，自己DIY投影機的預算只要購買投影機的四分之一的價格，當然要實現DIY投影機需要一定對投影機DIY的功底。

　　今天，我們來向大家介紹一位DIY技術功底深厚的朋友，是怎么來自己組裝大屏幕投影機的。他是到一個專門銷售投影機零部件的器材店，打包購買DIY投影機所需要的元件。然后自己一步親手制作了一臺投影機。

郵寄回來的投影機零部件

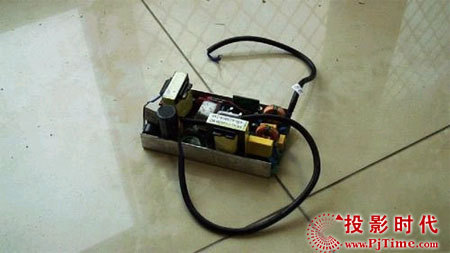

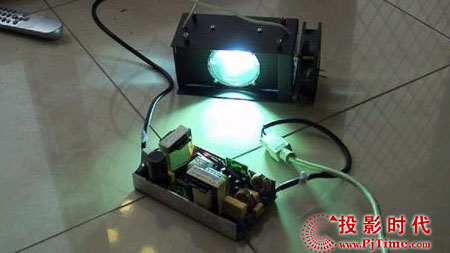

220V 的(鎮流器)，控制燈泡模組


150W/9600K 超高亮度燈泡

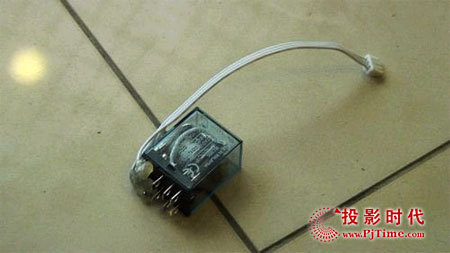

控制周邊風扇的繼電器

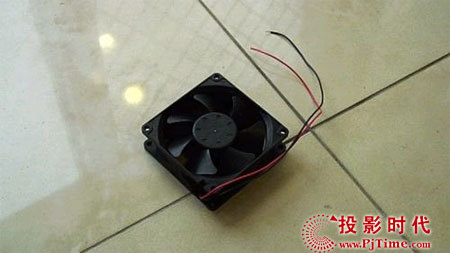

散熱風扇

                             　                                 上文簡單介紹了DIY投影機需要的一些工具及材料，下面就來重點介紹一下投影機的核心部件，看之前要有心理準備，因為這些部件并沒有想象中的那么精密。

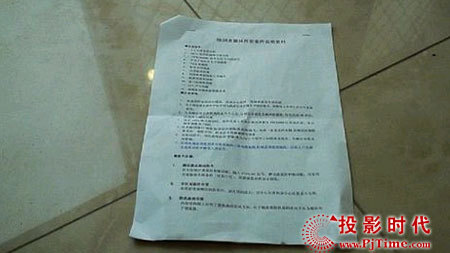

組裝投影機的說明書

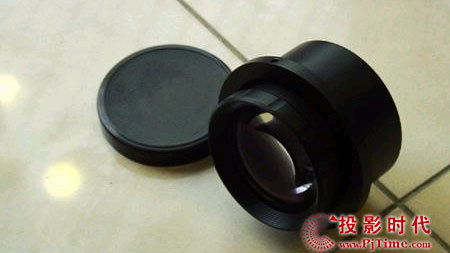

投影專用鏡頭

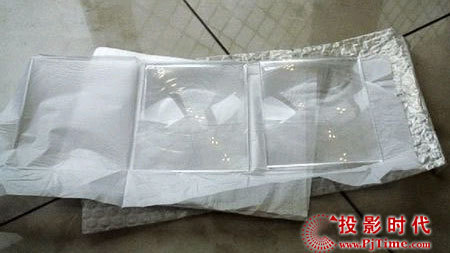

放大透鏡兩片

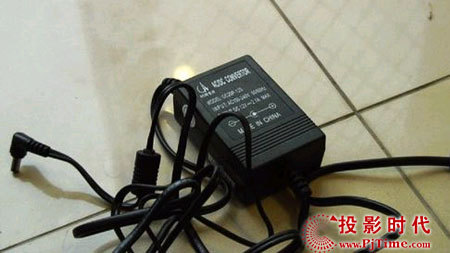

12V電源供應器

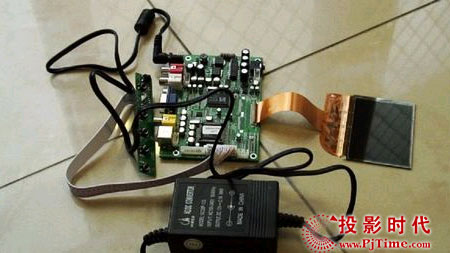

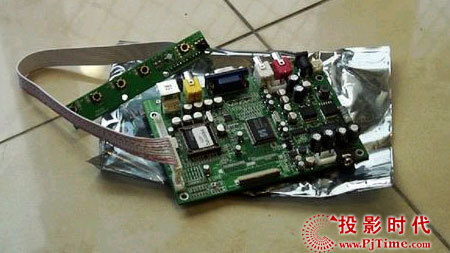

MCU 程序控制數字驅動板


3.5英寸 640X480 的液晶屏幕

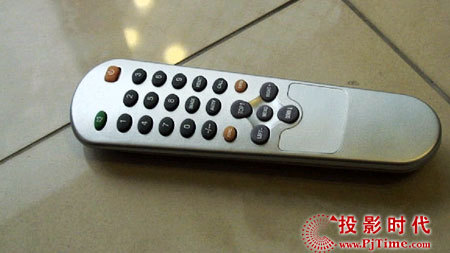

全功能搖控器

　投影機的零部件全都確認無誤之后，那下面就動手DIY吧，注意我們在組裝的過程中，有兩項一定要先做，確認產品是否有故障。

    液晶顯示幕是否確定可運作，可以先接訊號源，檢查

燈泡是否能正常運作

　　開始組裝

    因為3.5寸的液晶板和放大透鏡不一樣大，所以先將液晶板用透明膠帶，黏在和放大透鏡一樣大的壓克力上，并將液晶面板外的四周用黑布貼起來，若不貼起來，會連排線的形狀一起投射出去。

原廠提供之組裝圖


放大透鏡

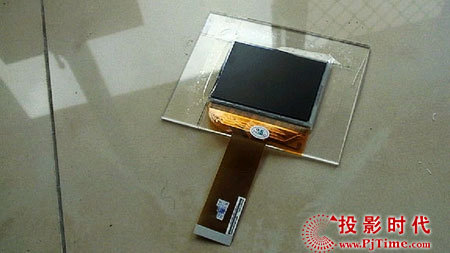

將液晶板粘貼在壓克力上

文件夾


切成和放大透鏡一樣的高度，共6條


切成和放大透鏡一樣的高度，共6條

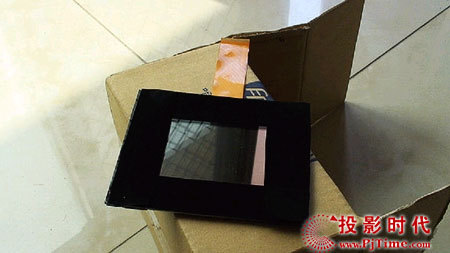

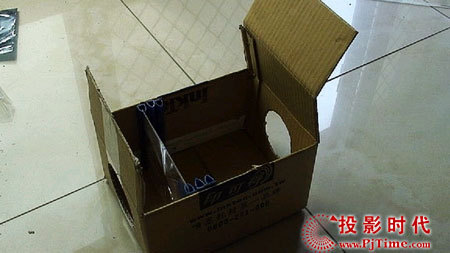

將文件夾放入紙箱，挖洞。要注意的是放大透鏡放在液晶板的前后，有螺紋的面要相對，另外要注意的是因為投射出去的影像會上下左右顛倒，所以有保護膜的液晶面要向著光源，排線則要朝上。

檢查光軸是否在正中央

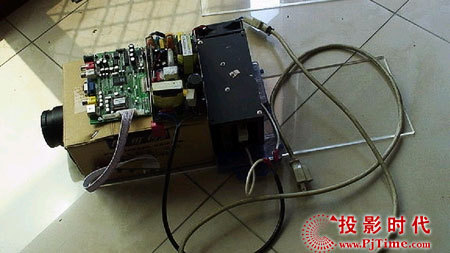

將驅動板裝上去，將外接光源裝在后面

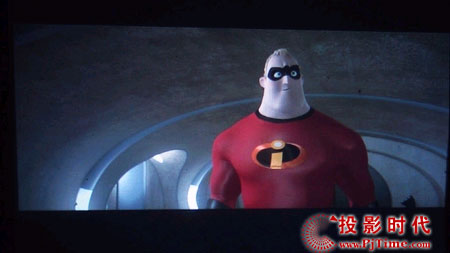

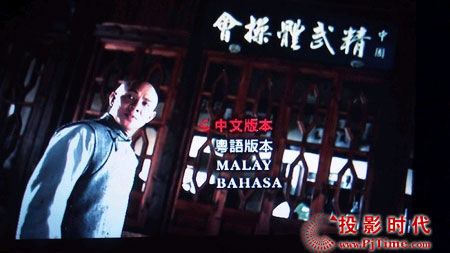

　自制投影機大功告成，下面就來看效果啦 開始測試，畫面60英寸用相機的夜景模式拍攝(拍出來的畫面比實際的畫面亮一點) 。

從這張圖片上來看，還不錯


畫面二

能看出來這是不到2000元的投影機嗎？

　　因為是單版式的，所以每個點都會看到RGB三種顏色（跟直視型顯示器一樣），此次DIY的投影是采用的3.5英寸640 X 480的顯示板,最高也到640 X 480，雖然接電腦 XGA的分辨率的畫面是會出來，不過字會變糊。另外采用這塊顯示有菜單可以選擇,也可用遙控器選擇，有VGA端子，S端子，VIDEO復合端子，在非VGA的模式下，還可調整顏色及色相及銳利度。

　　以下是VGA 模式的菜單內容：

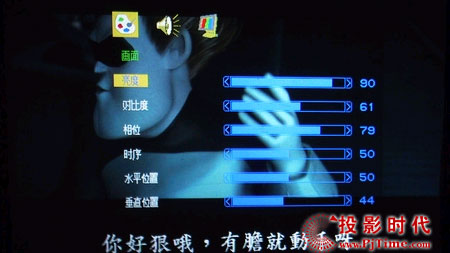

VGA 模式的菜單

　　DIY投影機心得：

　　其實每一個場地及拍攝的標準都不一樣，我是在全黑的環境下用夜景模式拍攝50英寸~60英寸，使用水泥平光白墻壁，實際看的畫面會比較暗一點，自己做投影機的好處，就是價格便宜，但做出來就是非常清楚，以這套3.5英寸的套件，定價為人民幣1750元(不含運費)。

　　不過不建議買3.5英寸的，直接買8.4英寸1024 X 768的比較超值，面板越大，所需的光源越高，相對的對比及解析度就好很多，不過如能拿到1280 X 800的小尺寸面板，會適合看HDTV的電影使用。

　　自制投影機最大的難題的就是如何控制有效光源，這套3.5英寸套件有一個問題，也就是面板是只有 3.5英寸，但前后的放大透鏡約有6英寸~7英寸，為了施工方便，所以只好將3.5寸的面板貼到6英寸的壓克力板，其余都貼黑布擋掉光源，所以最好的方式是，液晶顯示面板和放大透鏡的面板一樣大是最好，所以建議是使用XGA 8.4英寸的面板。

　　另外要解決漏光的問題,但是漏光通常和散熱是相反的，整臺外殼做的越不漏光，光軸也很準，則一定不會有四邊模糊，或光源不均勻的問題。

　　好了DIY投影機大功告成，窮人也能享受投影了哈哈而且只花很少的錢。性價比很高啊不過要得到好的效果還要經過不斷的調試和磨合。
