      如何DIY 投影機?
      文章長度[1891] 加入時間[2010/1/13] 更新時間[2023/10/27 1:58:57] 級別[0] [評論] [收藏]

      2008-10-23 14:56

      diy投影機分為三個部分組成:
          一液晶和驅動的核心顯示部分。
          二光學的成像器件(燈,鏡頭,菲鏡等)
          三輔助的風扇散熱系統和機箱外殼。

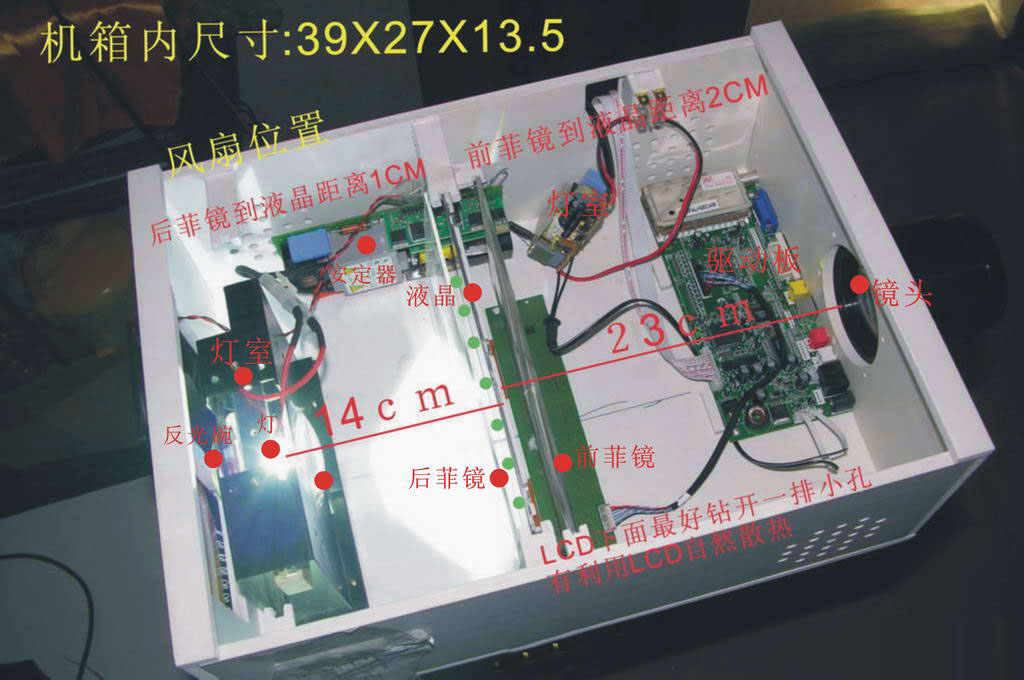

      從左到右邊簡單講一下

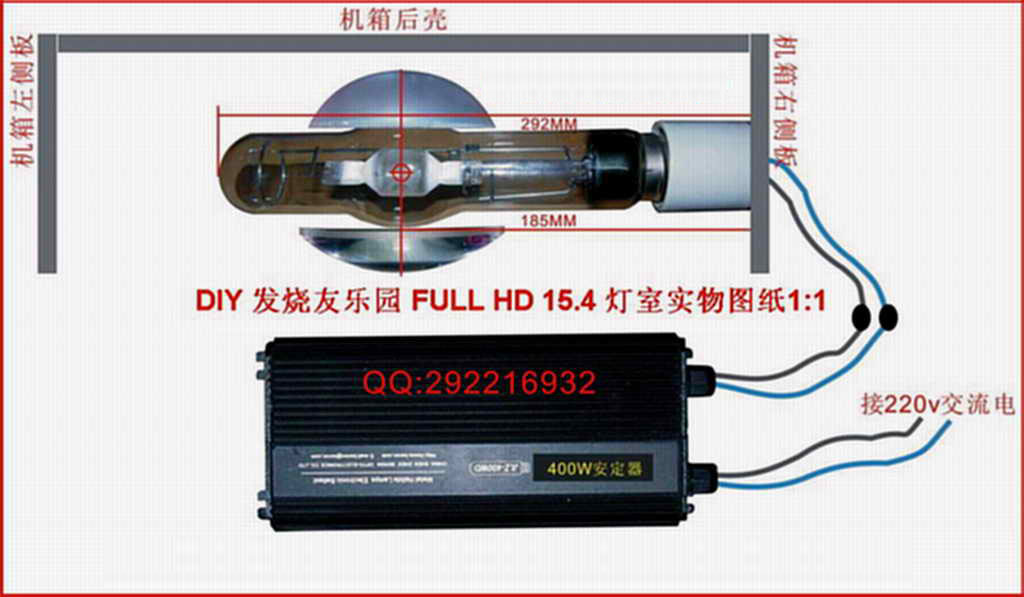

      1,黑色的盒子是燈室,里面有燈,(很重要沒有燈就看不見電影了)反光碗(反射燈的光線,增強亮度)聚光鏡(匯聚光學,增強亮度)

      2,然后就是菲鏡,(從燈室里面出來的光是有角度的,而液晶屏需要的平行光線才行)燈室方向的菲鏡就是把有角度的點光源轉換成近似平行光讓他串過液晶屏幕,這樣亮度才好。
          有一個菲鏡焦距基本=鏡頭焦距的菲鏡是前菲鏡,后菲鏡通常焦距小于前菲鏡,菲鏡螺紋對著螺紋放置.

      3,核心顯示部件-液晶(看起來就是半透明的二片玻璃,一般都自帶一個線路板,要能拆除背光),液晶本身是不能顯示的,所以還可以相應的驅動板,來驅動他工作,一般功能有DVI,VGA(接電腦),S端子,AV輸入(接DVD等視頻設備),TV(直接收看電視節目),另外高端一點的驅動主板,還有色差輸入,HDMI輸入,Scart輸入。

      4,大家也許看見了液晶那么大(8-10英寸),而鏡頭比液晶小,怎么才能讓穿過液晶的光線能通過鏡頭呢?所以有采用了一片菲鏡,(類似長焦距的放大鏡,只是上面有螺紋)把平行光線匯聚成點,然后通過鏡頭,這樣就解決了diy鏡頭的口徑和液晶的配合問題,

      5,鏡頭,作用是成像,相機大家都知道吧,是把外面的圖像呈現在膠片上,(或者數碼CCD),而投影機呈現剛好是和相機向反,是把內部液晶上的圖像通過鏡頭成像在屏幕上,(通常要求鏡頭的焦距大于液晶的尺寸)

      6,屏幕,一般是白墻,這樣不需要發什么本錢,有幕布效果更好。

      注:燈發光需要相應的電源(鎮流器),液晶驅動工作需要12V電源,還要有一個風扇來排熱氣,投影還需要注意環境光線,白天沒有晚上好.

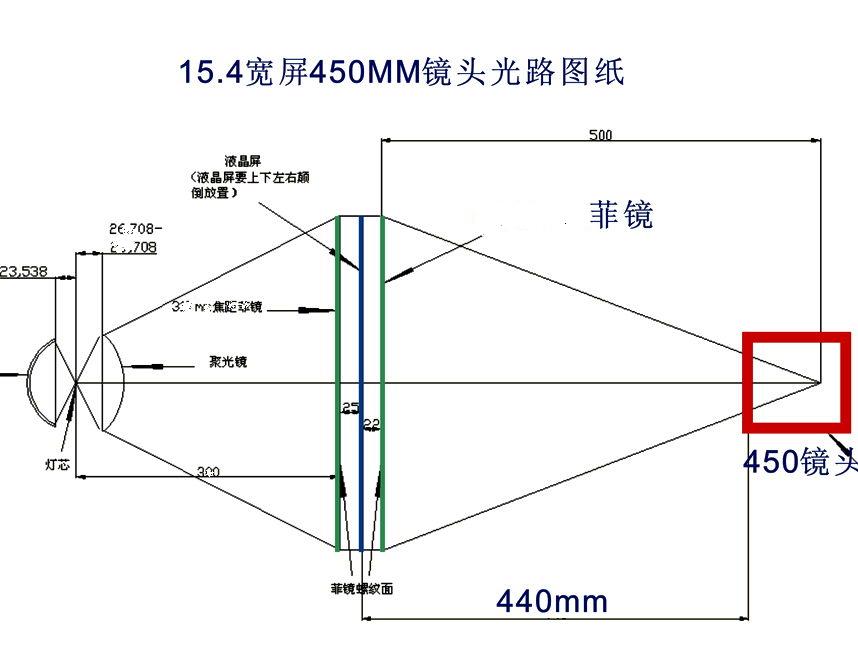

      投影鏡頭:
      常規的Diy投影機鏡頭和液晶配置.
      選擇鏡頭的前提是,鏡頭焦距要大于液晶的尺寸,1寸=2.54cm

      3.5寸液晶/140 160mm鏡頭)
      5.0-7寸/180 200 220mm鏡頭
      8.0-8.9寸/220 240 260mm鏡頭
      10.1-12寸/320-380鏡頭
      15寸以上 要用>450mm的鏡頭

      焦距決定了打滿預定尺寸時投影機與影幕的距離,焦距越短,投影機與影幕的距離就越近,反之就越遠。如果要在短距離投射大畫面就需要選擇短焦鏡頭的投影機,反之則需要選擇長焦鏡頭。一般的投影機都是240和320鏡頭。
