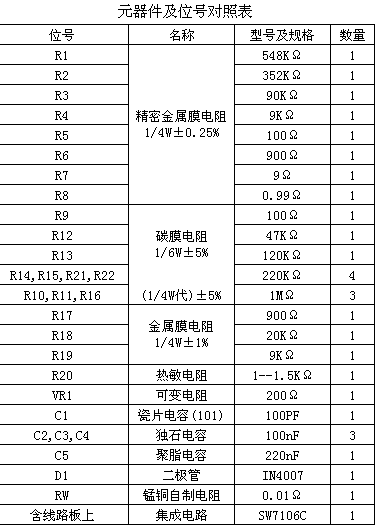

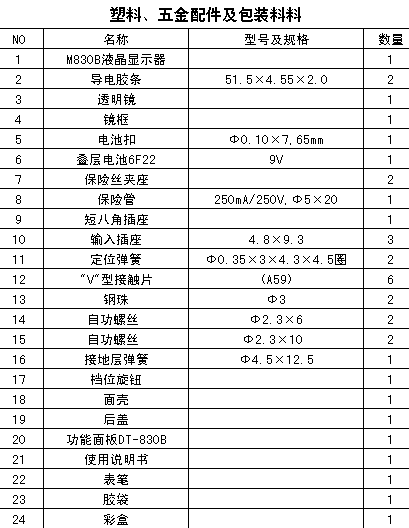

數字萬用表和指針萬用表是電子愛好者必備的儀表之一，如果大家是學，想多動手，熟悉其基本原理及安裝工藝，不如親自動手組裝一個。此830B萬用表套件配有全部的元件清單，原理圖，安裝流程及使用說明書，彩盒等。本套件適用于在校學生、待業青年、在職技工、電子初學者、電子愛好者進行電子技術學習和理解。歡迎大家選購制作，批量價優。

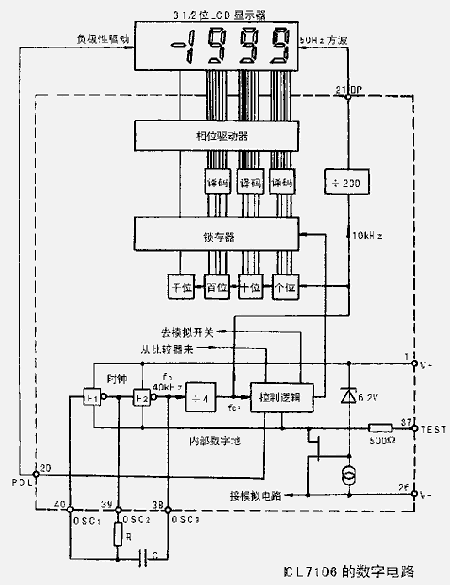

830B工作原理：該儀表的心臟是一片大規模集成電路，該芯片（7106）內部包含雙積分A/D轉換器，顯示鎖存器，七段譯碼器和顯示驅動器，它的工作原理框圖見示意圖2。輸入儀表的電壓或電流信號經過一個開關選擇器轉換成一個0到199.9mV的直流電壓。例如輸入信號100VDC，就用1000：1的分壓器獲得100.0mVDC；輸入信號100VAC，首先整流為100VDC，然后再分壓成100.0mVDC。電流測量則通過選擇不同阻值的分流電阻獲得。

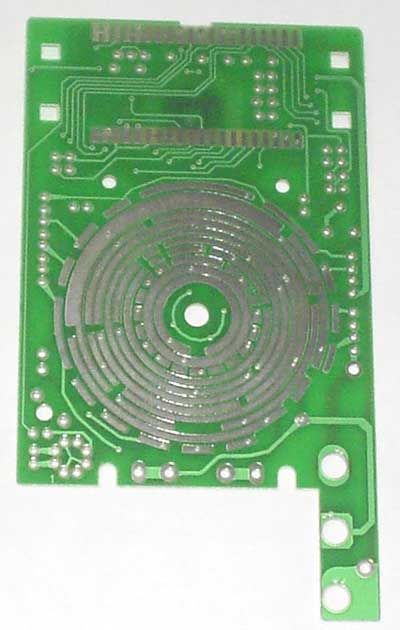

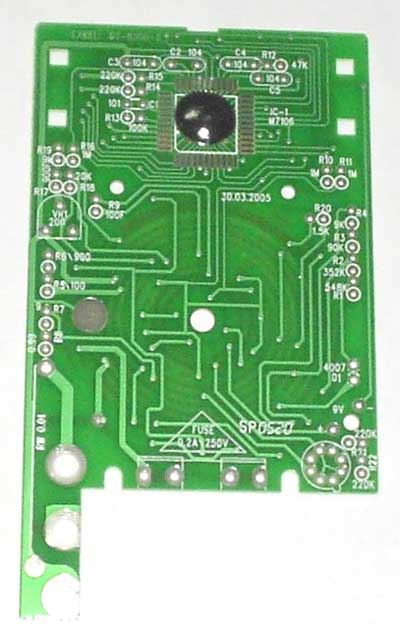

采用雙面的波纖板，電路板如下：

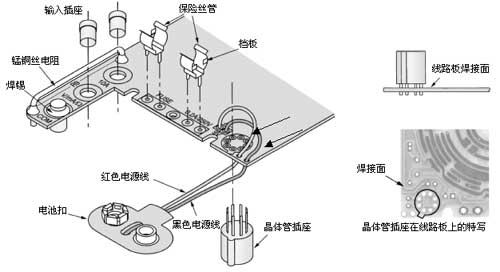

安裝下列部件（如下圖），
將輸入插孔小的一頭從線路板元件面裝入線路板對應的焊盤孔，從元件面將輸入孔焊接在線路板上，焊錫要求流滿整個焊盤。
將錳銅絲電阻,從元件面插入線路板對應孔，要求錳銅絲電阻高出線路板元件面5mm，從元件面將錳銅絲電阻焊接在線路板上。
確認晶體管8腳測試座能夠容易通過面蓋上的對應孔，如果不能，要將面蓋上的孔邊毛刺修整，直到容易穿過。不要硬推測試插座的管腳，以免損壞它。將晶體管測試座從焊接面插入線路板對應孔，確認測試座上的突頭方向對應線路板圖示。從元件面將晶體管測試座焊接在線路板上，然后剪去多余的腳。
將電池扣的連線從焊接面穿過線路板上示意圖中的兩個孔，將紅線插入（V+）標志孔，黑紅插入（V-）標志孔，然后將電池線焊接在線路板上。
將兩保險管座從元件面插入線路板對應孔，確認保險管座上的檔片向外，然后保險管座焊接在線路板上。

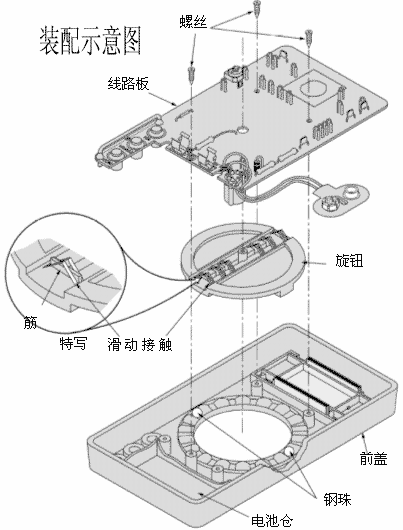

將兩只鋼珠對稱放入面蓋內的凹痕中（參照示意圖）。
將六只溫動接觸片裝在撥盤上（參照示意圖）。
放置撥盤入面蓋中，注意撥盤的彈簧孔對準面蓋上的鋼珠。
中心軸放入面蓋中，確保八腳插座放入面蓋的對應孔中，然后用三只6mm螺釘緊固線路板（參照示意圖）。
將0.5A/250V保險管裝入保險管座中。
將功能面牌的襯底剝離，然后將功能面牌貼在面蓋上。
將9V電池蓋在電池扣上，并置于電池倉。

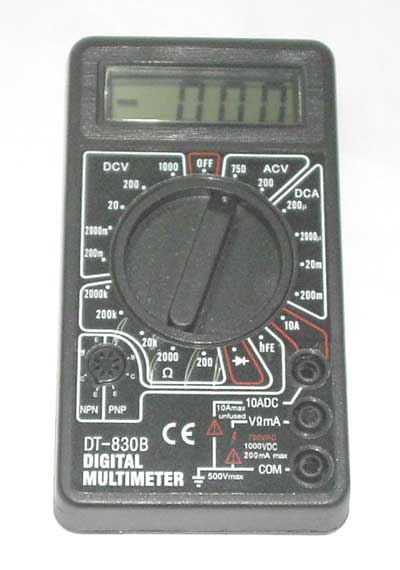

裝好成品如下：

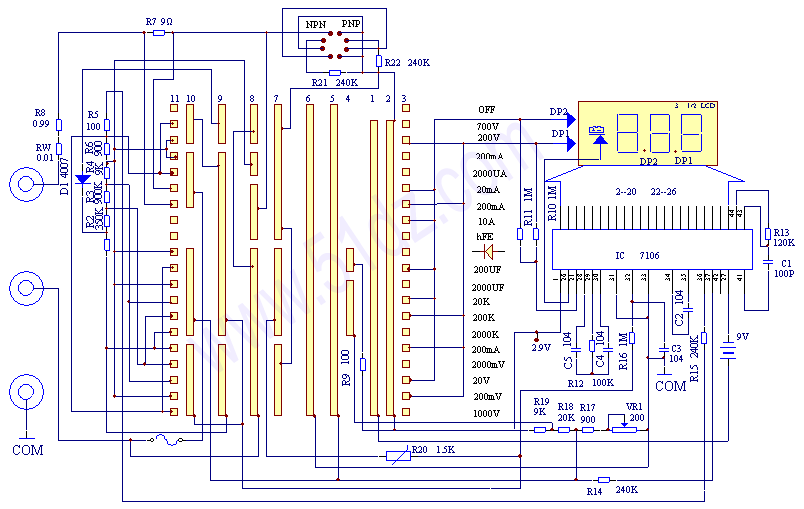

原理圖請看： /pic/yuanli/yuli830b.gif

830B套件教程09.pdf

1.34MB

我要下載

市場上有很多種830B的套件，外型大同小異，價格也各有差異，主要是里面的配料一不樣，本站套件都是廠家做出口件的配料，成本相對比較高，表筆也比較大，組裝好后用起來也比較舒適，歡迎沒有用過本站萬用表套件的朋友試裝，試用。
