熱釋紅外感應電子狗報警器套件：集紅外探測、現場報警、電源三位于一體,體積小、可隨身攜帶、臨時設防等優點，無論何時何地都可現場使用。采用高靈敏度紅外探頭，探測距離最遠可達7米左右。無需聲音，無需光線，無需震動，即使是夜晚漆黑狀態，竊賊一旦進入監控范圍，報警器就會自動檢測并發出高強度警笛報警聲；微電腦芯片設計，耗電極小，無須接線布線，使用非常簡便。

熱釋紅外感應電子狗報警器套件說明：配有詳細的制作說明，外殼，元件等。

一、工作原理：

就象太陽、燈泡會發光一樣，溫度高的物體會向空中幅射紅外線（紅外線也是一種光，但是肉眼不可見），本報警器就可以根據空中的紅外線的變化來確定是否應該報警。因此，紅處報警器有這樣一個特點，冬天效果要好得多，最長距離可達5米以上。一般來說，本報警器就完全相當于一只狗一樣，有人來了就叫，沒有人來就不會叫，取名“電子狗”是當之無愧的。

本電路中主要采用的是型號為BISS0001的集成電路。BISS0001是一款高性能的傳感信號處理集成電路。靜態電流極小，配以熱釋電紅外傳感器和少量外圍元器件即可構成被動式的熱釋電紅外傳感報警器。廣泛用于安防、自控等領域能。
BISS0001是由運算放大器、電壓比較器、狀態控制器、延遲時間定時器以及封鎖時間定時器等構成的數�；旌蠈Ｓ眉呻娐�。

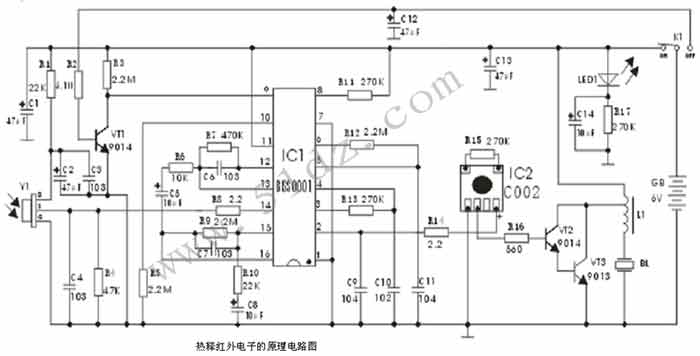

IC1內部的運算放大器OP1將熱釋電紅外傳感器Y1的輸出信號作第一級放大，然后由電解電容器C5耦合給IC1內部的運算放大器OP2進行第二級放大，再經由電壓比較器COP1和COP2構成的雙向鑒幅器處理后，檢出有效觸發信號Vs去啟動延遲時間定時器，輸出信號Vo經R14驅動報警音樂片IC2工作，VT2和VT3構成復合三極管用來推動壓電蜂鳴片發出聲音。
當電源開關K1在“OFF”位置時，電源經R2使VT1飽和導通，則IC1的9腳保持為低電平，從而封鎖熱釋電紅外傳感器來的觸發信號Vs，電路不工作。當電源開關K1在“ON”位置時，熱釋傳感器經R1得電處于工作狀態，VT1處于截止狀態使IC1的9腳保持為高電平，IC1處于工作狀態。C1、C13是電源濾波電容，LED1和R17構成電源指示電路。

二、詳細制作過程

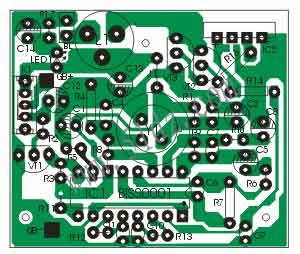

拿到套件后，首先認真閱讀說明書，把所有的元氣件放到一個容器中，電阻器、電容器等器件很小，防止丟失，要認真識別參數。用手拿電路板時請拿邊，不要拿面，防止因手的灰塵使電路板氧化。電路板上標明了器件的參數，將對應的器件按要求插裝即可，防止插錯。
元器件在電路板的字符面插裝。
根據電阻器腳間距離的不同，其插裝方式有立式或臥式之分；瓷介電容器和電解電容器采用立式插裝，插裝電容器時要求立式插裝并緊貼電路板，跳線J1處用焊接電阻后剪下的金屬導線代替。

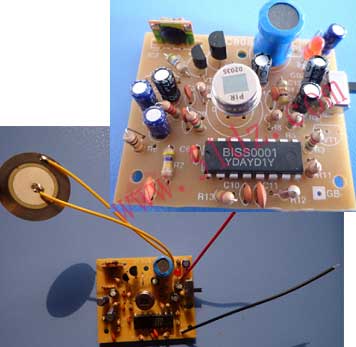

報警音樂片IC2焊接在電路板槽口相應處，先將振蕩電阻R15焊接在報警音樂片上，然后將報警音樂片與覆銅焊接處都上錫，然后用少量錫將報警音樂片下方的四個方焊盤分別與電路板覆銅的對應處相連接。
二極管、三極管、集成電路、熱釋傳感器焊接時注意極性。熱釋傳感器Y1上有一突出部位與電路板上突出標示相對應即可。三腳電感中的長腳插在電路板上L1出有圈圈的那個孔中，其它兩個腳順著插在另外兩個孔中即可。
用2根黃色導線焊接在蜂鳴片上（焊接注意溫度把握），構成了兩個腳，然后焊接在電路板的BL處。
三個連體簧和正極片、負極簧片，構成三節電池的串聯，一般用紅色導線焊接電源正極線，黑色導線焊接電源的負極線。
所有元氣件在覆銅面完成焊接后，要認真檢查，防止錯焊、虛焊，保證正確插裝和焊接。
用剪刀將“菲涅爾透鏡”（白色塑料片）四周白色無紋路的框邊剪掉，放置在面殼中呈圓弧型，同時用固定塑料框加以固定，用電烙鐵將四個突出塑料點燙溶完成固定。
將圓型共鳴腔置入面殼中，用電烙鐵將三個突出塑料點燙溶完成固定。將壓電蜂鳴片放在圓槽中，用電烙鐵將周邊突出塑料點燙溶完成固定，保證固定緊，這樣發聲的音量才洪亮。
組裝完成并認真檢查無誤后，將電路板裝入殼中并用三顆螺釘固定，同時把前、后殼扣在一起，然后裝入3節7號電池測試效果。放在桌上并撥動開關K1打到“ON”一邊，即可產生“報警聲”，延時一段時間后自動停止，然后可以進行熱釋紅外人體報警實驗，當人體靠近時即可產生報警聲。如果沒有報警聲，則要認真檢查電路是否有焊接錯誤，如果有錯誤加以修改。
完成整機效果后，將前、后蓋緊扣在一起，并在后蓋上插裝好萬向輪，萬向輪座可以按您的要求自行安裝。注意：探頭應避免直對室外，以免閑人走動引起誤報；探頭應遠離冷熱源，例如空調出風口、暖氣等；安裝使用時應避免陽光、汽車燈光直射探頭；安裝在墻角或者墻面上，建議安裝高度在離地面1.5～3米位置，可以防止小動物誤報。

三、使用方法：

1、將萬向座固定在門窗同一面墻上，距離窗戶和門一段距離，距地面2-2.5米，使竊賊不易破壞。

2、將電池蓋打開，按照電池盒內部的標識將4節7號電池裝入（電池用戶自備）。

3、將電子狗固定在萬向座上，轉動電子狗，調整角度使其對門窗監測。

這樣，您就可以打開門窗安心睡覺。尤其夏天，通風透氣又高枕無憂！只要有竊賊踏進您的門邊或越過您的窗邊，報警器就會自動檢測報警，這樣既可以避免好人“善意”打擾又使竊賊無法接近您的財物。如果將報警器裝在陽臺上，就可以同時監控陽臺上所有的窗戶；如果安在室內人行必經之處，則一個報警器就可以監控一套住房。紅外電子狗是您忠實的衛士！

出門在外，無論是住高檔賓館還是普通旅店，其安全性都令人擔心。無數的案例說明，賓館旅店的門窗很不安全，許多情況下，旅客在熟睡狀態下，隨身攜帶的錢物就被不速之客洗劫一空（除了竊賊，當然也包括賓館內部的"家賊"利用職務之便行竊）；旅行者微型電子警犬，可以保證在您入睡之后，分分秒秒“毫不眨眼”時刻監視“敵情”。只要竊賊從門窗的任何部位稍一探頭，就會高強度警笛聲報警，將竊賊驚跑于入室之前！

當您離開溫馨舒適的家，是否留下些擔憂；當您的家中只有老人、孩子，您是否感到一絲牽掛； 當您即將進入夢鄉，您是否有幾分不安；當您給充滿希望的店鋪落鎖時，是否----這時，您是否需要一種產品，讓在家的您安心，出門的您放心？那么請選擇——防盜報警器為您守候吧！
