電容器是一種能儲存電能的元件。它是由兩塊互相靠近但彼此絕緣的金屬片組成的。兩塊金屬片這間的絕緣材料叫做絕緣介質。電容器習慣上簡稱為電容,在電路圖中,用字母“C”來表示。

1、電容器的特性
　　　兩塊金屬板相對平行而不相碰就構成了一個最簡單的電容器。如果把金屬板的兩端分別接到電池的正、負極,那么接正極的金屬板上的電子就會被電池的正極吸引過去,而接負極的金屬板,就會從電池的負極得到大量的電子。這種現象就叫電容器的“充電”。充電就停止,電路就沒有電流,這就等于一個電阻極高的電路,接在電源上相當于開路,這就是電容器能隔斷直流電的道理。
如果將電容器從電池兩極脫開,然后用導線把電容器兩金屬板接起來,在剛接通的一瞬間,電路便有電流流通,這個電流與原充電時的電流方向相反。隨著電流的流動,金屬板之間的電壓也逐漸降低,直到兩金屬板上的正負電荷完全消失,這種現象叫“放電”。如果電容器的兩金屬板接上交流電時,因為交流電的大小和方向在不斷地有電流流動。這就是電容器能通過交流電的道理。

2、電容器的種類和代表符號

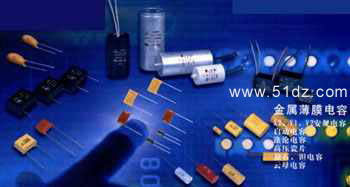

(1)固定電容:這種電容體積小,電容量固定,用途比較廣泛,無論在高頻電路還是在低頻電路均有使用,按其絕緣介質又可分為:紙介質,金屬化介質,云母,陶瓷,有機薄膜,玻璃釉……等,其外開與代表符號如圖所示。
(2)電解電容:這種電容的容量較大,其容量也是固定的,它有正負極之分,使用時應按規定不能接錯。該類電容損耗較大,絕緣電阻小,漏電大,多用于電源濾波或低頻電路中信號耦合。其外形與代表符號見圖.
(3)半可變電容:顧名思義,“半可變”說明它的容量可以在較小的范圍內變動使常用的有瓷介質微調,有機膜介質微調,拉線微調等,其外形與代表符號如圖。
(4)可變電容:是說明它的容量可以在一不定期范圍內變動,常用的單連,雙連或四連:雙連又可分為等容(每連最大容量相等)、差容(每連最大容量不等)兩種,其按外形又有大型空氣又連和小型密封雙連之分。使用這種電容器要分清動片和定片,一般應把動片與電路中接地點連接,這樣可以減小人體感應。其外形與符號見圖。

3、電容器的基本參數
(1)電容量:是表示電容在一定電壓條件下儲存電能的本領,它的基本單位是“法拉”簡稱“法”,用字母“F”或“f”來表示。在實際應用中嫌“法拉”的單位太大,就用法拉的百萬分之一作單位,叫“微法”用字母“μF”也有用“MFD”來表示,有時仍嫌微法太大,用微法的百萬分之一作單位,叫“微微法”用μμF,PF或P來表示,其換算關系是:1法拉(F)=1000000微法拉(μF)1微法拉(μF)=1000000微微法拉(μμF或P)
(2)工作電壓:工作電壓表示電容長期(通常不少于1萬小時)可靠的安全工作最高電壓,如果超過工作電壓的百分之五十就有可使絕緣介質被破壞,即所謂“擊穿”。工作電壓都直接標在電容上。電容器上標明的耐壓值,都是指直流電壓,用在交流電路中,則應注意所加的交流電壓的最大值(峰值)不能超越電容器上所標明的電壓值�？勺冸娙萜鞯慕^緣電阻或稱漏電電阻。幫絕緣電阻越大,表明電容器的質量就越好。

電解電容在使用中,一定要分清引腳極性,正極要接在電壓高的一端,負極要接在電壓低的一端,另外注意不要超過電容的耐壓。

電容的容量、耐壓和引腳極性往往可以從封裝膠皮上的印字來識別,一般都標示在負極,同時有的還有標明最高工作溫度。

電子實驗套件中電解電容的正極焊紅色線,負極焊黑色線;對于新的電解電容器,還可以從腳的長短來確定正負極,長腳為正極,短腳為負極。

陶瓷電容的主要參數就是容量,一般均不標耐壓,特殊用途的耐高壓的陶瓷電容才會標出耐壓。陶瓷電容的使用不需要分正負極,兩端可以任意調換使用。

陶瓷電容一般都采用數字標識法。數字標識在很多地方都有應用,貼片電阻上大多也采用了數字標示法。數字標示比顏色標識更簡單,請大家參考電阻實驗中的色環標識法
