4．可控硅　可控硅是一種電子開關,廣泛應用于各種控制電路中。為了保證管子在安全電壓下工作,特別是在220V交流電壓下,應設額定電壓比實際稱工作電壓高1~2倍來選用。例如,外加交流電220V,則應選用額定電壓為400V以上的管子,最好為600V。為了不使管子因過流而燒毀,應選額定電流為平均電流有效值的1.2~2倍。為了保證管子在最不利的情況下仍能可靠觸發導通,所選管子的觸發電壓與觸發電流要比實際應用的數值小。例如,實際電路使用的觸發電壓與觸發電流要比實際應用的數值小。例如,實際電路使用的觸發電壓為2V左右的管子,同樣的管子觸發電流應選擇小一些以保證可靠觸發。
如果是單向可控硅,在陽、陰極加一正向電壓,在控制極、陰極亦加一正向觸發電壓時,管子導通。若陽、陰極加交流電壓,管子導通后撤去控制極電壓,管子即刻阻斷;如果是雙向可控硅,無論控制極加上任何一種極性的電壓,管子都導通。同樣,雙向可控硅陽、陰極所加電壓與單向可控硅情況一樣。
一般小功率可控硅不必加裝散熱片,但在安裝時應盡量遠離發熱的元器件,例如電源變壓器、大功率晶體管等。

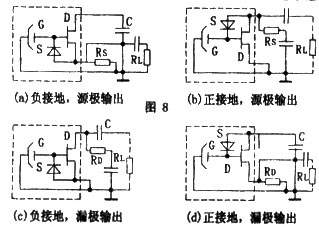

5．駐極體電容傳聲器　駐極體電容傳聲器簡稱ECM,常見接法有4種,如圖8所示。一般作為機內用的ECM,其內部場效應管的源極電阻R未接在傳聲器內,而是接在電路的輸入端。因此輸入電路設計的好壞將直接影響到傳聲器的靈敏度、動態范圍和失真度。
源極電阻選擇也是一個值得注意的問題。當電源電壓為6V時,采用源極輸出接法,RS或取4.7 kΩ,而采用漏極輸出接法,RD取22 kΩ。無論是源極輸出接法還是漏極輸出接法,駐極體電容傳聲器必須是在直流電壓下才能正常工作。

6．三端集成穩壓器　三端固定集成穩壓器在使用時,道德要根據輸出電壓的正、負選擇7800系列或7900系列。7800系列是正穩壓器,7900系列是負穩壓器,它們的輸出電壓分別是+5V~+24V和-5V~-24V。輸出電流有0.1A、0.5A和1.5A。圖9是7800系列穩壓器典型應用線路。
使用三端固定穩壓器需要注意:
(1)電源變壓器次級交流電經整流濾波得到的最大直流電壓不能大于集成穩壓器的最大輸入電壓(7805~7818最大輸入電壓35V,而7824最大輸入電壓為40V),否則容易擊穿穩壓器,但同時又不能小于穩壓器的最小輸入電壓,一般兩者之差在4~6V即可,否則將引起穩壓器輸出電壓紋波變大,導致穩壓性能變差。
(2)在穩壓器中,Iomax是穩壓器能夠輸出的最大電流,在使用中不能超出此值,否則將燒毀穩壓器。這就需要有目的地選擇穩壓器輸出電流。如78L00系列最大輸出電流為0.1A、78M00系列為0.5A、7800系列為1.5A。
(3)穩壓器內部盡管有芯片過熱、過流保護,但使用時間過長仍然會發熱,所以為安全起見,一般要加一定面積的散熱片。如TO-220塑料封裝的穩壓器亦應加散熱片,而TO-3金屬殼封裝的穩壓器是絕對需要有足夠的散熱片的。
