本文介紹這種床頭燈調光器只使用一只按鍵和一片通用集成電路,具有弱光、中光、強光三檔光調控制功能,由于采用光電耦合器,安全可靠,非常實用。
1．電路工作原理

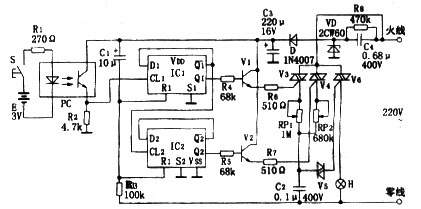

該調光控制電路如附圖所示。PC是一光電耦合器,PC中光敏管在未收到光照射時處于截止狀態,其發射極電位為低,按一下S按鈕,PC中發光二極管中有電流流過而發光,光照射到光敏管上時由截止狀態變為導通,其發射極電位由低跳變為高,這一正跳變輸入IC1的CL1端。IC1、IC2是一片又D觸發器,均接成雙穩態觸發器。將IC1的Q1端接至IC2的CL2端,使IC1、IC2構成了一個二進制計數器,即其輸出端Q2、Q1為00、01、10、11二進制數。
當電路在接通電源瞬間,由C1、R3產生的微分脈沖作用于IC1、IC2的復位端R1、R2時,Q2、Q1均為“00”,晶體管V1、V2,雙向可控硅V3、V4均截止,雙向觸發二極管V5及雙向可控硅V6截止,燈H斷電不發光。當按一下S時,IC1的CL1端得一正脈沖作用,IC1翻轉,Q1端為高電平(IC2不翻轉),計數器為“01”,V1、V3相繼導通,220V正半周經V3、RPI向電容C2充電,C2充電觸發V5導通,V6亦以某一導通角導通,燈H通電發弱光。若再按一下S,IC1的CL1端又得一正脈沖作用,IC1翻轉,Q1為低電平,IC2亦觸發翻轉,Q2為高電平,計數器為“10”,V2充電,V5導通,V6導通其導通角較V3導通時增大一些,燈H發中等光。若再按一下S、IC1的CL1又得一正脈沖,IC1翻轉,Q2、Q1均為高電平,即為“11”,V1、V3與V2、V4均導通,220V正半周經V3、V4、RP1與RP2的并聯電阻向C2充電,則V5、V6導通,此時V6導通角為最大,燈H發強光。若再按一下S,則IC1、IC2均翻轉,計數器為“00”,V6截止,燈H關掉。適當選擇RP1和RP2阻值可得到三檔滿意的弱、中、強光。
由于PC采用二組電源,其輸出與輸入在電氣上是完全隔離的,所以安全性很高。220V交流電經C4降壓限流、D半波整流、VD穩壓、C3濾波得一穩定的12V直流電壓供電路使用。由于采用電容降壓方法,不怕發熱可長期接入電網中使用。
2．元件選擇與制作
IC1、IC2選用CMOS雙D觸發器CD4013。PC選用4N25光電耦合器。V1、V2選用9013型NPN硅晶體管,β>80。V3、V4選用1A/400V雙向可控硅MAC94A4。V6是選用3A/400雙向可控硅TLC226。V5選用ZCTS型雙向觸發二極管。C4選用CBB-400V型聚苯電容器。H選用220V/60W白熾燈泡。S選用小型輕觸按鍵開磁。電源E選用2節1.5V的5號電池。RP1、RP2選用WH7型微調電位器。其余元件參數如圖所標注。
調節電位器RP1使燈H發弱光,調節RP2使H發中光即可。

　　　　　　　　　　　　　　　　　　　　　　　選自《北京電子報》作者:蘇成富
