電子元器件使用須知(一)
　　電子愛好者在進行電子活動中,要和各種電子元器件打交道,很多“貌不驚人”的小問題被初學者忽略,本文章是筆者對多年電子實踐經驗的活動。
1．電阻　電阻的并聯、串聯用處很多,特別是在應急情況下,用幾個并聯(串聯電阻)來代替原先的電阻使用。但在使用中往往忘記考慮電阻消耗功率問題。例如:用一只5.14kΩ(1W)和一只5.1kΩ(0.5W)電阻并聯后,共等效電阻約為10 kΩ,原來的電阻是10 kΩ/1W。使用時間一長,5.4kΩ/0.5W的電阻就會發燙、冒煙甚至燒毀。原因就在于5.1kΩ(0.5W)電阻標出的功率小于實際消耗功率。所在地不要以為只要等效電阻值對了就能替換,而不考慮功率。

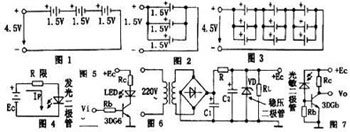

2．電池　在小電子制作中,常使用于干電池串聯作代電電源,如圖1所示。將三節干電池正負極依次相連,串聯后的總電壓為各個電池電壓之和。這里要注意的是,若更換電池組,應將三節電池全部更換,不能只換其中一節或兩節,否則新電池會向舊電池充電,電池容量損耗更快。
圖2是電池并聯接法,將各電池正、負級相連,并聯后的總電壓即為各個電池的電壓。電池并聯后的目的是供給電路的電流可以增大。筆者曾將舊電池9節(如圖3接法)用到隨身聽機器上,還可維持3~4天收聽。
3．二極管　很多初學者喜歡用萬用表歐姆檔來檢測二極管的好壞。但有些二極管用該方法卻不能奏效,例如發光二極管。除了應在兩端誘因加正向電壓外,還應考慮發光二極管的壓降約為1.8V,所以不能使用R×1k以下各歐姆檔(該檔以下表內電池為9V或1.5V),即必須使其兩端正向電壓大于管壓降。另外,發光二極管必須流過一定的電壓,電流越大發光強度亦越大,但是一旦超過管子最大工作電流必然燒壞該管,所以必須加限流電流,如圖4所示(Ec-Vc)/IF,其中Ec為電池電壓,Vc為管壓降,IF為管子工作電流,一般IF取10mA。例如:Ec=6V,Vc=1.8V,IF=10mA,則R限取470Ω。
大多數二極管如整流二極管、開關二極管、發光二極管等都是工作在正向導通狀態下,例如圖5所示晶體管V驅動發光二極管LED電路,LED的正極接高電位,負極接低電位,這就是二極管接法。但要注意的是有些二極管如穩壓二極管、光敏二極管卻是工作在反向擊穿或反向導通狀態。圖6是硅穩壓二極管組成并聯式直流穩壓電源,圖7是當敏二極管構成的光信號接收放大電路,請注意它們在電路中的接法,其正極接低電位,負極接高電位,與圖5中LED接法正相反。
