一款玩具電子琴
2003年,第7期,類別:電子技校

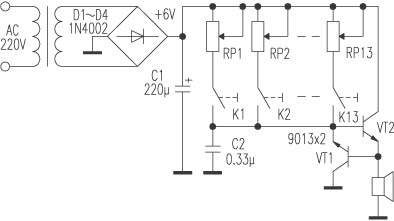

電路見附圖,該電子琴的振蕩器部分用了兩只同型號三極管VT1和VT2,相當于兩個串聯的開關。當VT1、VT2截止時,電容C2充電;當VT1、VT2導通時,C2經VT1、VT2放電。附圖中的13只可調電阻RP1~RP13是電子琴的音階電阻,同時也是振蕩器的定時電阻。K1~K13是琴鍵開關。接通電源,當琴鍵按下時,+6V直流電壓經音階電阻RP1~RP13和琴鍵K1~K13向電容C2充電,C2很快被充滿,這使VT2的基極為高電平,故VT2飽和導通(相當于第一只開關接通)。此時電流流過揚聲器,在揚聲器兩端產生較大的電壓降,這又使VT1的基極為高電平,故VT1也隨之飽和導通(相當于第二只開關接通),C2所充的電經VT1的c、e極迅速放電。C2放完電后,其殘存電壓很低(VT1的c、e極飽和壓降,為零點幾伏),不足以維持VT1和VT2導通,因兩管導通需C2提供約1．4V電壓(兩發射極壓降之和),故VT1和VT2兩只“開關”全部關斷。此后,電源再次經RP1~RP13和K1~K13向C2充電,當C2充滿電后,電路再次重復上述過程,從而產生音頻振蕩,振蕩信號推動揚聲器發出音樂聲。調試時依次按下K1~K13,然后調節RP1~RP13的值,使揚聲器依次發出5、6、7……1、2、3的音階聲即可。

��安徽 李詩海



　
本制作站長未加仍何修改,稍稍有點經驗的朋友一看電路原理圖就知道有嚴重錯誤。
按照原作者意思,VT1的CE極是應該調換才對的�？墒�,有過制作經驗的朋友就知道,這樣的制作是不成功的,即使有成功的可能性,也是非常非常小的(小于1%,這是因為在電源紋波大質量差時以及運用了特殊的9013三極管后是有可能會起振發聲的。)。對此大家可以用本站的萬能電子實驗板(電子實驗套件中的配件)做實驗驗證。
站長之所以轉載本文,是希望大家學到更多的知識和經驗,光信書沒有用,一定要自己動手做!
