本產品為一種小型的低成本時間控制器,可人為設定不同的開停比,控制冰箱開或停,模擬溫控過程。使用本產品可防止因制冷劑泄漏造成不停機而損壞壓縮機或因電網間斷供電造成的壓縮機高壓啟動受損,也可用于夏季不易停機的特別費電冰箱。該產品成本低(小于10元)、可靠性較高,適合于廣大愛好者仿制。

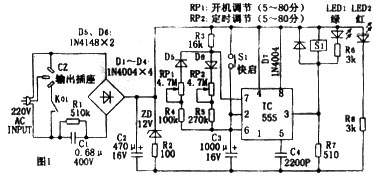

電路原理:電路見圖1。
核心為一片555時基電路,在此構成可調占空比的無穩態多諧振蕩器。由555的工作原理可知,其③腳輸出電壓由②、⑥腳的輸入電壓決定。R3、D6、RP2、R5、C3構成充電支路,當C3上的電壓小于2/3Vcc(Vcc為555的工作電源電壓)時,③腳輸出高電平,K1釋放,LED1熄滅;一旦C3上的充電電壓升高至2/3Vcc時,則555內部RS觸發器翻轉,③腳輸出低電平,K1吸合,LED1點亮,同時⑦腳內部的放電管對地導通,C3通過R4、RP1、D5支路對⑦腳放電,直到C3上的電壓降至1/3Vcc時,⑦腳停止放電③腳又恢復輸出高電平;此后C3又通過充電支路進行充電,……周而復始。
充電時間T1=0.693(R3+R5+RP2)C3
放電時間T2=0.693(R4+RP1)C3
設計中R3取16kΩ,R4取100 kΩ,R5取270 kΩ,RP1、RP2均取4.7 MΩ的電位器,C3為1000μF的低漏電鋁電解電容器,則T1、T2的定時最長可達約54分鐘。由于C3漏電流的存在,實際定時可達80分鐘。
電路中,RP1、RP2分別為開機調節及定時調節電位器,LED1、LED2分別定時、電源指示。R1、C1、D1~D4及C2、ZD、R2等組成簡單的電容降壓穩壓電路,提供555時基電路及繼電器K1的工作電源。開機后,電路自動進入延時啟動狀態,如需快速啟動,可按一下輕觸開關S1,則可實現快啟功能。
制作及使用:該電路焊制在一小塊印制板上,制成后的外型如圖2所示。C1需選用耐壓大于400V的聚丙烯電容器,本人使用的是進口的MKP型低損耗電容,效果良好。K1可選觸點電流大于5A的高靈敏度繼電器。C3應選用漏電盡可能低的電解電容器,這樣生產時的一致性較好,不然時間誤差會很大。
制作完成后,一般情況無須調試。將電冰箱插入CZ上,RP1、RP2調于最小位置(均為5分鐘定時),通電后LED2亮。約5分鐘后,LED1熄滅、K1釋放。如果實現開機時快啟,只需按一下S1即可。調節RP1、RP2,即可完成不同的時間通斷比,使接于CZ上的電冰箱受其控制而實現節能。
