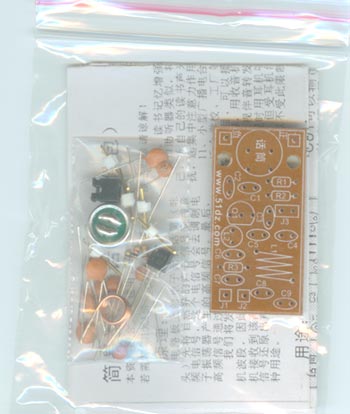

大家可以到商城購買本元件包:
/pic/mic/FMHT01.jpg

安裝注意事項:
1、本話筒的電路板采用本站專用的萬能線路板。
由于元件數目不多,因此用到萬能板的一半就夠了。因此你可以先將萬能板鉅成兩塊使用,這樣可以節約材料。當然你也可以空著。

2、打開電路原理圖,水平放置,將元件按電路原理圖的分布插到萬能線路板上。

3、元件包中的“銅彈簧”就是電感線圈,這是電路中最重要的一個元件,它的外形就可以決定工作狀態。

4、電感線圈的四周盡量留空一點,將線圖插在萬能線路板上,如果線路板孔偏細可用細鐵釘漲粗一點,但一定不要太粗,因為線圈會固定得比較牢。

5、話筒元件包中送了6根鍍金插針和三個短路帽,是用來實現電源開關、發射波段開關功能的。

6、原理圖中畫了三只10P的電容,兩只是和電感關聯的。元件包中提供了四支10P的電容,大家可以用三只10電容去并聯到電感線圈上。(注意有兩只10P的電容是可以通過短路帽隨時和電路斷開的)

7、本話筒的發射頻率主要由電感以及電感上并聯的10P電容的個數來決定,改變感線圈的稀密也可以改變電感量從而改變發射頻率外形。

8、將插在萬能線路板上的元件按原理圖連接好,注意三極管的引腳是有極性的,請參考我們的電子實驗套件說明判斷三極管的好壞和引腳。

9、檢查所有的元件連接無誤后,就可以接通電源,打開FM收音機進行調試,一般都是百分之百的一次裝配成功。

10、本話筒通過改變10P電容的接入個數可將本話的發射頻率方便的分成三個波段,接三個10P電容發射頻率約在60-90MHz之間,接兩個10P電容發射頻率約在80-110MHz之間,接一個10P電容發射頻率約在100-130MHz之間。具體該接多少個電容,以調整到需的頻率上時,電感的變形不能變得太離譜(否則電感會很難變回到最初的形狀),以電感的外形比較好看為準。

11、一般都是將無線話筒發射在一個無廣播電臺的空白頻率處,通過通過調節收音來收取無線話筒信號。

12、調電感規則:電感線圈間距變開,發射頻率會升高,變密則下降;調電容規則:并聯的電容變多(電容量變大)發射頻率會變低,電容量變少發射頻率會變高。
