本文介紹的音頻功率放大器是用集成功放TDA2030為主的電路,其制作簡單,價格低廉,輸出功率大,保真性好,適合初學者和大、中專學生。
一、電路工作原理

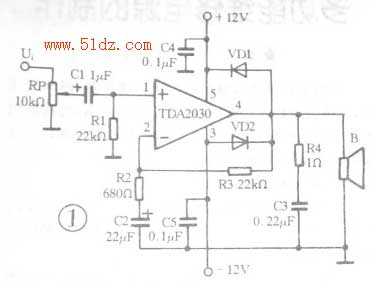

圖1所示電路為音頻功率放大器原理圖,其中TDA2030是高保真集成功率放大器芯片,輸出功率大于10W,頻率響應為10~1400Hz,輸出電流峰值最大可達3.5A。其內部電路包含輸入級、中間級和輸出級,且有短路保護和過熱保護,可確保電路工作安全可靠。TDA2030使用方便、外圍所需元器少,一般不需要調試即可成功。
RP是音量調節電位器,C1是輸入耦合電容,R1是TDA2030同相輸入端偏置電阻。
R2、R3決定了該電路交流負反饋的強弱及閉環增益。該電路閉環增益為(R2+R3)/R2=(0.68+22)/0.68=33.3倍,C2起隔直流作用,以使電路直流為100%負反饋。靜態工作點穩定性好。
C4、C5為電源高頻旁路電容,防止電路產生自激振蕩。R4、C3稱為茹貝網路,用以在電路接有感性負載揚聲器時,保證高頻穩定性。VD1、VD2是保護二極管,防止輸出電壓峰值損壞集成塊TDA2030。

二、元器件的選擇
集成功率放大器TDA2030。
RP為碳膜電位器。
C1、C2為電解電容器,耐壓為16V,C3、C4、C5為瓷介電容。
R1、R2、R3為碳膜電阻,額定功率為1/8W。R4為碳膜電阻,額定功率為1/4W。VD1、VD2為IN4007小功率整流二極管。B為4Ω或8Ω、15W全頻揚聲器。

三、電路制作

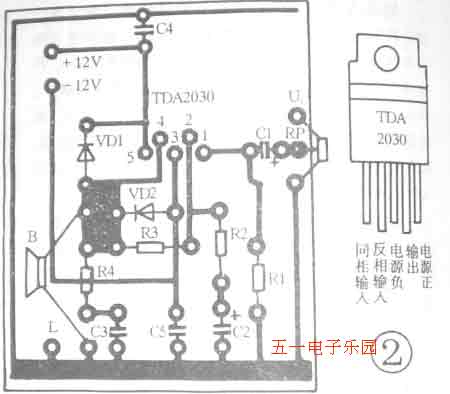

圖2是本電路印制電路板圖及TDA2030管腳圖。
由于TDA2030輸出功率較大,因此需加散熱器。而TDA2030的負電源引腳(3腳)與散熱器相連,所以在裝散熱器時,要注意散熱器不能與其他元器件相接觸。
