在些施工單位將建筑材料成建筑垃圾堆放在人行道上(有公安部門頒發的暫時許可證),但在晚上由于缺乏照明,很多行人為之摔跤。本文介紹的這種路障照明燈,白天不工作,夜晚自動工作,方便了行路人。
1、電路工作原理

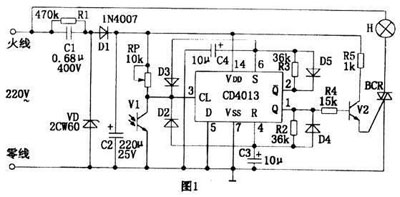

　該照明燈電路如圖1所示。C1、C2、D1、VD組成電容降壓式半波整波濾電路,在C2兩端得穩定的12V直流電源供電路使用。IC是一只D型觸發器,與R2、C3及R3、R4、D2、D3構成一個可控自激多諧振蕩器。當其觸輸入端CL為低電平時,由于二極管D2、D3的箝位作用,振蕩器停振;當CL端為高電平時,振蕩器工作,從Q端輸出振蕩脈沖,振蕩周期T=0.7(R2C3+R3C4)。

V1是光敏三極管,白天有光照射時,V1呈低阻,其集電極電位為低,IC振蕩電路不工作,Q端無振蕩脈沖輸出。晶體管V2不工作,雙向可控硅BCR截止,燈泡H不發亮。在夜晚,V1無光線照射呈高阻,其集電極電位為高,IC振蕩電路起振,Q端輸出振蕩脈沖,經V2放大觸發BCR導通,燈泡H發出閃光。

2、元件選擇與制作

　IC選用雙D觸發器CD4013(只用其中一只觸發器)。V1選用3DU2光敏三極管。V2選用9013等NPN型硅晶體管,β>100。BCR選用3A600V雙向可控硅TLC336或TLC386。D2~D5選用IN4148開關二極管。H選用220V,25W或40W紅色燈泡。其余元件參數如圖1所示。

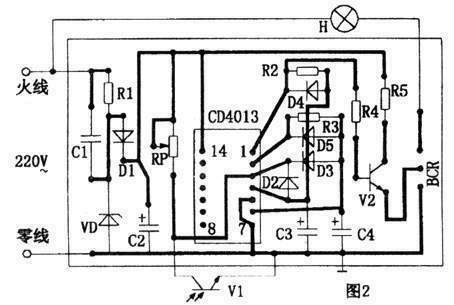

圖2是該電路印制線路板。除V1、H外,全部元件裝焊在印制板上。焊接時,要使用電烙鐵有良好接地,以免損壞CD4013電路。調節R2、R3阻值,使IC振蕩周期為0.5秒,即1秒鐘發出2個振蕩脈沖。調試時要注意印板上有市有火線,防止觸電。調節RP,可調節V1靈敏度.
