++ 555電路速查 ++

　　　 我們知道,555電路在應用和工作方式上一般可歸納為3類。每類工作方式又有很多個不同的電路。
　　 在實際應用中,除了單一品種的電路外,還可組合出很多不同電路,如:多個單穩、多個雙穩、單穩和無穩,雙穩和無穩的組合等。這樣一來,電路變的更加復雜。為了便于我們分析和識別電路,更好的理解555電路,這里我們這里按555電路的結構特點進行分類和歸納,把555電路分為3大類、8種、共18個單元電路。每個電路除畫出它的標準圖型,指出他們的結構特點或識別方法外,還給出了計算公式和他們的用途。方便大家識別、分析555電路。下面將分別介紹這3類電路�！�
第1種(圖1)是人工啟動單穩,又因為定時電阻定時電容位置不同而分為2個不同的單元,并分別以1.1.1 和1.1.2為代號。他們的輸入端的形式,也就是電路的結構特點是:“RT-6.2-CT”和“CT-6.2-RT”。

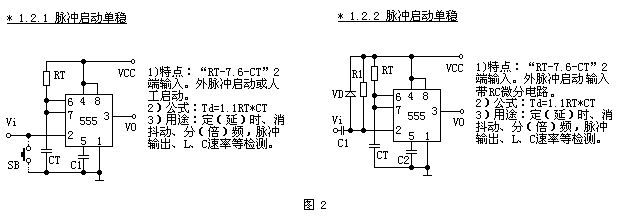

　第2種(圖2)是脈沖啟動型單穩,也可以分為2個不同的單元。他們的輸入特點都是“RT-7.6-CT”,都是從2端輸入。1.2.1電路的2端不帶任何元件,具有最簡單的形式;1.2.2電路則帶有一個RC微分電路。

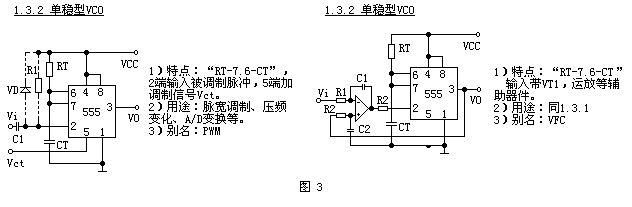

第3種(圖3)是壓控振蕩器。單穩型壓控振蕩器電路有很多,都比較復雜。為簡單起見,我們只把它分為2個不同單元。不帶任何輔助器件的電路為1.3.1;使用晶體管、運放放大器等輔助器件的電路為1.3.2。圖中列出了2個常用電路。
