++ 30W功率放大器的制作 ++


　　　很多時候我們需要一個功率不大但音質很好的功放且她必需由一些常用的元件組成,線路也不是很復雜。她的后級電路采用達林頓(復合晶體管),使用時必需加散熱器,并要采用云母絕緣和導熱硅脂。其基極電流由TR1調節,慢慢調節使R20、R21上的壓降為12mV。最開始可能會有200mV電壓,這是我們可以等一會而在仔細調節TR1直到其為12mV。然后等待15分鐘,再次檢查這點的電壓是否穩定(在沒有輸入信號的情況下)。正常時(無信號輸入)此級正確的電流為30mA。

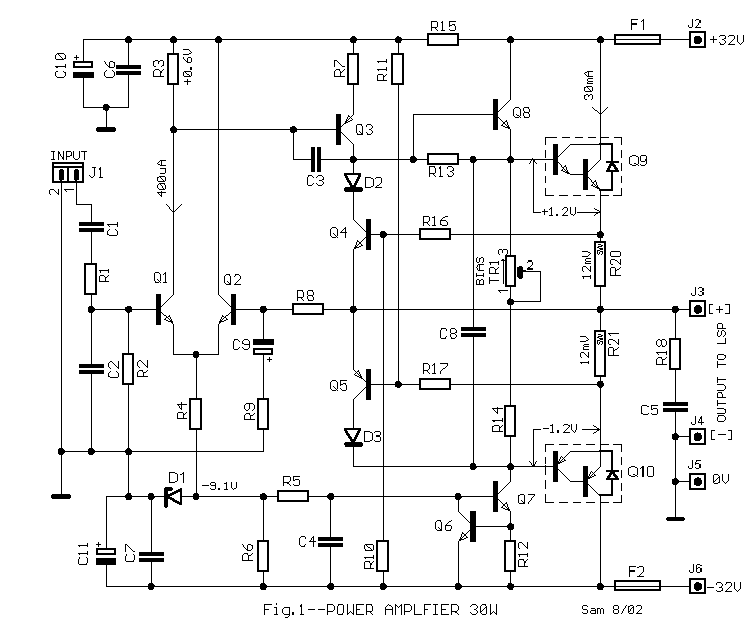

電路原理圖(15K):



元件列表:
R1=1K　　　　　 R16-17=270R　　　　　D1=9.1V 0.4W zener
R2=47K　　　　 R18=22R 1W　　　　　 D2-3=1N4148
R3=1K5　　　　 R19=NC　　　　　　　　　Q1-2=BC550C
R4-5=10K　　　R20-21=0.39R 4W　　Q3=MPSA56
R6=5K　　　　　6TR1=250R trimmer　 Q4=BC547B
R7=10R　　　 C1=470nF 100V MKT Q5=BC212
R8=47K　　　 C2=1nF 100V MKT　　 Q6=BC183
R9=560R　　 C3=68pF ceramic　　　 Q7-8=MPSAO6
R10-11=8K2 C4-8=22nF 100V MKT Q9=TIP141
R12-15=120R C5-6-7=100nF 100V MKT Q10=TIP146
R13=680R　　　C9=47uF 25V F1-2=1.6AT FUSE
R14=330R　　　 C10-11=220uF 63V 所有電阻為1/4W　1% 除非注明。

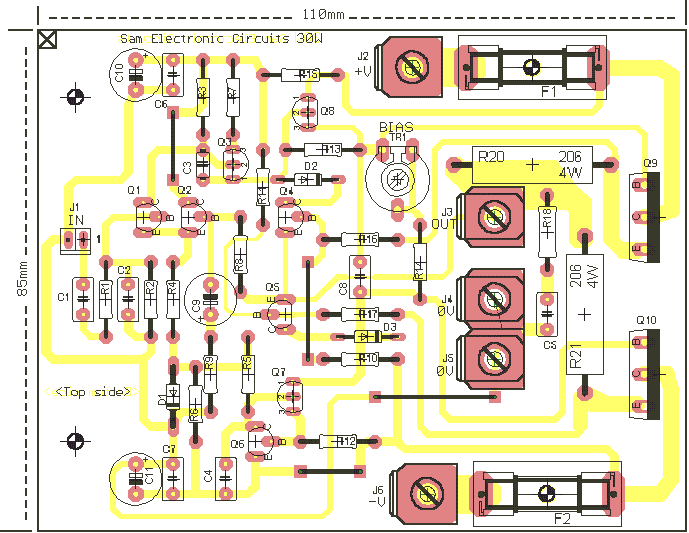

元件裝配圖(30K):



印刷電路板圖(22K):
