空模電機比例驅動電路

本文介紹用于電動空模動力電機控制的單向電機比例驅動電路,元件易購,電路簡單,性價比高,非常適合具有一定電子技術礎的航空模型愛好者自制。

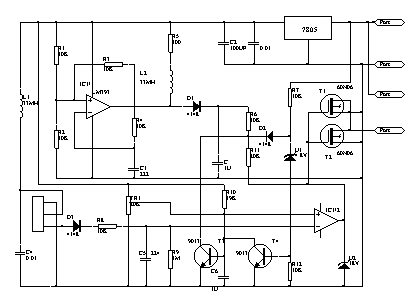

工作原理:D3、R8、R9、C5、TR1、IC1B構成脈沖展寬電路。接收機輸出的脈沖信號由J1一l送入,經比較展寬后從IC1的7腳送出驅動T1、T2。脈沖信號增寬時電機通電時間加長轉速增高,相反轉速降低。TR1用來調整電機的截止點。R1~R5、CI、L1、D2、IC1A構成振蕩升壓電路,在C3上得到約25V電壓,經R6、R11送到T1、T2。在IC1的7腳截止期間使T1、T2飽和導通。U2 用以防止升壓電路輸出電壓過高而損壞T1、T2。R7、R10、R12、U1、T3、T4、D2 構成電壓檢測保護電路。當電池電壓低于 5．2V時,UI、T4截止,T3導通,將 T1、T2的驅動電城市拉低。T1、T2因沒有驅動電壓而不導通,同時U1的電壓也由T3經D2而拉低使電路鎖定。保證電池電壓過低時關閉電機,以維持接收機和各舵機的正常供電。保證模型的安全回收。IC2將電池電壓穩定在5V后供給電路和接收機使用。L1、CD4用來防止電機和電路產生干擾而影響接收機的正常工作。

元件選擇:IC1采用雙運放LM393。T1、T2采用RRF60N06,電阻、電容、三極管最好采用小型元件。整個電路可安裝在一塊4X3平方厘米的小印板上。
