++ 簡易無繩電話后備電源裝置 ++

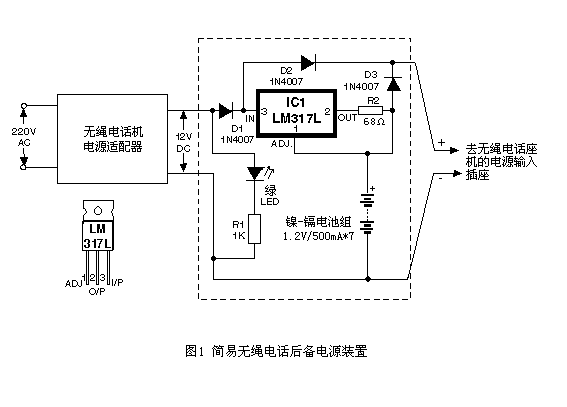

無繩電話機因使用方便,越來越受到人們的青睞。但由于一般的無繩電話座機需要外接電源為其供電,所以遇到停電時,無繩電話就無法使用,使其實用性受到限制。這里介紹的無繩電話后備電源裝置(見圖1),可以解決此問題。

工作原理:整個電路主要由無繩電話機電源適配器及后備電源部分組成。當電源正常時,電源適配器輸出的12V電源經二極管D1、D2向無繩電話座機供電。LED和R1構成電源指示電路。二極管D3此時處于反偏截止狀態。同時由三端穩器IC1(LM317)、R2組成的恒流源電路對后備電源鎳-鎘電池組進行充電。充電電流為I充= 1.25/R2+50uA。當遇到停電時,D1、D2截止,D3導通,鎳-鎘電池組通過D3向無繩電話座機供電。從而實現后備電源的自動切換,無繩電話座機不間斷供電。
該電路制作簡單,無需調試既可工作。元器件的選擇請參照圖1所示。鎳-鎘電池組應選擇質量可靠的正品,保證使用效果。對于不同的電池組,調節R2的阻值可獲得不同的充電電流,但應考慮長期充電的影響,不宜太大,以免損壞電池組。如空間允許,整個電路(虛線框內)可直接裝在電源適配器盒內。
