大家都知道場效應管可用作電子音量控制,但所用型號的管子不易找到。在此筆者介紹一個簡單的方法,只要有一個電容式駐極話筒即可實現。

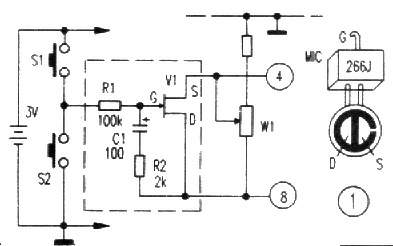

　　制作時,首先拆開駐極話筒,里面有一個結型場效應管、一片振動模和一塊帶孔的金屬極板等附件,場效應管的引腳極性及控制電路見圖1。以CXA1191M(CXA1019)芯片收音機為例,IC的第④腳是電子音量控制端,該端電壓越高音量越小,電壓越低音量越大。當接下S1時,V+通過R1、R2、⑧腳端向C1充電(實測⑧腳對于V+而言為負極,對地而言為負極,對地而言為正極)。
　　由于電容的貯電作用,V1的G極電壓隨C1的充電而緩慢上升,S、D間電阻減小,使得④端電壓下降,因此音量輸出增大;按S2時,C1所貯的電能經過R2、R1、S1向地放電,V1的G極電壓下降,S、D間電阻增大,④端電壓因此升高,輸出音量減小;點按S1、S2可得到你所需的音量。電源來自收音機機內電源。

　　　值得注意的是:原機W1必須撥至音量最大處,或者將W1拆除。C1為電解電容,有條件者可使用鉭電解。
該制作的電路圖和印板圖見下。
