五一電子閱讀：《電子入門》—《怎樣用多個開關控制一盞燈》

在日常生活中,人們常需在不同位置控制一盞燈或一臺電器的通斷,旅館、醫院病房、走廊等場所尤其需要。用兩個開關控制電路容易連接,三個以上開關控制的電路就很麻煩了,采用本電路妥善解決這一問題,開關數可以無限增加。

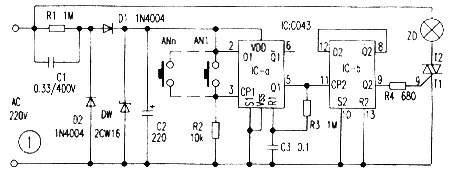

電路見圖1,AC220V經降壓、整流、濾波、穩壓后,在C2上得到9V電壓作IC的電源,IC是一塊雙主從D解發器CO43,IC-a構成單穩電路,IC-b構成雙穩電路。單穩電路的D1端接電源正端,幫按動AN1-Ann中的任一個開關都有Q1=D1=“1”,Q1端高電平經R3對C3充電,當IC-a的復位端R1達到復位轉換電平時,便有Q1=“0”。Q1高電平同時加到IC-b的CP2端,使Q2=“1”,雙向可控硅受觸發導通,燈亮。再按任一個按鈕開關,Q1又輸出“1”,(以后自動恢復為“0”)CP2又受觸發一次,Q2=“0”,可控硅判斷,燈熄。

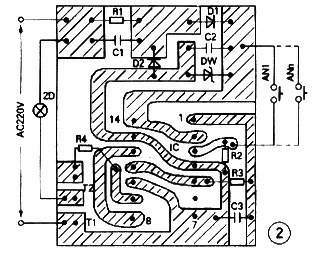

單穩電路的作用是避免開關觸點抖動引起觸發狀態的紊亂,使按鈕開關的作用準確可靠。圖2是印板圖。雙向可控硅的選型視負載大小而定。
　　　　　　　　　　　　　　選自《電子報》作者:松　敏
