單片式晶體管速測儀

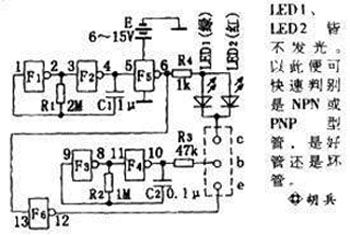

用一片數字電路可制作一個簡潔的晶體三極管好壞速測儀。電路見圖。
工作原理:F1~F6是一只六反相器CMOS數字集成電路CD4069中的六個非門,其中F1、F2和R1、C1組成一個周期為3~4秒的超低頻振蕩器,F3、F4和R2、C2組成一個頻率為5Hz左右的低頻振蕩器。c、b、e是被測晶體管的三腳插孔。

電路通電后,兩振蕩器同時起振。由于F5和F6輸出端電平始終是反相的,所以隨著F2輸出的方波,F5、F6交替輸出高低電平。當把晶體管插入c、b、e孔時,若是NPN型好管,則當F5輸出為高,后輸出為低時,F4輸出的振蕩信號中的高電平部分使管子導通,綠色發光二極管以2~3秒的周期,以5Hz頻率閃光。若是PNP型好管,則當F5輸出為低,F6輸出為高時,F4輸出振蕩信號中的低電平部分使管子導通,紅色發光二極管閃爍間歇發光。若被測管擊穿短路,則LED1、LED2發光不再閃爍,若被測管開路,若放大倍數太低,則LED1、LDE2皆不發光。以此便可快速判別是NPN或PNP型管,是好管還是壞管。

　　　　　　　　　　　　　　　　　　　　　　 選自《北京電子報》作者:胡　兵
