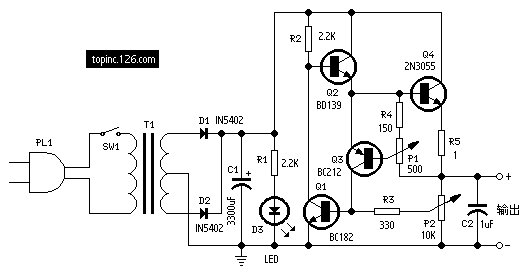

| 選擇分類：當前分類——電子制作 相關聯或者相類似的文章： 怎樣安裝AT51編程板的USB轉串口軟件？(8206) 裝在火柴盒里的悄悄聽別人講話的發射器(1999) 紅外感應電子狗制作詳解(1560) 臺燈觸摸開關(1560) ++ 帶限流保護的可調穩壓電源 (1331) 分立電子開關、OTL功放詳解(1274) 用單片機控制字符型液晶顯示模塊(1249) 廚房定時器(1160) 電子制作專用微型模塊盒子(1132) 性能可靠的60W石英燈用電子變壓器(1091) 做夢機的制作(1078) 自己動手制作無線話筒(944) MA21小型電子調速器的制作(939) 500米無外殼四通道遙控模塊(926) 關于“D40”最早的文章(907) 用三端穩壓LM317制作的甲類功放(898) ++ 汽車電池電壓監視器 ++(897) 電子小雞(896) 簡單實用的遙控開關(895) 簡易電話機測試裝置(889) 首頁 前頁 后頁 尾頁 本站推薦： | ++ 帶限流保護的可調穩壓電源 ++ 帶限流保護的可調穩壓電源 ++ 雖然現在我們可以用很多集成電路做出各種電源電路,但在有些條件的限制下,有時我們也可考慮用分立元件搭出一些適合我們需要的電源電路。這里我們介紹的電路可以實現從0.7V-24V連續可調,并且可以實現50mA-2A可調整的電流限制。作為實驗電源,也許是一種好的選擇。其電路見下圖。 下面介紹一些制作調試方法。 P1 是用來設置限制最大輸出電流,調整它可以在相應的輸出電壓時,給出50mA-2A的電流限制。 P2 用做輸出電壓調節。這里必須注意的是要求用對數型的電位器。這樣輸出電壓的可調性和線性會更好些。 電源變壓器的輸出電壓和容量應根據你所需要的輸出電壓和電流來選區。最佳的方案是:變壓器次級電壓為36、40、48V或帶中間抽頭的50、75、80V。容量為100VA。 電容C1可以從2200-6800uF/35-50V之間選擇。BC182 為50V/100mA/NPN三極管;BD139為80V/1.5A/NPN三極管;BC212為50V/100mA/PNP三極管;2N3055為60V/15A/NPN三極管。 Q4必需使用散熱器,另外它可以由TIP3055替代�！�  1、 本站不保證以上觀點正確，就算是本站原創作品，本站也不保證內容正確。 2、如果您擁有本文版權，并且不想在本站轉載，請書面通知本站立即刪除并且向您公開道歉！ |
|
