信號發生與頻率測量器是09年湖南長沙電子裝配與調試技能大賽專用電子套件：可用于大學生單片機競賽，也可用于中職學生電子裝配調試競賽！本站有配套競賽試題及電路原理圖等全套資料贈送。

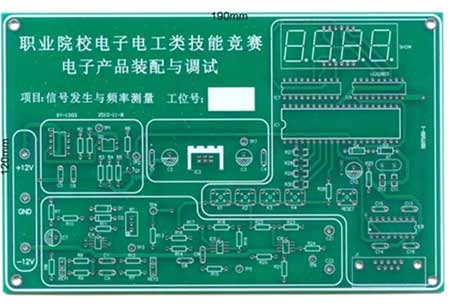

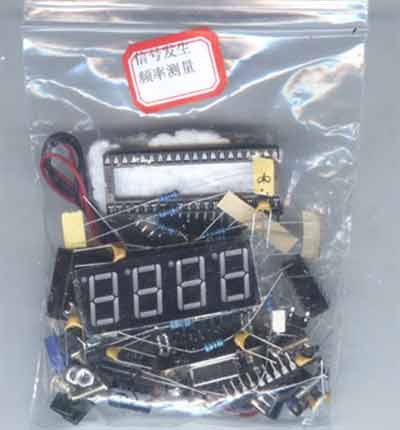

本產品是09年湖南省會城市長沙地區的職業學校電子裝配與調試技能大賽特制的專用電子套件，總共有20所學校共計100人訓練和參賽。購買套件均提供競賽試題（電子版）。套件元件全部選用優質元件，電路板采用優質雙面環氧板，品質卓越，質量保證�？晒└鞯貐^或學校的競賽使用，也可作為各地區或學校集訓之用，也可用于職業院校技能訓練或競賽。

1、功能說明：簡易頻率測量裝置可以實現信號頻率測量、信號輸出等功能。
 特別設置了串口電路，可以根據自己要求重新設計程序在線燒入單片機內，所以本電路不僅是可作為安裝調試用，還是一塊好的單片機實驗板，學習利用單片機作為頻率計使用的編程方法！

簡易頻率測量裝置由電源、信號發生、單片機控制部分、顯示電路等組成。
1)555振蕩器和光電耦合放大電路部分。
555振蕩器輸出1.4KHZ～1.5KHZ的信號。通過光電耦合GD隔離輸出方波，通過放大管Q1輸出方波。按下K1鍵，顯示該電路輸出信號的頻率。
2)文氏電橋振蕩器。
該電路產生60Hz～100Hz的信號。按下K2鍵，顯示該電路輸出信號的頻率。
KEY1位置為上，接R9（39KΩ），位置為下，接Rx；KEY2位置為上，接R12（39KΩ），位置為下，接Ry。
3)帶通濾波器和放大電路部分。
該電路實現對文氏電橋振蕩器的頻率選通和放大。
4)電源部分。
為電路提供5V電源。

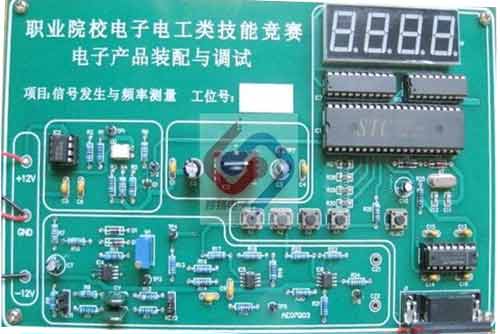

組裝好的成品如下圖所示：

三、應用芯片介紹
1．AT89C52（可用STC89C52替換）

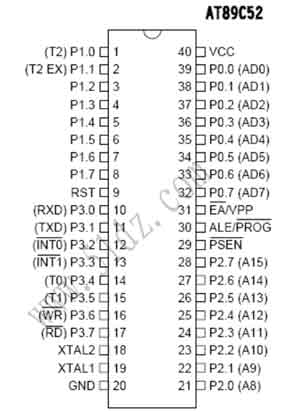

引腳如圖1所示。
引腳功能說明：
（1）輸入/輸出引腳（I/O口線）
P0.0～P0.7:P0口8位雙向I/O口，占39～32腳；
P1.0～P1.7:P1口8位準雙向I/O口，占1～8腳；
P2.0～P2.7:P2口8位準雙向I/O口，占21～28腳；
P3.0～P3.7:P3口8位準雙向I/O口，占10～17腳；
（2）控制口線
 (29腳)：外部程序存儲器讀選通信號。
ALE/ (30腳)：地址鎖存允許/編程信號。
 /VPP(31腳)：外部程序存儲器地址允許/固化編程電壓輸入端。
RST/VPD(9腳)：RST是復位信號輸入端,VPD是備用電源輸入端。
（3）電源及其它
Vcc(40腳)：電源端+5V。
Vss(20腳)：接地端。
XTALl、XTAL2(19～18腳)：時鐘電路引腳。當使用內部時鐘時，這兩個引腳端外接石英晶體和微調電容。當使用外部時鐘時，用于外接外部時鐘源。

2．集成電路555
555定時器是一種有記憶功能的器件，它既可以接成施密特觸發器，又可以接成單穩態觸發器和多諧振蕩器。
555集成電路各管腳如圖2所示。
①引腳：公共地端為負極；
②引腳：低觸發端TR，低于1／3電源電壓時即導通；
③引腳：輸出端Q，電流可達2000mA；
④引腳：強制復位端R，不用時可與電源正極相連或懸空；
⑤引腳：用來調節比較器的基準電壓，簡稱控制端CV，不用時可懸空，或通過0.01μF電容器接地；
⑥引腳：高觸發端TH，也稱閾值端，高于2/3電源電壓時即截止；
⑦引腳：放電端DIS；
⑧引腳：電源正極VCC。

3．集成電路LM741

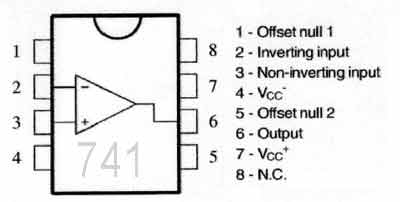

LM741：引腳如圖3所示
2腳：反相輸入端
3腳：同相輸入端
7腳：電源電壓正端
4腳：電源電壓負端
6腳：輸出端
1、5腳：調零端

4．集成電路74LS245
74LS245是一種三態輸出的8總線收發驅動器，無鎖存功能。

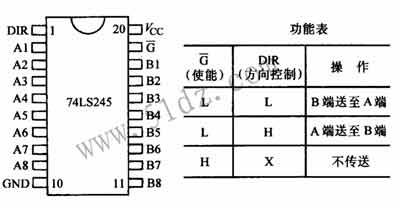

圖4是74LS245的引腳圖和功能表。它的G端和DIR端是控制端，當它的G端為低電平時，如果DIR為高電平，則74LS245將A端數據傳送至B端；如果DIR為低電平，則74LS245將B端數據傳送至A端。在其他情況下不傳送數據，并輸出高阻態。
圖4  74LS245的引腳圖和功能表。

5、集成電路ULN2803

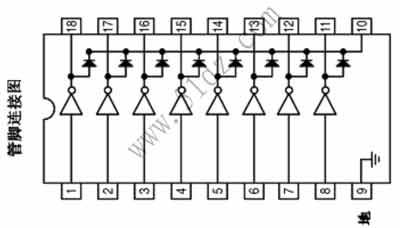

   ULN2803是一種高輸入低輸出的驅動器，內部電路如下：
