相对来说，无线话筒是一个难度稍大的电子制作，经验不足的情况下，在安装、调试各方面出错都不会成功，多次更改后往往最后以失败告终。
本套件采用了传统电路方式，本站在元件选取方面又做了大量试验，按图选取元件，一次制作成功率接近100%！特别适合广大电子爱好者试作，集累宝贵的经验！
大家有了经验，本站以后还会提供一些高难度的多功能的无线话筒给大家制作。例如：自动开机关机、自动适应环境声音大小、晶振稳频、长距离等等。

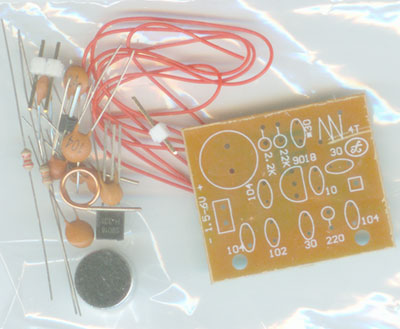

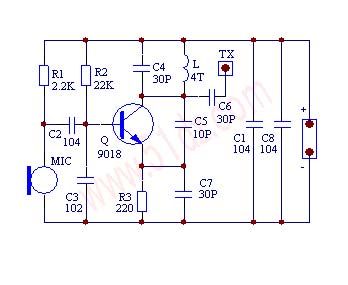

新电路板进行了一些改动，去掉了旧电路板实用性不是很大的短路插针，进行了重新排版布线，这使得无线话筒的工作效果更好，新电路板的原理图如下：
MIC是驻极体话筒，它的作用就是感应空气中声波的微弱振动，并输出跟声音变化规律一样的电信号。本站选用的是灵敏度较高的话筒，一般可以输出几十毫伏以上的音频信号，这个信号足以调制下一级的高频振荡信号的频率。注意：话筒有正负极之分，一般和外壳相通的是负极。
R1是MIC驻极话筒的偏置电阻，有了这个电阻，话筒才能输出音频信号，这是因为MIC话筒内部本身有一极场效应管放大电路，用来阻抗匹配和提高输出能力等作用。注意：话筒不要选灵敏度太高的话筒，否则容易出现声反馈，出现自激叫声。
C2是音频信号耦合电容，将话筒感应输出的声音电信号专递到下一级。
C3是Q9018的基极滤波电容，一方面滤除高频杂音，另一方面让Q9018的高频电位为0，对50MHz以上的高频电路来说，Q9018是一个共基极放大电路，这是最后能形成振荡的基础。因为振荡电路的基础条件就是必须具备一定的增益，再就是具备合适相位的反�。ㄒ话闶钦蠢。�。
R2是Q9018的基极偏置电阻，给Q提供一个较小的基极电流，Q将会有一个较大的发射极电流到过R3。由于R2、R3中的电流作用会在各自电阻上产生压降并互相影响，结果会自动稳定在某一数值状态，这就是书上讲的射极跟随器，直流负反馈不稳定直流工作点的作用。
R3是Q9018的发射极电阻，这里起稳定直流工作点作用，和C7还组成了高频信号负载电阻作用，也是整个高频振荡回路的一部分。
C4和L组成并联谐振回路，起到选择振荡频率的主要作用，改变C4的容量或者改变L的形状（包括圈数），可以方便的改变发射频率。
C6是高频信号输出耦合电容，目的是为了让高频信号变成无线电波幅射到天空中。因此，天线最好坚直向上，长度最好等于无线电波频率波长（或者整数倍），四周应该开阔，不要有金属物阻挡。说明：波长等于频率的倒数，频率变化，波长也会变化，再说，天线具体的长度还与电路输出阻抗、天线粗细等等有关，在业余情况下，随便接一段电线就行了。（如果为了追求最远的发射距离，大家可以自行多做这方面的尝试，本站元件包经过本站技术人员试验，效果是可以轻松达到50米以外的。）
C5是反馈电容，电路起振的关键元件就是它了。分析本电路的高频状态时，集电极是输出，发射极是输入，输出信号通过C5加到输入端，产生强烈的正反馈，自然就产生振荡了。这实际上也就是书中所说的电容三点式振荡电路。
C1是电源滤波电容，给交流信号提供回路，减小电源的交流内阻。

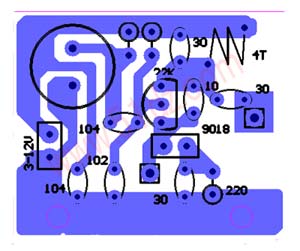

PCB板图如下：

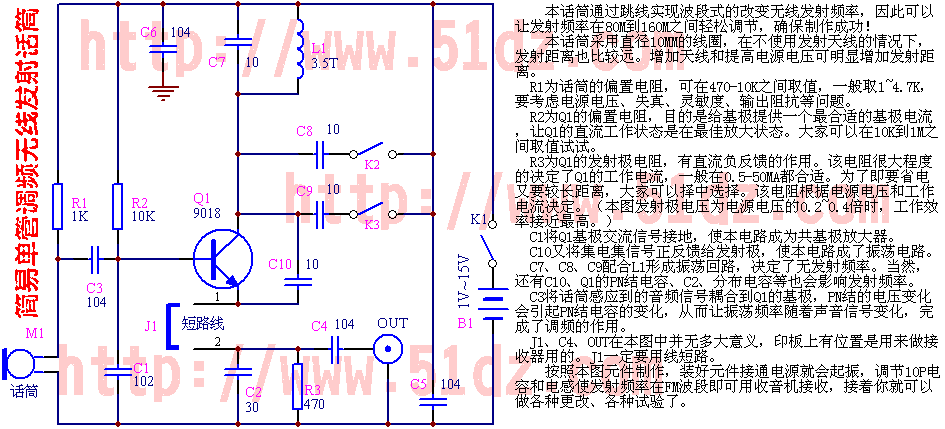

原来的原理图详见： /pic/MIC-1.gif 只要元件质量无问题，线路没有接错，通过即可进入调试。
本站采用大线圈有三个方面的道理：
使用大线圈即使不用发射天线，发射距离也可达一二十米。
使用大线圈易于调节，这对初学者特别重要。
使用大线圈频率范围宽，频率易对准，声音效果好。
