5V1路繼電器模塊
商城價格：￥4.90 元　　免費注冊有禮送
貴賓價格：￥4.17 元　　加入貴賓更優惠
單件重量：16 克（僅供參考，包裝重量另計）
　貨源充足支持零售　　加入收藏　　我要評論
點這里將商品放入購物車　
如果您喜歡該商品，您可以放入購物車！當您選好商品后，您可以留下您的地址和電話并提交訂單，本站會按順序處理！
請您放心，提交訂單并不表示必需購買。提交訂單僅僅是信息交流的一種方法，僅僅只代表了您臨時的潛在需求，您完全可以決定不購買，并且不需要任何理由。
注：本站圖片僅供參考！因各種原因，圖片與實物不一定相符，不便之處敬請諒解！我們會盡快改良！

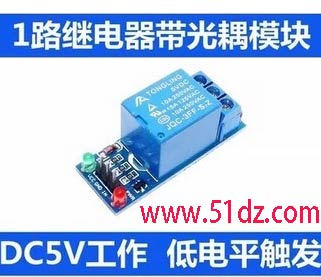

本模塊5V繼電器，低電平觸發
產品介紹：
1、本模塊符合國際安全標準，控制區域與負載區域有隔離槽；
2、采用松樂正品繼電器；
3、具有電源和繼電器動作指示，吸合亮，斷開不亮；
4、信號輸入端有信號時，公共端與常開端會導通；
5、可以用作單片機開發板模塊，可以用作家電控制；
6、控制直流或者交流信號，可以控制220V交流負載；
7、有一個常開和一個常閉觸點；
8、藍色KF301端子接控制線更方便。
9、小板PCB尺寸：3.2cm * 1.7cm。
關于高電平與低電平觸發方式的說明，不明白的朋友請看一下：
高電平觸發指的是信號輸入端與地之間有電壓的觸發方式，可以理解為信號輸入端與VCC正極短路觸發的一種方式；
低電平觸發指的是信號輸入端與地之間的電壓為OV的觸發方式，可以理解為信號輸入端與GND負極短路觸發的一種方式
模塊接口：
輸入部分：
VCC:接電源正極（按繼電器電壓供電）
GND:接電源負極
IN: 繼電器模組信號觸發端（低電平觸發有效）
輸出部分：常開端（NO）:繼電器常開端，繼電器沒有吸合時，與公共端斷開，吸合時與公共端接通；
公共端(COM):繼電器的公共端；
常閉端(NC): 繼電器的常閉端，繼電器沒有吸合時，與公共端接通，吸合時與公共端斷開。
高電平與低電平含義：
高電平觸發指的是信號觸發端（IN）與電源負極之間有一個正向電壓，通常是用電源的正極與觸發端連接的一種觸發方式，當觸發端有正極電壓或達到觸發的電壓時，繼電器則吸合。
低電平觸發指的是信號觸發端與電源負極之間的電壓為OV時，或者說觸發端的電壓比電源正極的電壓更低，低到可以觸發的電壓時，使繼電器吸合，通常是將電源的負極與觸發端連接的一種觸發方式，使繼電器則吸合。
