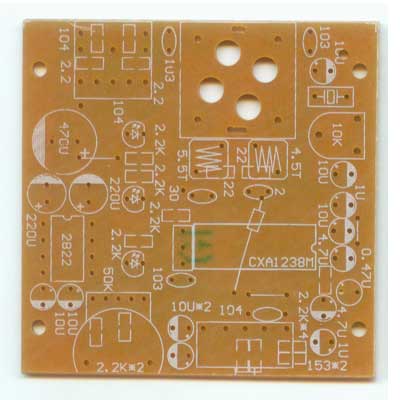

1238調頻立體聲收音功放電路板，規格：55×55mm， 收音部分采用CXA1238集成電路，音質優美的FM收音，功放部分采用2822集成電路，本站有配套的套件出售，大家可以在站內搜索相關產品及文章。
原理和原理圖從變壓器輸出的交流電輸入到AC插座，由D1—D4組成的整流橋整流后，輸出直流電給整機供電；直流電從DC插座輸入。C31、C21、C26為濾波電容，給功放IC 2822和收音集成電路CXA1238供電。CXA1238為SONY公司開發的帶AM和FM立體聲超外差接收電路，這里只采用了FM立體聲接收功能，所以波段選擇引腳15腳應為高電平（如為接收AM波段的該腳接地）。高頻信號經天線、C8耦合到信號輸入引腳18腳，經內部放大，20腳外接的C3、C-4、C-5、L2調諧選出要接收的頻率信號送到混頻級，22腳外接的C2、C-1、C-2、L1組成本機振蕩電路，產生的振蕩信號也送入混頻級和接收信號混頻，從16腳輸出10.7MHz的中頻信號，經三端陶瓷濾波器濾除10.7MHz以外的信號后從13腳送回內部進行中頻放大和立體聲解碼，最后從5腳、6腳輸出左右聲道的音頻信號送往音量調節電位器，再送由TDA2822組成的功放電路進行音頻功率放大，最后從耳機插座輸出推動耳機或喇叭發聲。
電路原理圖：(注 電路板上C16、C17的絲印錯了，正確應和下面電路圖一樣為C16為33UF，C17為1UF，C13、C14改為使用222貼片電容)
