觸摸延時開關制作資料：只要人手一碰開關的金屬觸摸端，燈就會點亮，經過一段時間的延時后（可以調節），燈自動熄滅。這種開關被廣泛地運用于樓梯、走廊、過道等場所。采用單線出入，可直接替代原來的普通開關，不用另外接線。

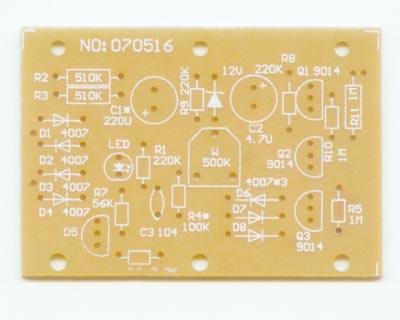

一、電路原理圖及工作原理：

    市電經過燈泡和全橋整流后一路加在單向可控硅D5上，由于一開始D5無觸發控制信號，呈關斷狀態；另一路經R2、R3給本電路供電。初始狀態下，Q1的基極為低電平截止，穩壓管VD由于上端電壓高于12V導通給C1充電，很快C1上就充到了電源電壓，這個高電壓經R5輸入到Q3的基極，Q3導通，Q2截止，D5關斷，燈泡熄滅。當人體觸摸電路的觸摸端時，人體的感應信號經R10、R11輸入Q1的基極，Q1導通，電源電壓通過Q1、R6，加在可控硅D5的控制極，可控硅導通，電燈點亮。由于D5的導通把本電路的電源電壓拉低，穩壓二極管VD不能再反向擊穿導通，C1一路經W、R4放電，一路經R5維持Q3導通。在這個過程中，人體的觸摸信號只需一個瞬時即可，這是因為，當人體的觸發信號來時，C1上的電壓很快就充到了電源電壓，而這時即使人體的觸發信號消失，但由于二極管D8的左邊電壓比右邊電壓高，C1只能通過W、R4進行放電，所以C1上將維持一段時間的高電平，這個高電平將維持單向可控硅導通，這就是延時的效果，燈亮后所能延時的長短取決于C1上維持高電平的時間長短，所以選擇C1、W和R4的組合，可以控制延時的長短。當C1上的電壓放到不能維持三極管導通時，Q3截止，Q2導通，單向可控硅的控制端沒了觸發信號，當交流電壓過零時就被關斷，燈熄滅。按上面參數，調節電位器W延時時間大約在20秒到120秒之間。
