TDA2030功放板由多年經驗工程師設計，布線達到最優化，各項性能指標均達到理想設計效果。本板使用方便簡單，接上音箱、CD、VCD、DVD、MP3、電腦和電源即可工作。有音量控制、高音控制、左右聲道均衡控制，采用全新正品元件。
　　 五一電子長期為大家提供實踐動手的機會，想體驗親自動手裝功放的朋友，請趕緊采取行動。此板IC可用TDA2030、TDA2030A、LM1875均可。音響自裝，成就自我。
　　TDA2030的優良性能使得它十幾年來一直得到大家的瘋狂喜愛，很多外表豪華的有源音箱、中檔功放、低音炮也采用了TDA2030。

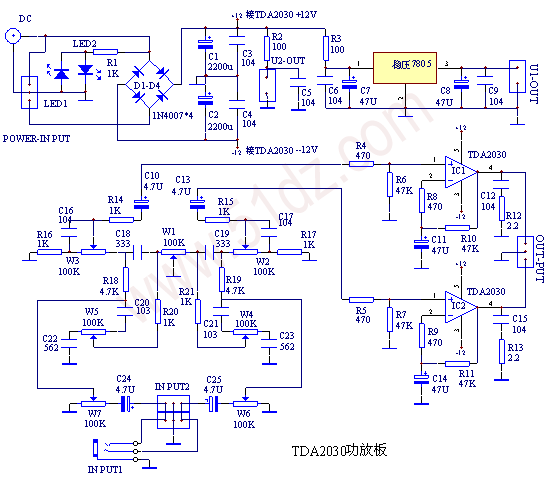

電路原理圖如下：

　　好的元件還需要好的設置，沒有好的設計，不但達到好的效果，反而不如更低檔次的效果。在設計制作中，一味的追求某一個點的完美，只能是走向誤區。
　　市面上有很多產品的設計是很失敗的，產品往往達不到應有的指標，比如左右聲道分離度呀、信噪比呀、輸出功率呀、頻率響應呀等等，這些都直接影響到音質。
　　本元件包的電路板由十幾年經驗的工程師精心設計，確保信號通路分存合理，元件效能最大程度的發揮而不影響其它元件。
　　TDA2030是單聲道的功率放大集成電路，做立體聲放大器必須使用兩只2030。2030只有五只引腳，正電源、負電源、正向輸入、反向輸入和輸出。2030的散熱片是和負極連通的，用雙電源供電時，散熱片千萬不要和地線短路。
　　用雙電源供電可以更加充分的發揮2030的效能，雙電源供電時，交流聲紋波正負互相抵消，即使只用220UF的濾波電容也很難聽到交流聲，為了改善低音效果，濾波電容不能小于1000UF，選用2200UF比較合適。如果還要選取更大的濾波電容則沒有意義，相反，會使開機、關機、短路沖擊電流更大，容易損壞元件。
　　本功放板采用雙電源，2030工作在OCL方式。OCL是指不用音頻輸入、輸出變壓器和輸出耦合電容，放大器直接推動音箱。OCL具有音質佳、頻響好、成本低等特點。常用的功放電路類型還有OTL、BTL，OCL電路元件最少，音質最好。（BTL和OCL相當）
　　在功放電路板的設計中，最主要的就是要合理布線。布線就是給電流指定通路。功率電路中主要有以下幾種電流，１、交流電流；２整流后的直流；３濾波后的直流；４供給ＩＣ電源電流；５到音箱的輸出電流；６小音頻信號的輸入電流；７輸出到反向輸入的反饋電流；８音調控制的信號電流；９輸入音頻信號電流。如果放大器級數變多和供電電源更多，各種電流還會更多（為什么要用多組電源供電？是因為放大級數變多時很難處理好這么多信號共用電源帶來的不良影響，電源組數越多，產品越復雜，對產品要求越高，可靠性越低）。
　　本功放板不需要多組電源，如果用戶沒有雙電源的變壓器，也可以只用單電源供電（相當于兩個半波整流成雙電源），負載能力和效果稍差�！　”竟Ψ虐逶谠O計時已經嚴格保證了以上電流各行其道，互不影響，這才保證了本站高保真高性能。要做到這一條，必須明白電路中每個元件的作用，每個引腳步的特點和作用才能做到。這需要積累經驗和大量的參考資料。大家學裝本功放板對學電子非常有幫助。

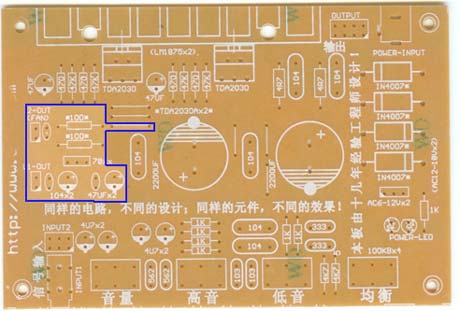

注意：框起來的那一部分不用安裝，本站沒有配備。

本功放板聽感極佳。左右聲道分離度高，信號互不影響互不干擾，這些都是影響音質的主要原因。
