停電，是一個說不完的話題。停電，給生活會帶來諸多不便，99%的人在99%的情況下是不希望停電的。如果這句話講得不對，大家可以來找我算帳。（本文較長，希望大家耐心看完�。�

　　今天要向大家介紹的是專門為了應付停電而需要自己動手制作的一種小裝置。本裝置是為了應彭先生的需要而開發制作的，也就是說，下面的這個故事是真實的，我可以對天發誓，歡迎全國各地的記者來驗證采訪。

　　彭先生是一個工廠的老板，他的工廠在深圳特區某鎮。工廠的用電量一般要比家庭要大，很多工廠還需要用三相電。彭先生就是這樣，從供電變壓器到他的工廠房還有十幾米的距離，這需要四根很粗的銅芯電線（買新的要30元一米的那種）。

　　問題就在這里了，彭先生工廠開工才三個月時間，那四根十幾米的電線已經被偷了三次。小偷一般是這樣做的，一般等到下半夜或者天快亮時，一伙幾個人就帶著大剪鉗和短梯子，嚓嚓嚓的就將這幾根電線剪斷，這邊到工廠房，那邊到變壓器，中間段就偷走了。整個過程經過模擬，估計不會超過5分鐘。說明：剪鉗是工地上剪鋼筋的那種，柄就有一米長，梯子是工地上廢棄了的斷梯子，很容易剪斷空中低于3米高度的粗電線。

　　估計這些小偷是將電線拿去當破銅爛鐵賣去了。小偷這樣賺錢確實快，一次就賺回本錢還多多有余�？梢耘硐壬�就慘了，去買新電線就要花近2000元，還要停工一天，還要請供電局重新安裝接線，每次損失都是上萬元呀（現金損失就達到5000元）。

　　丟了兩次后，彭先生干脆安排人整夜上班站崗，后來剛剛松懈了一點，一不小心，第三次還是被偷了。彭先生太傷心了，工廠每個人白天都要做事，晚上還要加班，下半夜還不能睡個好覺，你說煩不煩？

　　后來，彭先生終于想到了本站，本站專門幫他做了6個停電報警器，每個工人宿舍都放一個，他自己臥室也放一個，這樣，每次一停電，所有的報警器都立即響起來，全廠人員都立即起身去查停電原因（對付小偷），這樣就會有效的起到停電防盜報警器的作用。再后來，彭先生打電話來說，小偷第四次的行竊未能成功，剛剛還只剪斷了靠近變壓器端的電線，就被趕來的工人嚇跑了，上百元一把的作案工具大剪鉗也丟在現場！從此，彭先生的電線再也沒有小偷來偷了。

　　以上不是故事，是真人實事。現在向大家介紹本報警器的功能：有電的時候，不聲不響，基本上不耗電（小于0.3W，電表完全不轉，一年不要半度電），點亮一個工作指示燈，還可以給報警器內部的電池浮充電，保證電池工作壽命最長。一旦碰上停電，本報警器就會立即“嗚嗚嗚”的響起來，如果立即來電，報警器就會自動停止響，如果仍不來電，響3-5分鐘后自動停止響。

　　如果將發聲部分元件換成發光元件（例如發光二極管或者燈泡），本制作就是一個微型停電應急燈了。本套件已經包含全部的元件和配件，并且已經配有停電應急燈用的三支發白光二極管，但是，不包含電池！三節五號電池請自購！

　　通過對本套件的安裝、焊接、試驗，可以了解電子產品的裝配全過程，提高動手能力，掌握元器件的識別、簡易測試，及整機調試工藝。對照原理圖看懂裝配接線圖，了解工作原理，圖上符號，并與實物對照，認真細致的安裝焊接，排除安裝焊接過程中出現的故障。安裝成功后此產品也有一定的實用價值，可當作微型停電應急燈或停電報警器或斷線報警器，有些工廠電線經常被盜，有了此產品，再也不用擔心電線被盜�？伤愕蒙蟽r廉物美，歡迎大家選購制作，歡迎代理本產品，詳情見本站右上角聯系方式。（特別適合學校舉辦制作活動�。�

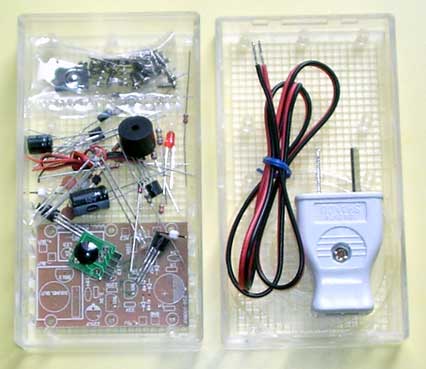

    套件詳細資料：印刷電路板，原理圖，元件清單，元件，原理說明，制作說明、外殼等等。

　　裝好盒子的成品如下圖所示：采用透明的盒子是可以當停電應急燈用，蓋上盒子后燈光能照出，盒子外面無任何導電部位外露，安全可靠。另外，根據電路原理圖可知，220V市電直接進入47K或100K大阻值后給電路板供電，由于電阻限流作用，本電路本身也就是很安全的。但仍提主大家注意：組裝、維修以及更換電池時，請先撥下220V電源。

　　本套件配有元件清單，制作說明，原理圖等，特別適合電子初學者、職業學校的學生、大專院校的學生，電子愛好者進行電子技術學習和鍛煉。

　　電子技術其實很簡單，認識電子元件、會測量電子元件、會應用電子元件就已經行了。常用的電子元件不是很多，本實驗制作中用到了最常的用電阻、電容、二極管、三極管。

　　學技術，其實最主要的就是需要動手實踐，當大家買了我們的實驗制作包，就會認識，電阻是什么樣子的，電容是什么樣子的，二極管是什么樣子的，三極管是什么樣子的。雖然外形各不相同，但見得多了，時間長了，自然也就知道了。我們是將這些元件包當做玩具賣出去的，我們也希望大家是當做玩具來玩，這樣，大家就可以在玩的過程中學到實用的技術。在娛樂中就能學到技術，這是多么美妙的事情呀。

　　本站元件包的價格并不是很貴，甚至比一幅便宜的麻將的價格還要低得多，甚至只能相當于一幅廉價的象棋，但是，玩本站的電子元件包，難度可比打麻將難多了，但是，意義也要大得多。

　　現在，大家將指針移到圖中元件上，大家就會看到下面有說明，祝大家學習進步，需要購買的朋友，請常來看看。（您的電腦可能禁止了FLASH功能，這時您需要激活FLASH功能才能看到FLASH功能。）

　　以上圖片是一個FLASH，大家可以下載這個文件保存在自己電腦中，以后不上網時也能看。在/f/xs/bjq.swf上點鼠標右鍵，選擇“目標另存為……”就可以保存在您的電腦。以后雙擊這個文件，就可以打開。（如果您的電腦提示不知道用什么軟件來打開，請您選擇用Microsoft Internet Explorer打開即可。）

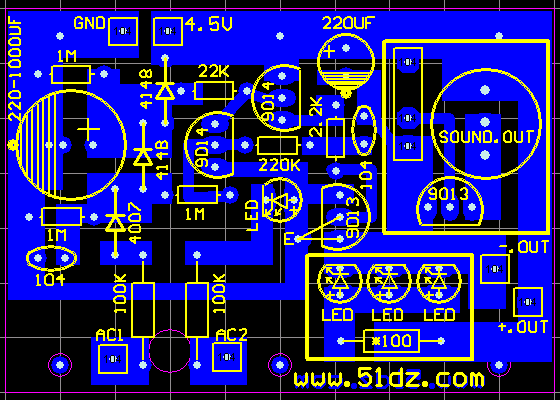

　下面是PROTEL99SE中的PCB截圖：

　　這里是PROTEL2.8格式的PCB文件：/f/xs/bjq.rar，大家可以下載學習以及自行制作，但不得批量生產，本站享有全部權利。注意：由于這些圖都比較簡單，本站沒有畫SCH電路原理圖和網絡表，大家需要原理圖的只能看最上面的FLASH。
