簡易金屬探測器套件，電路板重新改版，用的0.8mm雙面玻纖板做的，探測效果達前本站有史以來的、空間的好效果！用途：游戲娛樂、安全檢查、搜查身上的金屬制品，包括手機、管制刀具等，根據本制作原理，還可以設計制作出汽車探測、流量統計、電梯樓層控制、生產設備位置檢測、生產設備開發設計、電子產品設計、游樂設備開發、金屬接近開關、人體內金屬探測（有很多避孕環是金屬做的，還有部分紅軍老戰士體內可能還有金屬子彈，未來身體內裝金屬器官的情況將會很多）、山內尋金元寶探測、尋找戰國青銅器、尋找秦朝表銅鏡、尋找毛澤東用過的金屬手槍等等。

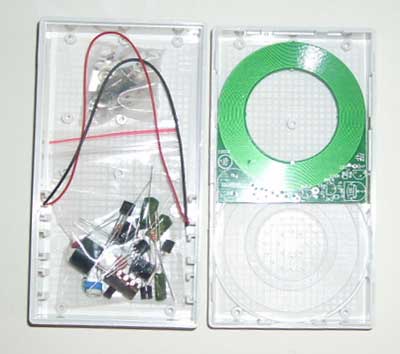

套件說明：雙面玻纖印刷電路板1塊，所有元件一袋,導線，螺絲彈簧，原理圖，元件清單，原理制作說明、外殼等等。

效果：本簡易探測器能輕輕松松的、穩定可靠的控測距離線圈平面（線路板）2.5CM左右的金屬硬幣、鋼板、鐵板、鋁板、電腦光碟等，這中間可以阻隔木板、書本、報紙、玻璃、地面磚、泥土、砂子、自來水、燃油、皮膚（手掌）、衣服、空氣、灰塵等等等等金屬以外的物體，實際試驗最大探測距離可以達到5CM甚至更遠，可以隔著衣服探測出口袋的手機、鑰匙、硬幣。如果需要更遠的探測距離和更高的靈敏度，請大家自行制作探測線圈，探測線圈的直徑越大，探測距商就會越遠；探測線圈的Q值越高，對小金屬分辨能力就越強。

本探測器的線圈有效直徑大約是4CM，線圈Q值和直徑跟探測距離的關系還有待大家來進行實驗探索，一般來說，采用本探測器原理制作的金屬探測器，最大有效探測距離約等于探測線圈的直徑。（本簡易金屬探測器的制作實踐，對大家學習電子技術的幫助是非常有用的，是學習模擬電子技術的推薦的必備實驗�。�

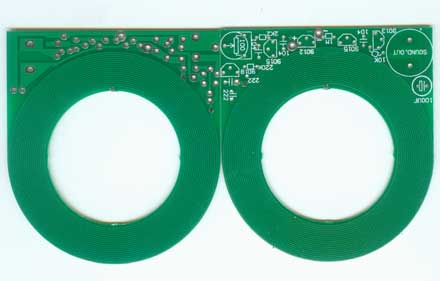

光板如下圖所示：

本金屬探測器原理的用途舉例一：如果要在某路面探測是否有汽車經過，由于汽車底盤離路面有0.5米或以上的高度，加上水泥會掩埋5-10CM的深度，因此，在地面掩埋直徑1米的線圈就可以穩定準確可靠的檢測出上面是否有汽車存在，這在公路流量統計、停車場禁停區域統計是很有實用價值的。

本金屬探測器原理的用途舉例二：在電梯控器的每樓層都必需一個傳感器，檢測電梯是否到達了停止位置，如果采用機械行程開關的話，會存在壽命和可靠性因素；如果采用光電耦合器的話，就會存在長時間灰塵沉積故障；因此，最好的方法就是安裝一個金屬探測器，根據金屬的有無來確定電路的通斷。這在很多設備、機器中都會有很高的實用價值。

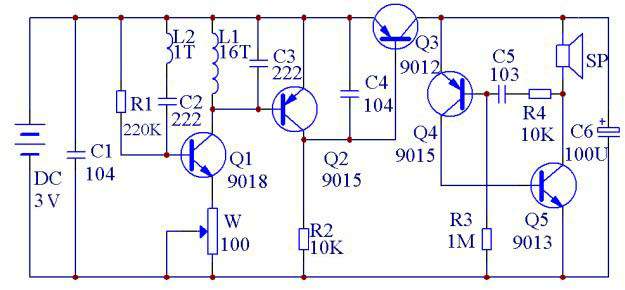

金屬探測器制作原理： （為了防止網上抄襲，網上公布的圖紙資料僅供參考大家參考，請大家諒解�。�

Q1、L1、L2、C2、C3、R1、W組成高頻振蕩電路，調節電位器W，可以改變振蕩級增益，使振蕩器處于臨界振蕩狀態，也就是說剛好使振蕩器起振。

Q2、Q3組成檢測電路，電路正常振蕩時，振蕩電壓交流電壓超過0.6V時,Q2就會在負半周導通將C4放電短路，結果導致Q3截止；當探測線圈L1靠近金屬物體時，會在金屬導體中產生渦電流，使振蕩回路中的能量損耗增大，正反饋減弱，處于臨界態的振蕩器振蕩減弱，甚至無法維持振蕩所需的最低能量而停振，使Q2截止，R2給C4充電，Q3導通，給Q4、Q5組成的音頻振蕩電路供電工作，推動蜂鳴器發聲。根據聲音有無，就可以判定探測線圈下面是否有金屬物體了。

根據這一原理，本電路可以有效的改裝成接近開關，用于電梯樓層控制。（很多場合不適合用光電開關，因為受到環境灰塵的影響，會擋住發光器件和受光器件。）

       本機L1、L2采用印刷板上的銅皮導線形成電感，無需大家自己制作電感，簡單，成功率極高！電路剛用十多個元件，只要安裝無誤，一般都能正常工作。安裝好后接上電源，調節電位器到剛好不發聲（不靠近金屬的情況下）用印刷板天線靠近金屬，此時應該發聲，遠離金屬后應該停止發聲，若遠離不能停止發聲，應該把電位器逆時針方向調一點點再試，直到符合要求為止。適當的改變C5的容量可以改變發聲的頻率。

本板有配套的盒子。在裝入盒子時要把盒子里的六根柱子剪掉，使板盡量的貼近外殼，這樣能使裝入盒子后探測距離會有較大的探測距離。

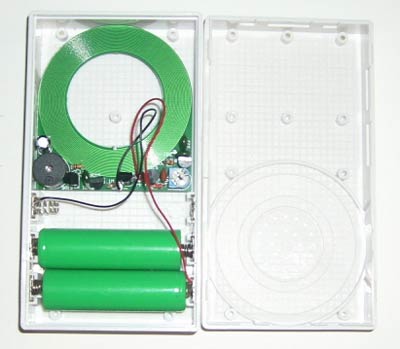

裝好的成品如下:電池是不配的，推薦用3V供電.
