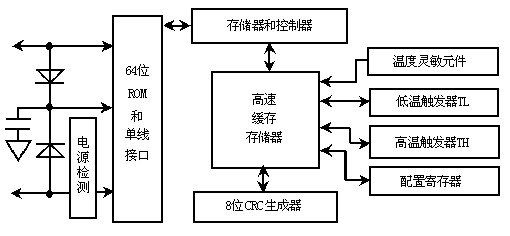

DS18B20測溫系統具有測溫系統簡單、測溫精度高、連接方便、占用口線少等優點。下面就是DS18B20幾個不同應用方式下的 測溫電路圖：

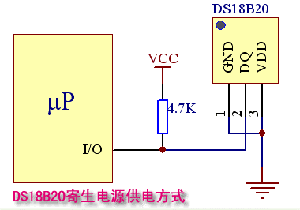

5.1、DS18B20寄生電源供電方式電路圖
如下面圖4所示，在寄生電源供電方式下，DS18B20從單線信號線上汲取能量：在信號線DQ處于高電平期間把能量儲存在內部 電容里，在信號線處于低電平期間消耗電容上的電能工作，直到高電平到來再給寄生電源（電容）充電。
獨特的寄生電源方式有三個好處：
1）進行遠距離測溫時，無需本地電源
2）可以在沒有常規電源的條件下讀取ROM
3）電路更加簡潔，僅用一根I/O口實現測溫
要想使DS18B20進行精確的溫度轉換，I/O線必須保證在溫度轉換期間提供足夠的能量，由 于每個DS18B20在溫度轉換期間工作電流達到1mA，當幾個溫度傳感器掛在同一根I/O線上進行多點測溫時，只靠4.7K上拉電阻就無法提供足夠的 能量，會造成無法轉換溫度或溫度誤差極大。
因此，圖4電路只適應于單一溫度傳感器測溫情況下使用，不適宜采用電池供電系統中。并 且工作電源VCC必須保證在5V，當電源電壓下降時，寄生電源能夠汲取的能量也降低，會使溫度誤差變大。
注： 站長曾經就此電路做過實驗，在實驗中，降低電源電壓VCC，當低于4.5V時，測出的溫度值比實際的溫度高，誤差較大。。。當電源電壓降為 4V時，溫度誤差有3℃之多，這就應該是因為寄生電源汲取能量不夠造成的吧，因此，站長建議大家在開發測溫系統時不要使用此電路。
獨特的寄生電源方式有三個好處：
1）進行遠距離測溫時，無需本地電源
2）可以在沒有常規電源的條件下讀取ROM
3）電路更加簡潔，僅用一根I/O口實現測溫
要想使DS18B20進行精確的溫度轉換，I/O線必須保證在溫度轉換期間提供足夠的能量，由 于每個DS18B20在溫度轉換期間工作電流達到1mA，當幾個溫度傳感器掛在同一根I/O線上進行多點測溫時，只靠4.7K上拉電阻就無法提供足夠的 能量，會造成無法轉換溫度或溫度誤差極大。
因此，圖4電路只適應于單一溫度傳感器測溫情況下使用，不適宜采用電池供電系統中。并 且工作電源VCC必須保證在5V，當電源電壓下降時，寄生電源能夠汲取的能量也降低，會使溫度誤差變大。
注： 站長曾經就此電路做過實驗，在實驗中，降低電源電壓VCC，當低于4.5V時，測出的溫度值比實際的溫度高，誤差較大。。。當電源電壓降為 4V時，溫度誤差有3℃之多，這就應該是因為寄生電源汲取能量不夠造成的吧，因此，站長建議大家在開發測溫系統時不要使用此電路。
圖4

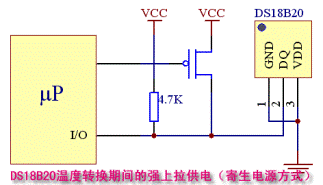

5.2、DS18B20寄生電源強上拉供電方式電路圖
改進的寄生電源供電方式如下面圖5所示，為了使DS18B20在動態轉換周期中獲得足夠的電流供應，當進行溫度轉換或拷貝到 E2存儲器操作時，用MOSFET把I/O線直接拉到VCC就可提供足夠的電流，在發出任何涉及到拷貝到E2存儲器或啟動溫度轉換的指令后，必須在最 多10μS內把I/O線轉換到強上拉狀態。在強上拉方式下可以解決電流供應不走的問題，因此也適合于多點測溫應用，缺 點就是要多占用一根I/O口線進行強上拉切換。
圖5
注意：在圖4和圖5寄生電源供電方式中，DS18B20的VDD引腳必須接地
5.3、DS18B20的外部電源供電方式
外部電源供電方式是DS18B20最佳的工作方式，工作穩定可靠，抗干擾能力強，而且電路也比較簡單，可以開發出穩定可靠的多點溫度 監控系統。站長推薦大家在開發中使用外部電源供電方式，畢竟比寄生電源方式只多接一根VCC引線。在外接電源方式下， 可以充分發揮DS18B20寬電源電壓范圍的優點，即使電源電壓VCC降到3V時，依然能夠保證溫度量精度。
6、DS1820使用中注意事項
5.3、DS18B20的外部電源供電方式

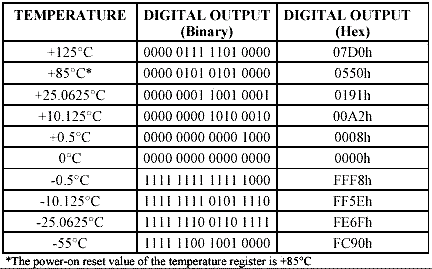

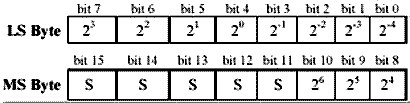

在外部電源供電方式下，DS18B20工作電源由VDD引腳接入，此時I/O線不需要強上拉，不存在電源電流不足的問題，可以保證 轉換精度，同時在總線上理論可以掛接任意多個DS18B20傳感器，組成多點測溫系統。注意：在外部供電的方式下，DS18B20的GND引腳不能懸空 ，否則不能轉換溫度，讀取的溫度總是85℃。

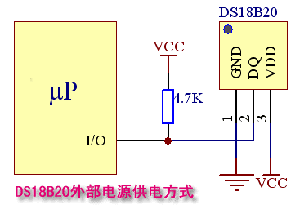

圖6：外部供電方式單點測溫電路

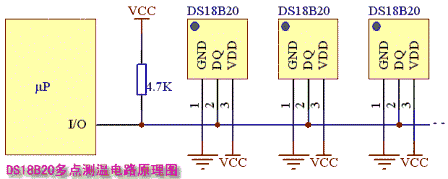

圖7：外部供電方式的多點測溫電路圖
外部電源供電方式是DS18B20最佳的工作方式，工作穩定可靠，抗干擾能力強，而且電路也比較簡單，可以開發出穩定可靠的多點溫度 監控系統。站長推薦大家在開發中使用外部電源供電方式，畢竟比寄生電源方式只多接一根VCC引線。在外接電源方式下， 可以充分發揮DS18B20寬電源電壓范圍的優點，即使電源電壓VCC降到3V時，依然能夠保證溫度量精度。
6、DS1820使用中注意事項
DS1820雖然具有測溫系統簡單、測溫精度高、連接方便、占用口線少等優點，但在實際應用中也應注意以下幾方面的問題：
6.1、較小的硬件開銷需要相對復雜的軟件進行補償，由于DS1820與微處理器間采用串行數據傳送，因此 ，在對DS1820進行讀寫編程時，必須嚴格的保證讀寫時序，否則將無法讀取測溫結果。在使用PL/M、C等高級語言進行系統程序設計時，對 DS1820操作部分最好采用匯編語言實現。
6.2、在DS1820的有關資料中均未提及單總線上所掛DS1820數量問題，容易使人誤認為可以掛任意多個 DS1820，在實際應用中并非如此。當單總線上所掛DS1820超過8個時，就需要解決微處理器的總線驅動問題，這一點在進行多點測溫系統設計時 要加以注意。
6.3、連接DS1820的總線電纜是有長度限制的。試驗中，當采用普通信號電纜傳輸長度超過50m時，讀取的 測溫數據將發生錯誤。當將總線電纜改為雙絞線帶屏蔽電纜時，正常通訊距離可達150m，當采用每米絞合次數更多的雙絞線帶屏蔽電纜時，正 常通訊距離進一步加長。這種情況主要是由總線分布電容使信號波形產生畸變造成的。因此，在用DS1820進行長距離測溫系統設計時要充分考 慮總線分布電容和阻抗匹配問題。
6.4、在DS1820測溫程序設計中，向DS1820發出溫度轉換命令后，程序總要等待DS1820的返回信號，一旦 某個DS1820接觸不好或斷線，當程序讀該DS1820時，將沒有返回信號，程序進入死循環。這一點在進行DS1820硬件連接和軟件設計時也要給予 一定的重視。
測溫電纜線建議采用屏蔽4芯雙絞線，其中一對線接地線與信號線，另一組接VCC和地線，屏蔽層在源端單點接地。
